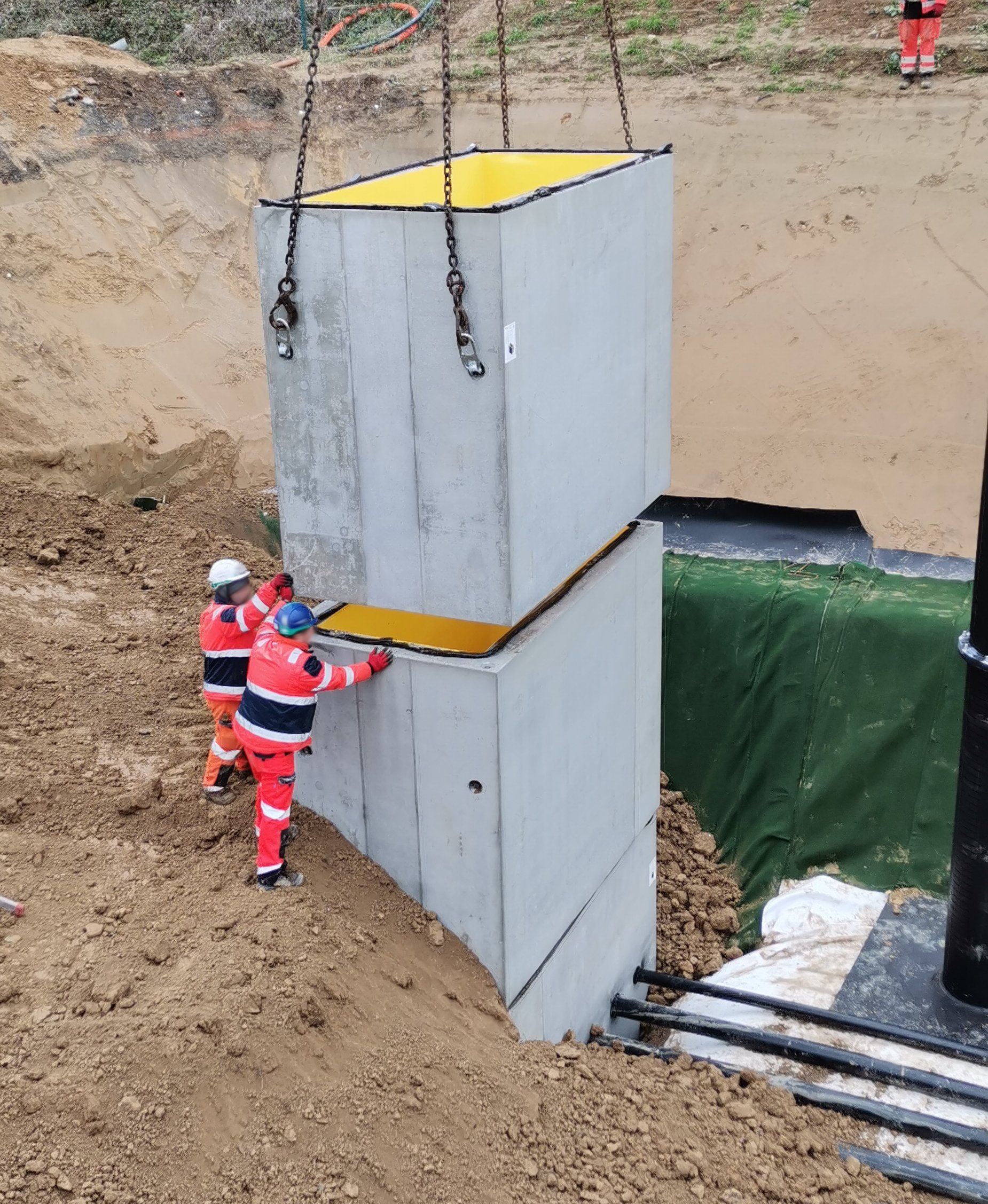

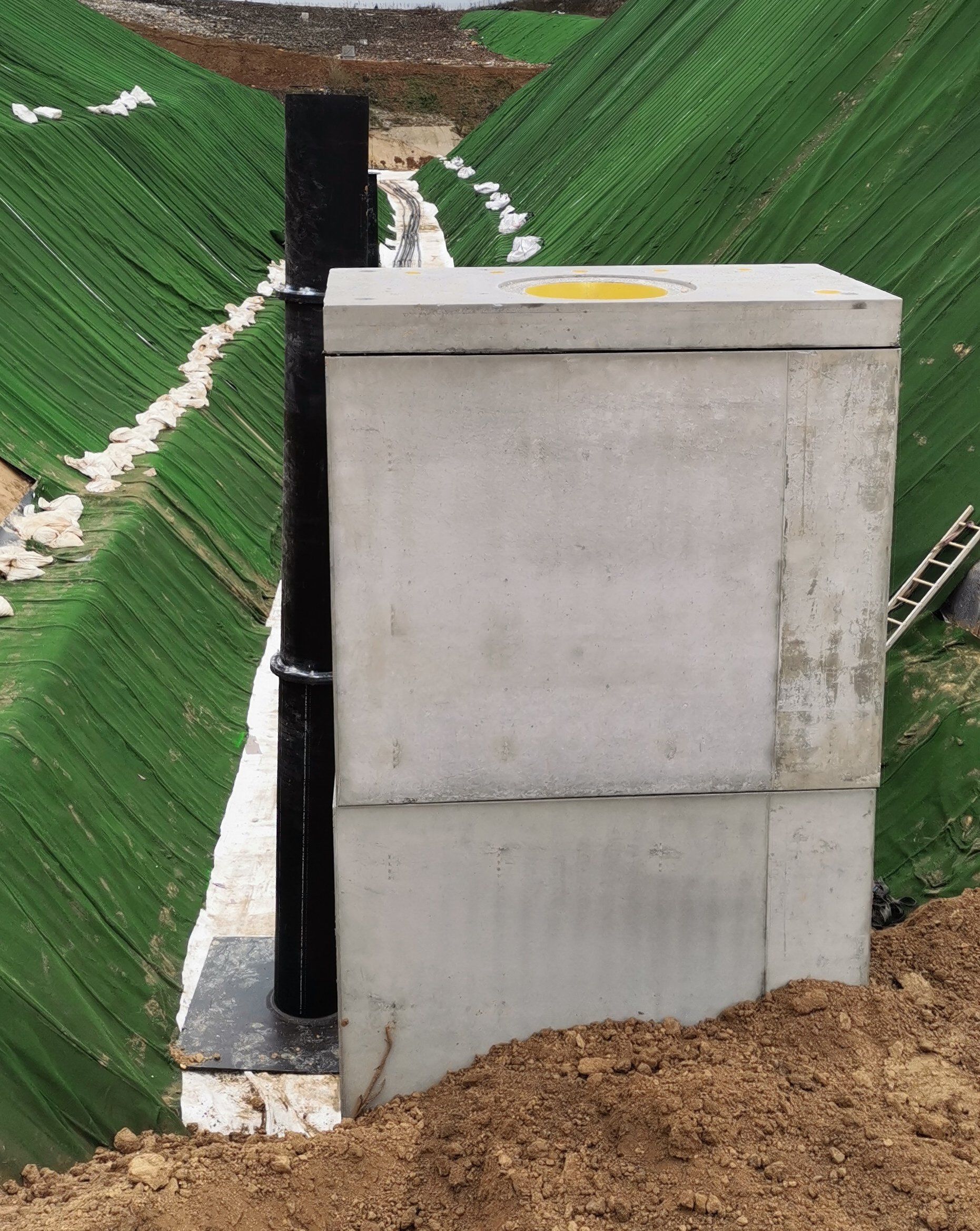

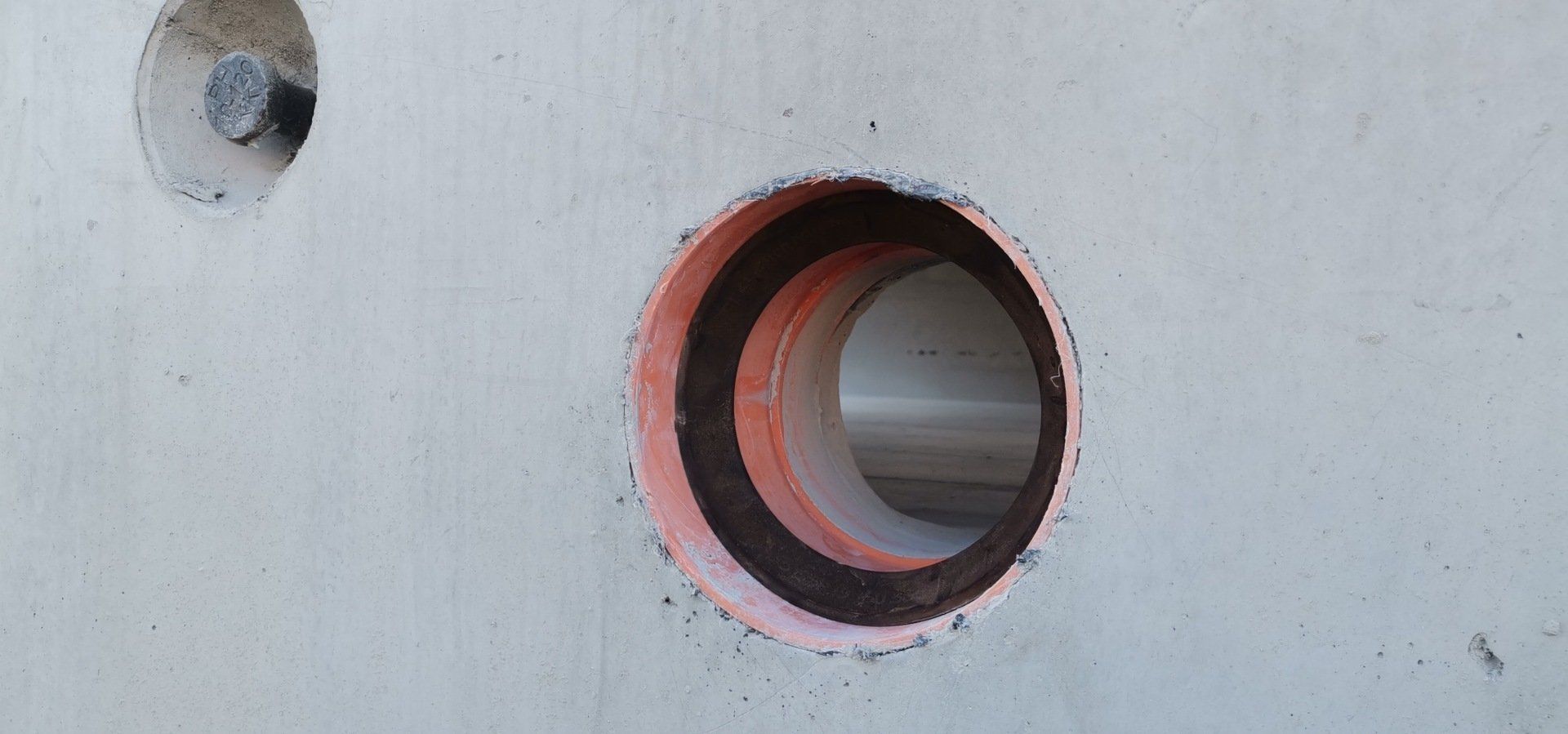

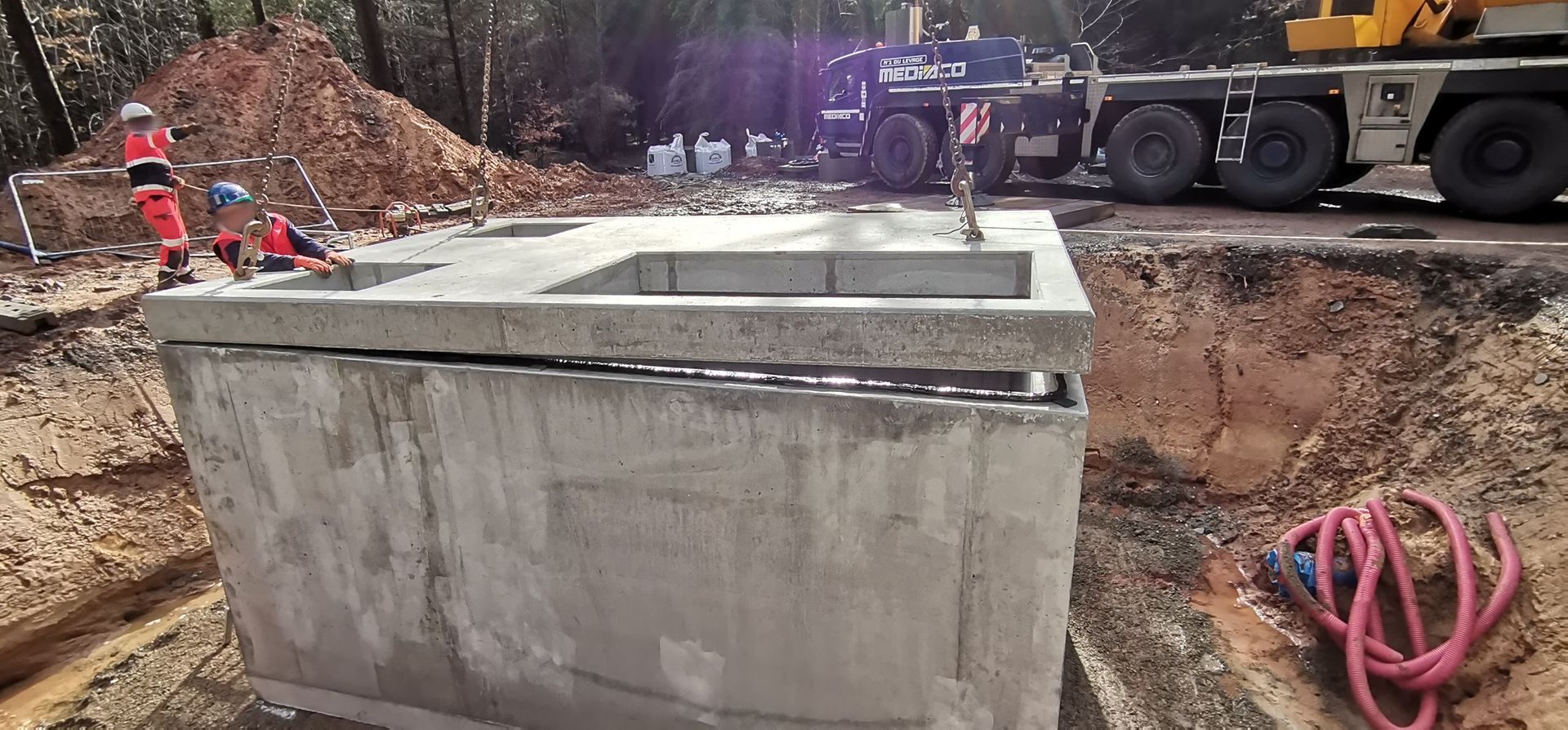

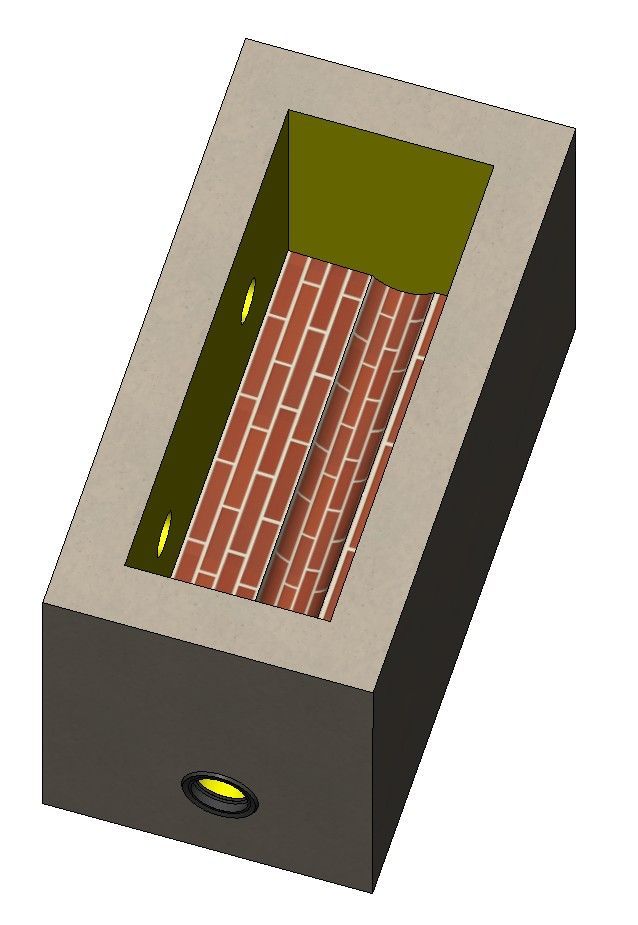

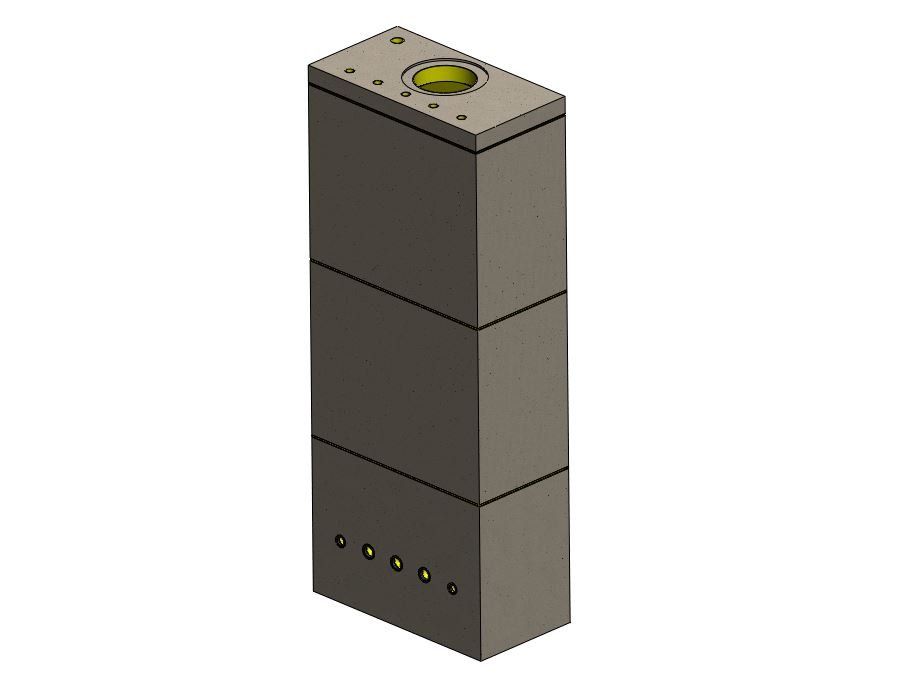

Regard de collecte de lixiviat

Avec revêtement PEHD et vannes fournies et montées en usine.

- Dimensions intérieures : 2.60 x 1.20 x Ht 6.90m

- Poids total : 33.90 tonnes

- Poids de l'élément le plus lourd : 10.60 tonnes

- Fabricant : Beton Müller

- Réalisation : décembre 2020

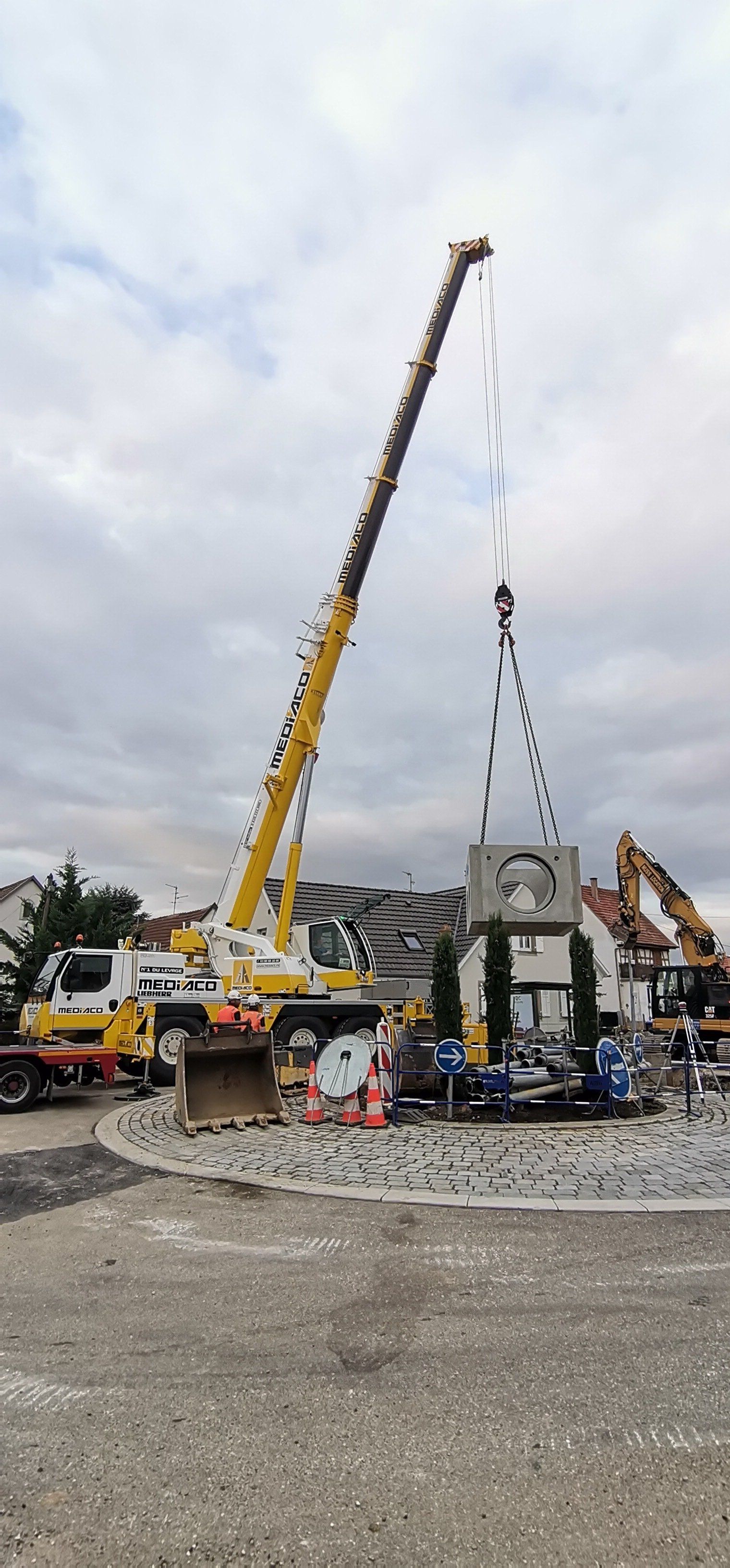

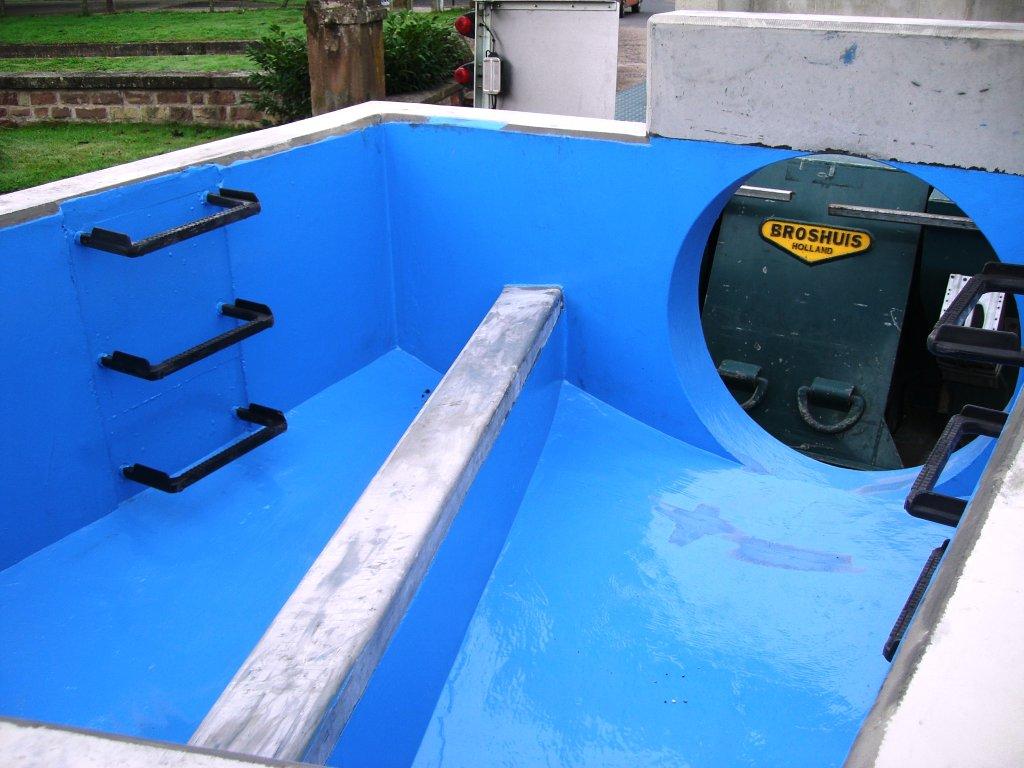

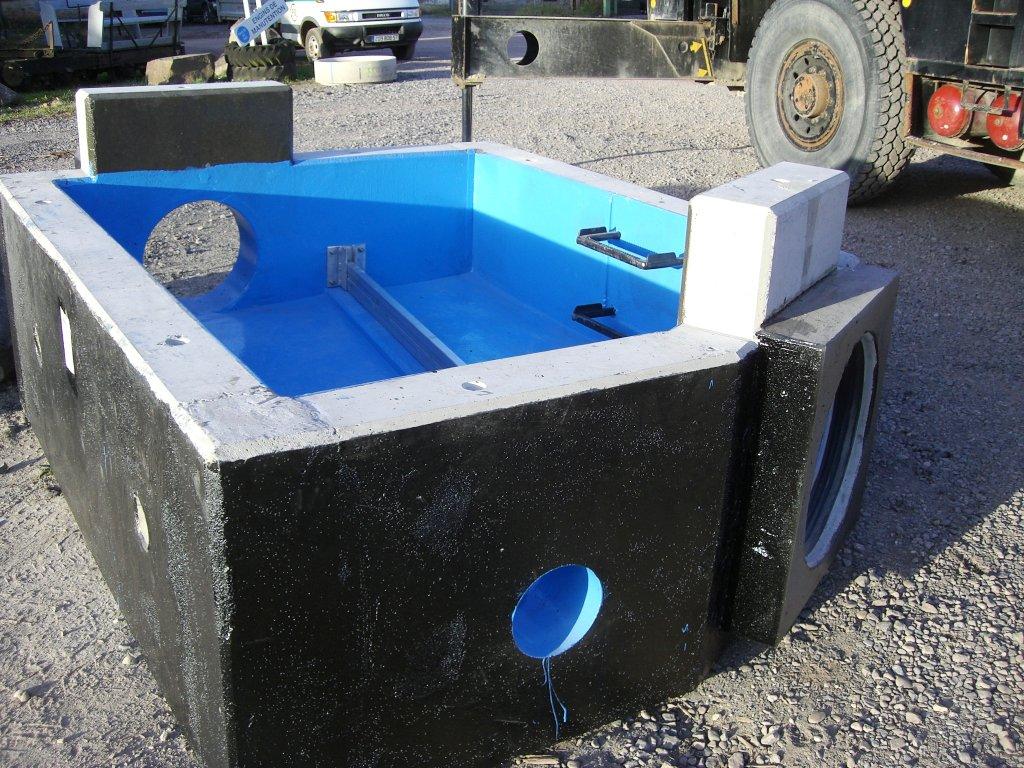

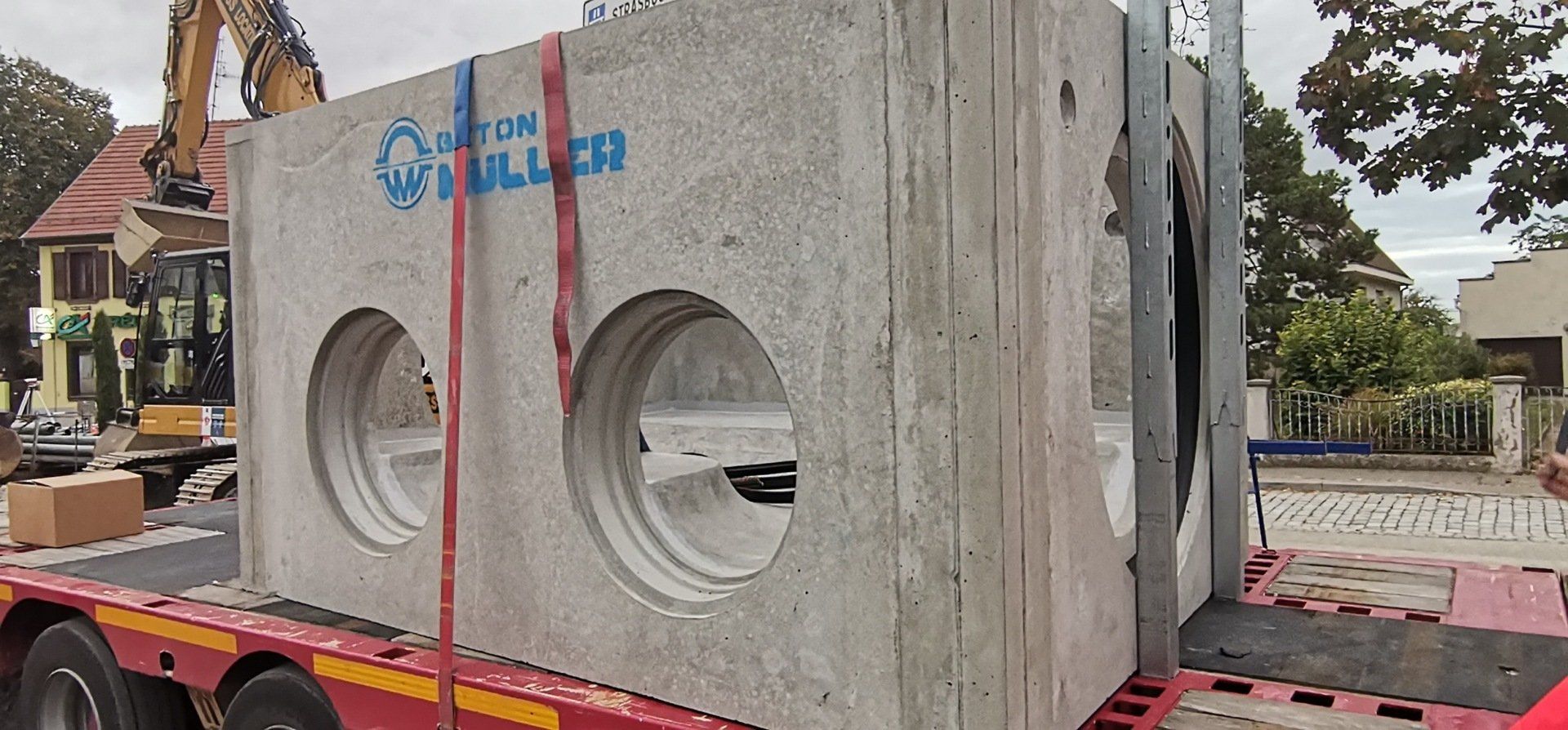

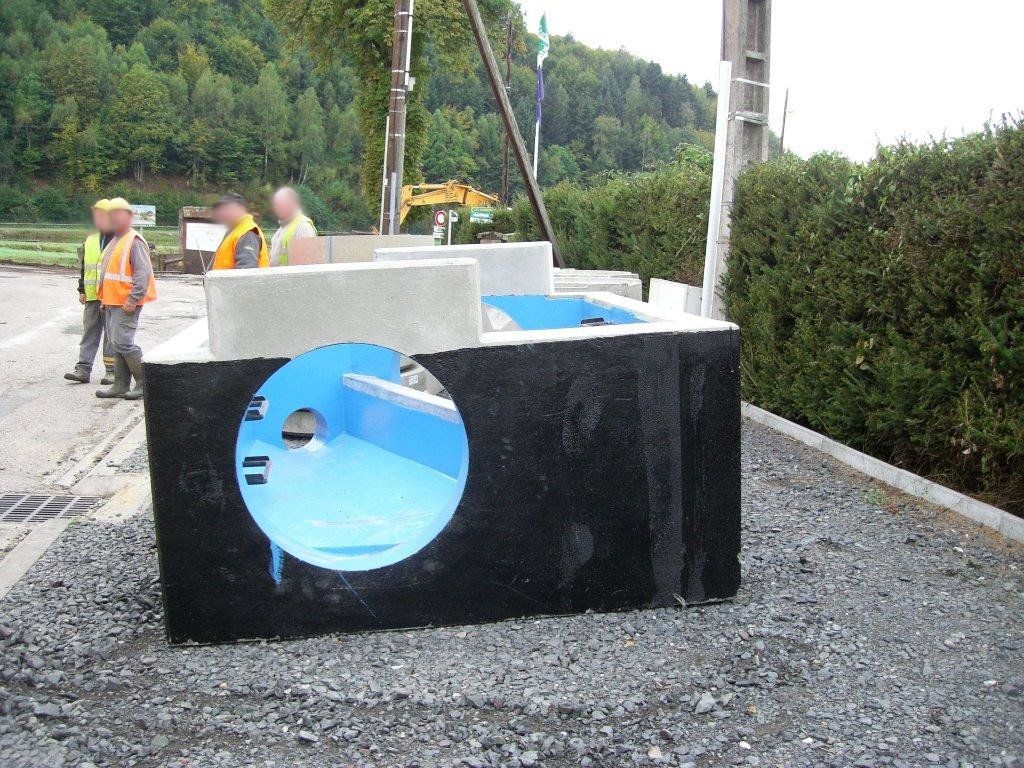

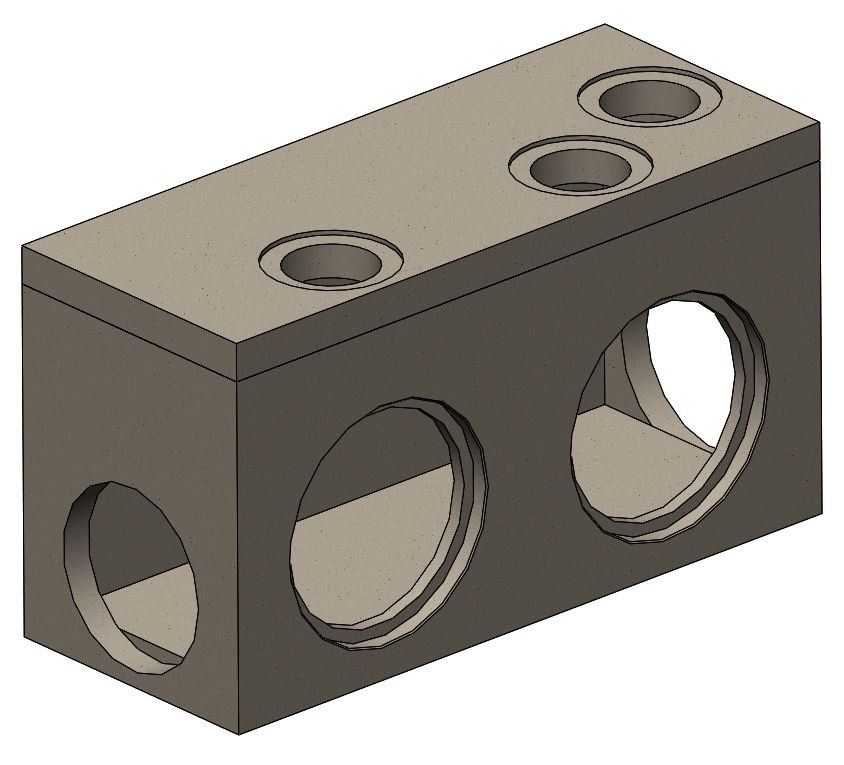

Ouvrage de raccordement avec cunettes

Ouvrage monobloc avec réalisation des cunettes en usine.

- Dimensions intérieures : 1.82 x 2.47 x Ht 1.35m

- Poids total : 13.60 tonnes

- Poids de l'élément le plus lourd : 10.00 tonnes

- Fabricant : Beton Müller

- Réalisation : octobre 2020

Tuyaux de fonçage

Ø1800/Ø2160

525m de tuyaux de fonçage, avec bague bois OSB de répartition des forces de poussée, tubulures d'injection en inox et stations intermédiaire de poussée.

- Fabricant : Berding Beton

- Réalisation : mars à octobre 2020

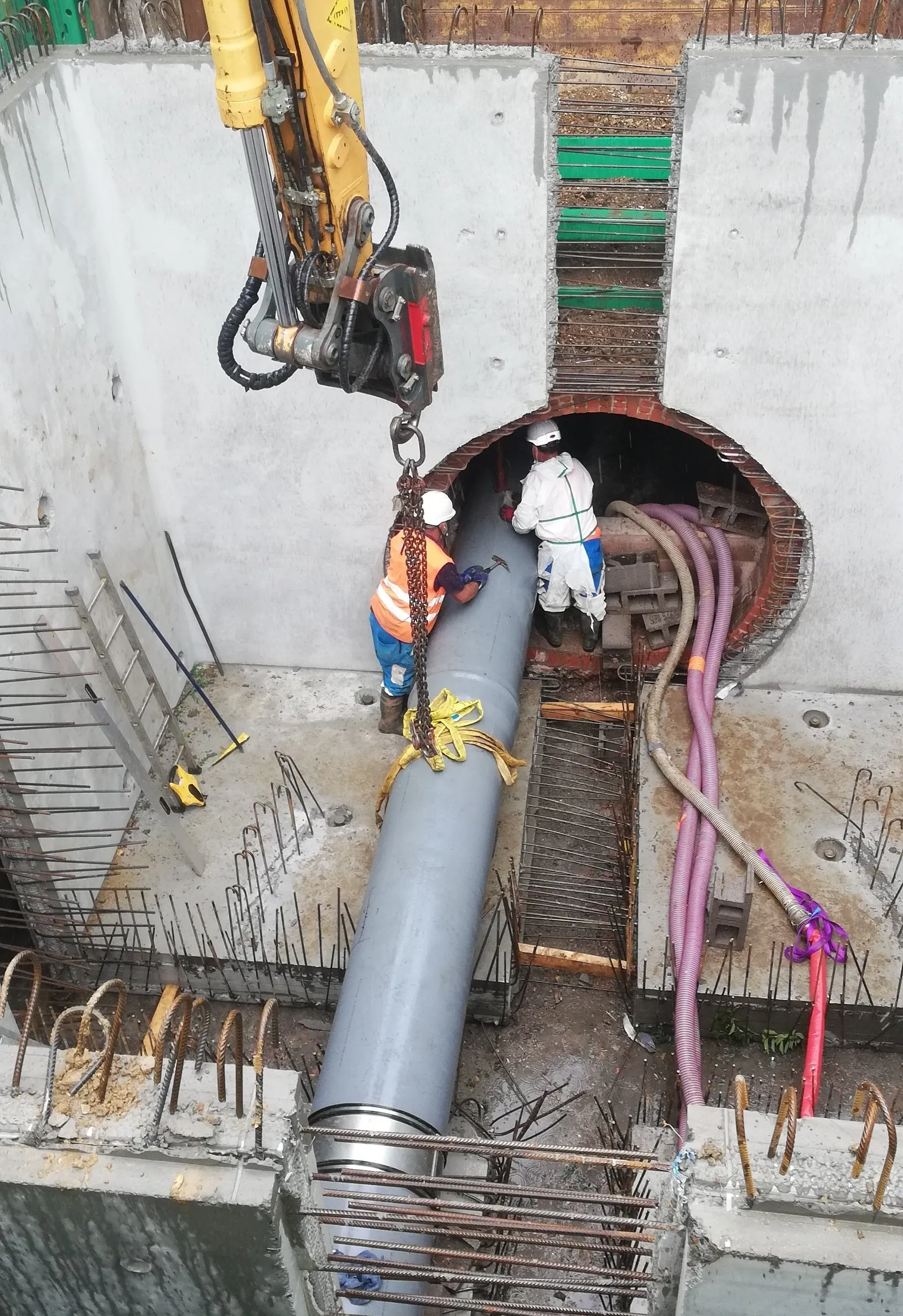

Ouvrage de sectionnement

Fabriqué en 6 éléments à claveter sur chantier.

Raccordement sur conduite existante.

- Dimensions intérieures : 5.60 x 5.50 x Ht 4.17m

- Poids total : 95 tonnes

- Poids de l'élément le plus lourd : 19.30 tonnes

- Fabricant : Kleihues

- Réalisation : septembre 2020

Ouvrage pour canal venturi

- Dimension intérieure : 4.125 x 0.60 x Ht 1.60m

- Poids total : 12.60 tonnes

- Fabricant : M.R.B.

- Réalisation : septembre 2020

Bassin de rétention

en cadres section 250x50cm

Pour un volume de stockage de 51 m3,

débit limité à 1l/s



- Longueur utile : 41.92m

- Poids total : 146 tonnes

- Poids de l'élément le plus lourd : 11 tonnes

- Fabricant : Kleihues

- Réalisation : août 2020

Citernes 10 000 Litres

- Dimensions extérieures : 3.30 x 2.40 x Ht 2.04m

- Poids : 6.65 tonnes

- Fabricant : O Beton

- Réalisation : août 2020

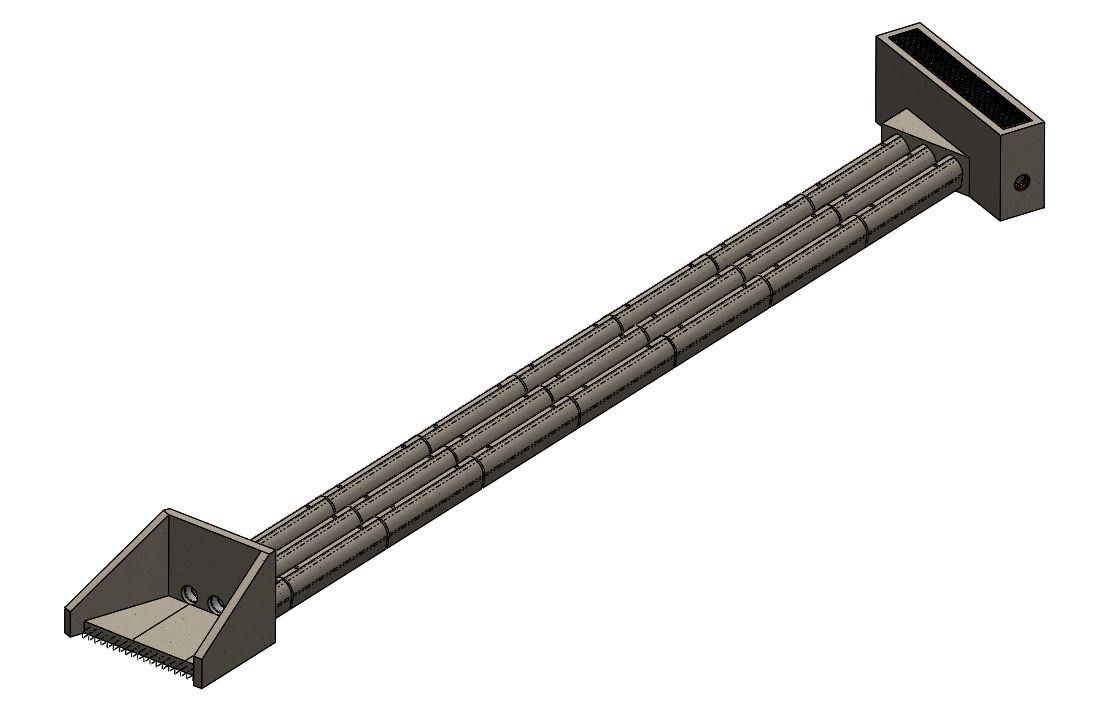

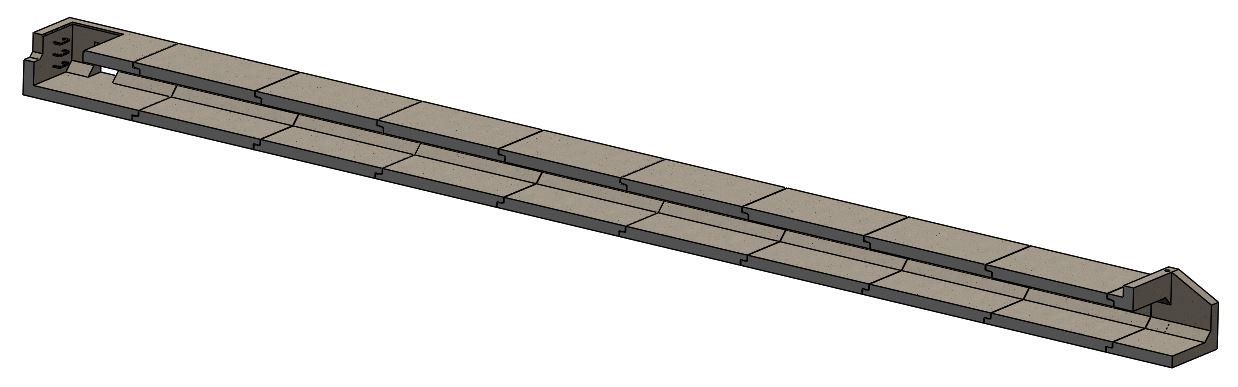

Traversée de voie ferrée

en 3 rangées de tuyaux Ø400 Perfect (tuyaux à semelle)

avec ouvrage collecteur amont et ouvrage de tête aval

- Fabricant : Beton Müller

- Réalisation : juillet 2020

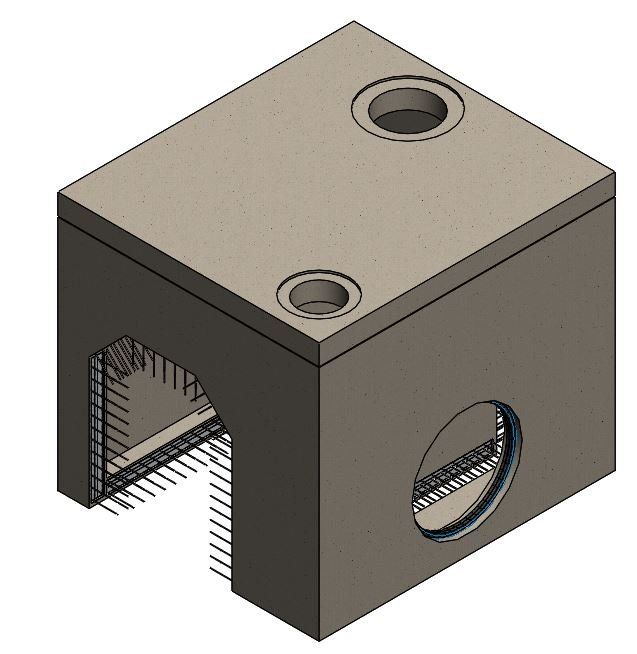

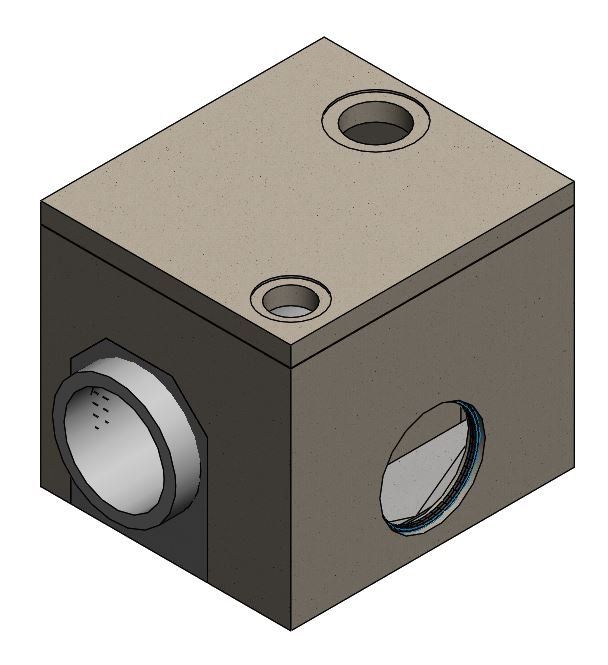

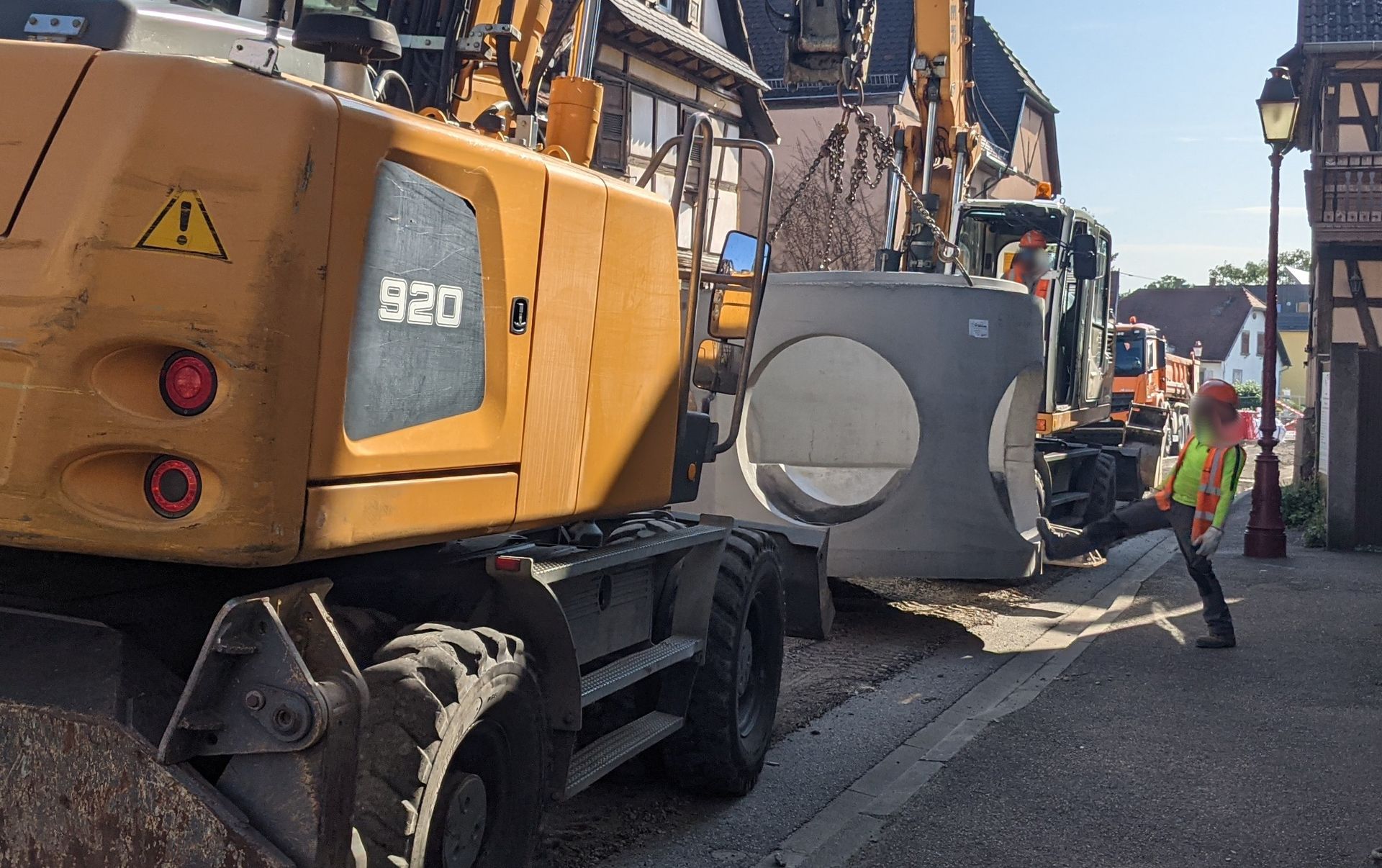

Ouvrage de déversement,

posé en chevauchement d'une conduite Ø1500 existante

raccordement sur conduite Ø1500PRV avec joint collier à boulonner SGM

- Dimensions intérieures : 3.25 x 3.75 x Ht 3.15m

- Poids total : 39.35 tonnes

- Poids de l'élément le plus lourd : 25.95 tonnes

- Fabricant : M. R. B.

- Réalisation : juillet 2020

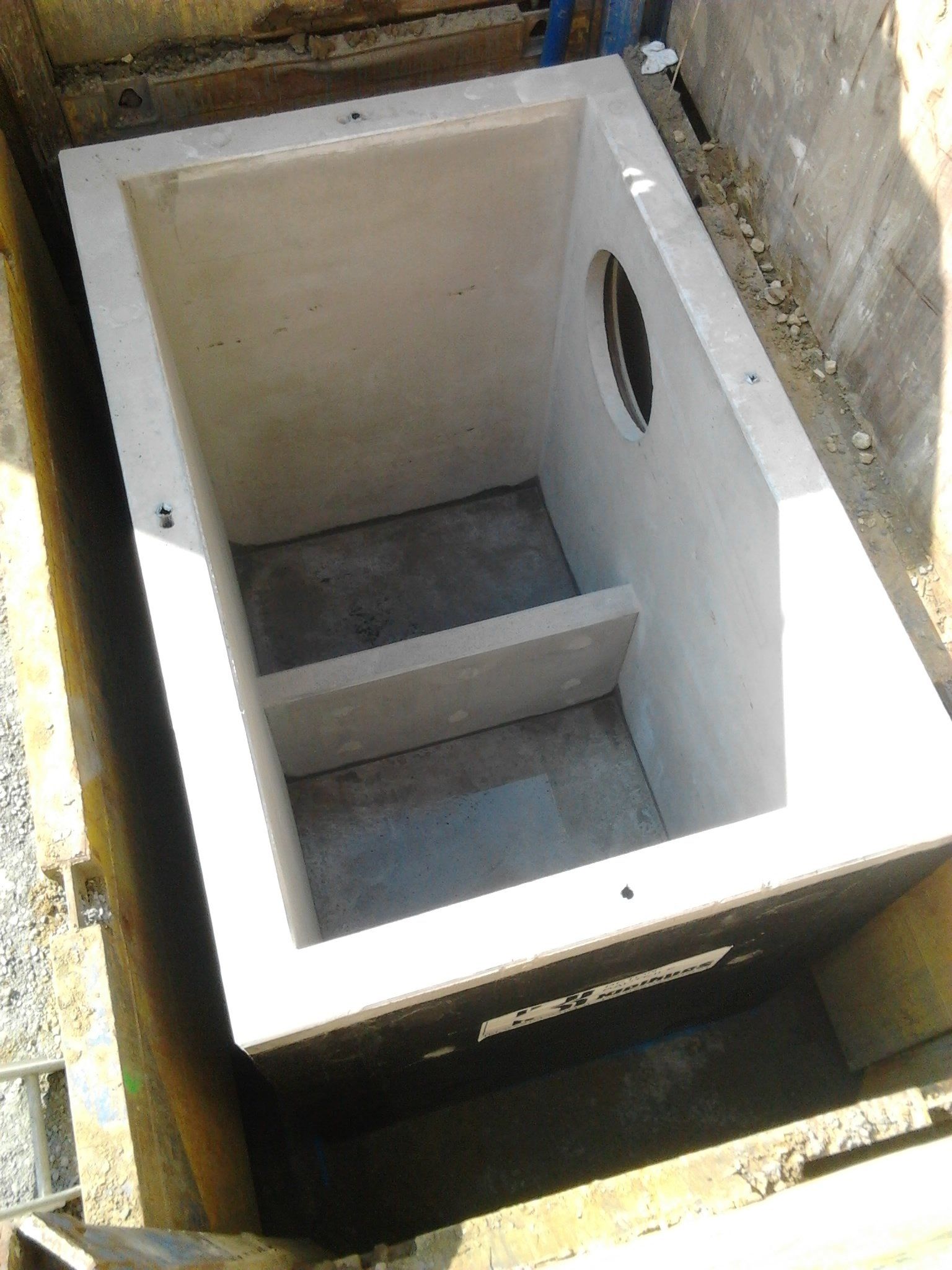

Ouvrage de déversement

avec banquette suspendue

raccordement sur conduite existante Ø1200BA,

et conduite Ø1500PRV avec empreinte avec joint,

et sur conduite Ø2000PRV avec joint collier à boulonner SGM.

- Dimensions intérieures : 3.25 x 3.75 x Ht 3.15m

- Poids total : 39.35 tonnes

- Poids de l'élément le plus lourd : 25.95 tonnes

- Fabricant : M. R. B.

- Réalisation : juin 2020

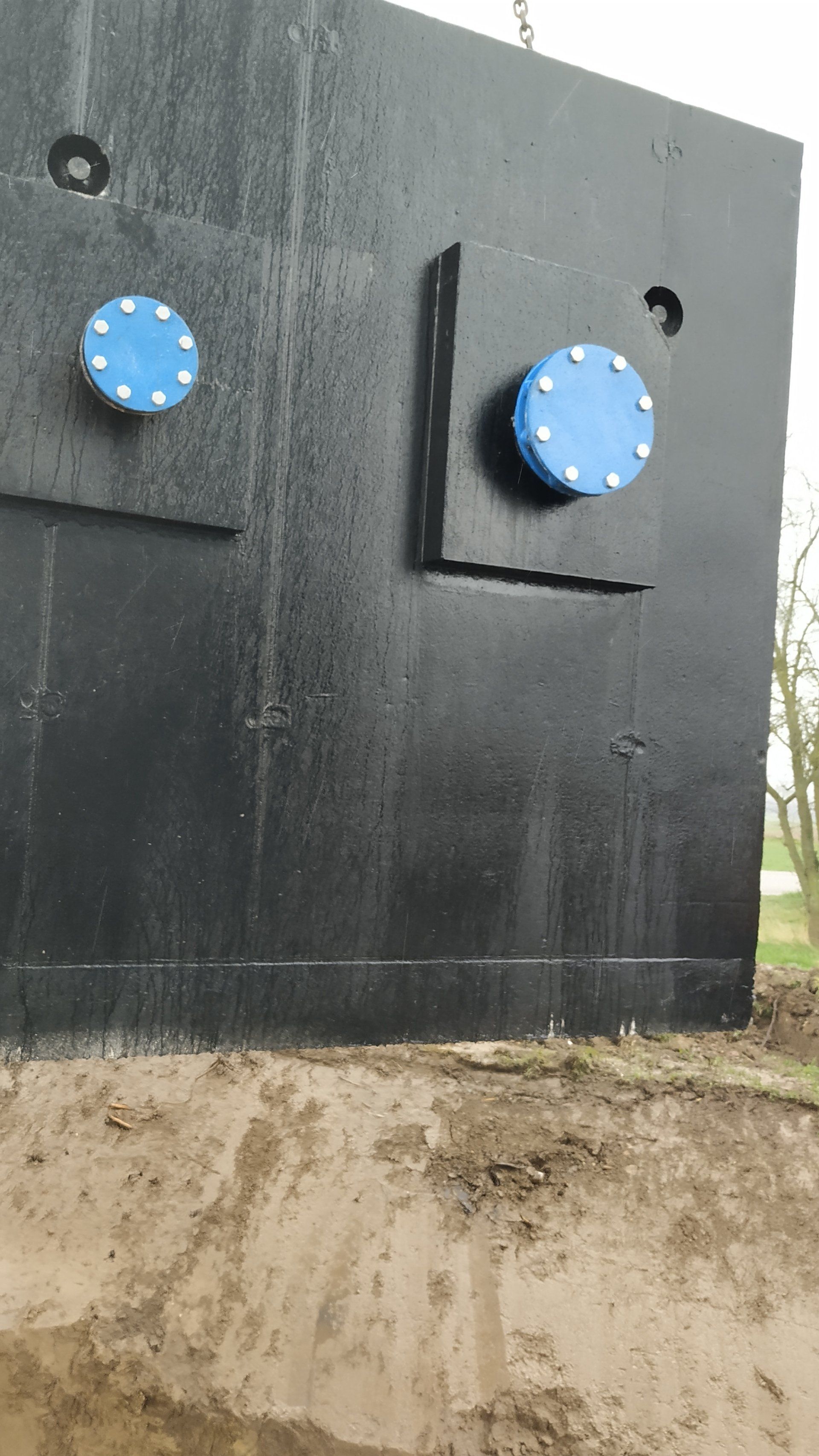

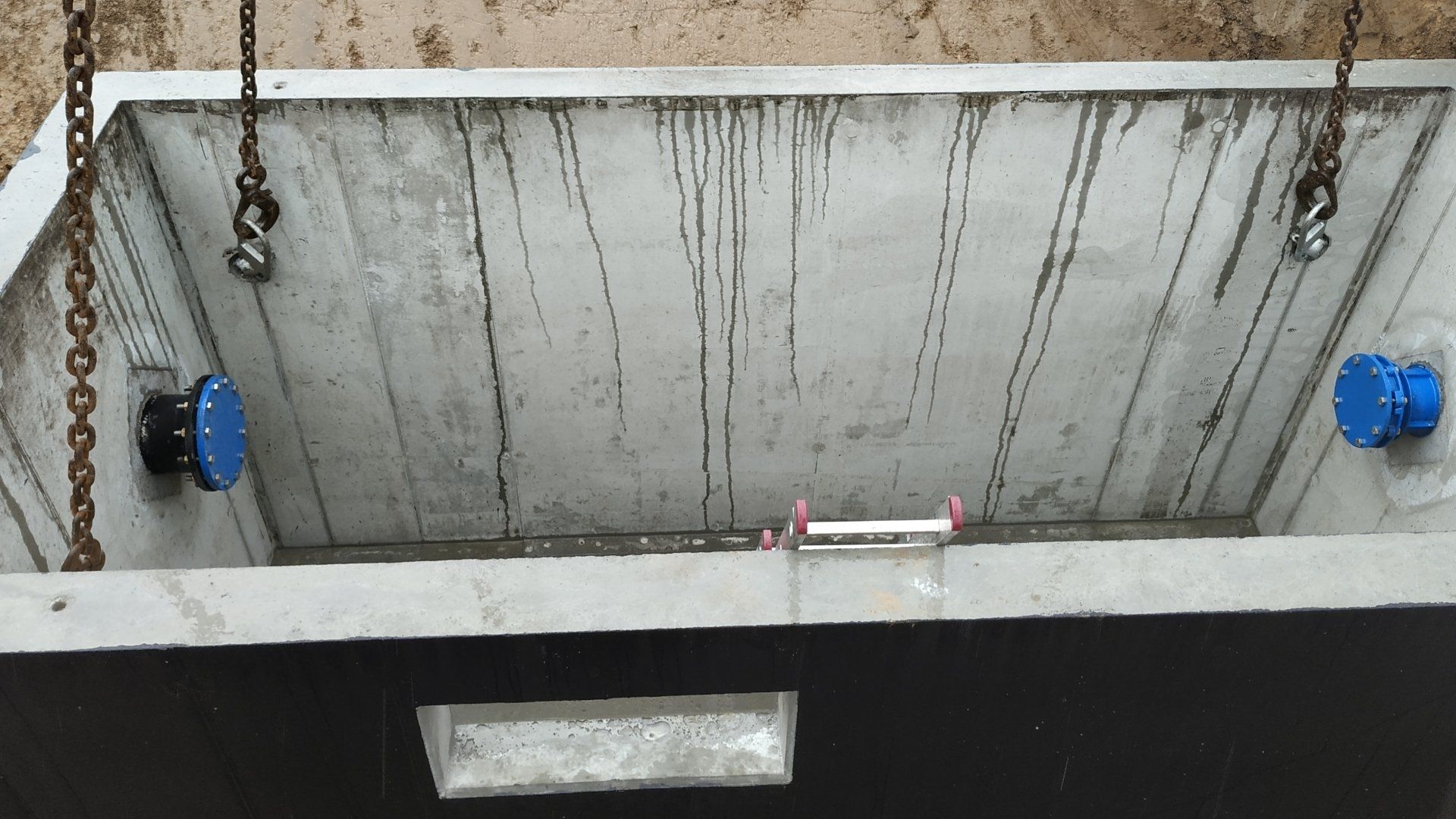

Ouvrage avec scellement de manchettes en usine

Ouvrage monobloc avec puisard inox intégré et revêtement bitumineux.

- Dimensions intérieures : 4.50 x 200 x Ht 2.23m

- Poids total : 28.60 tonnes

- Poids de l'élément le plus lourd : 21.60 tonnes

- Fabricant : M.R.B.

- Réalisation : mars 2020

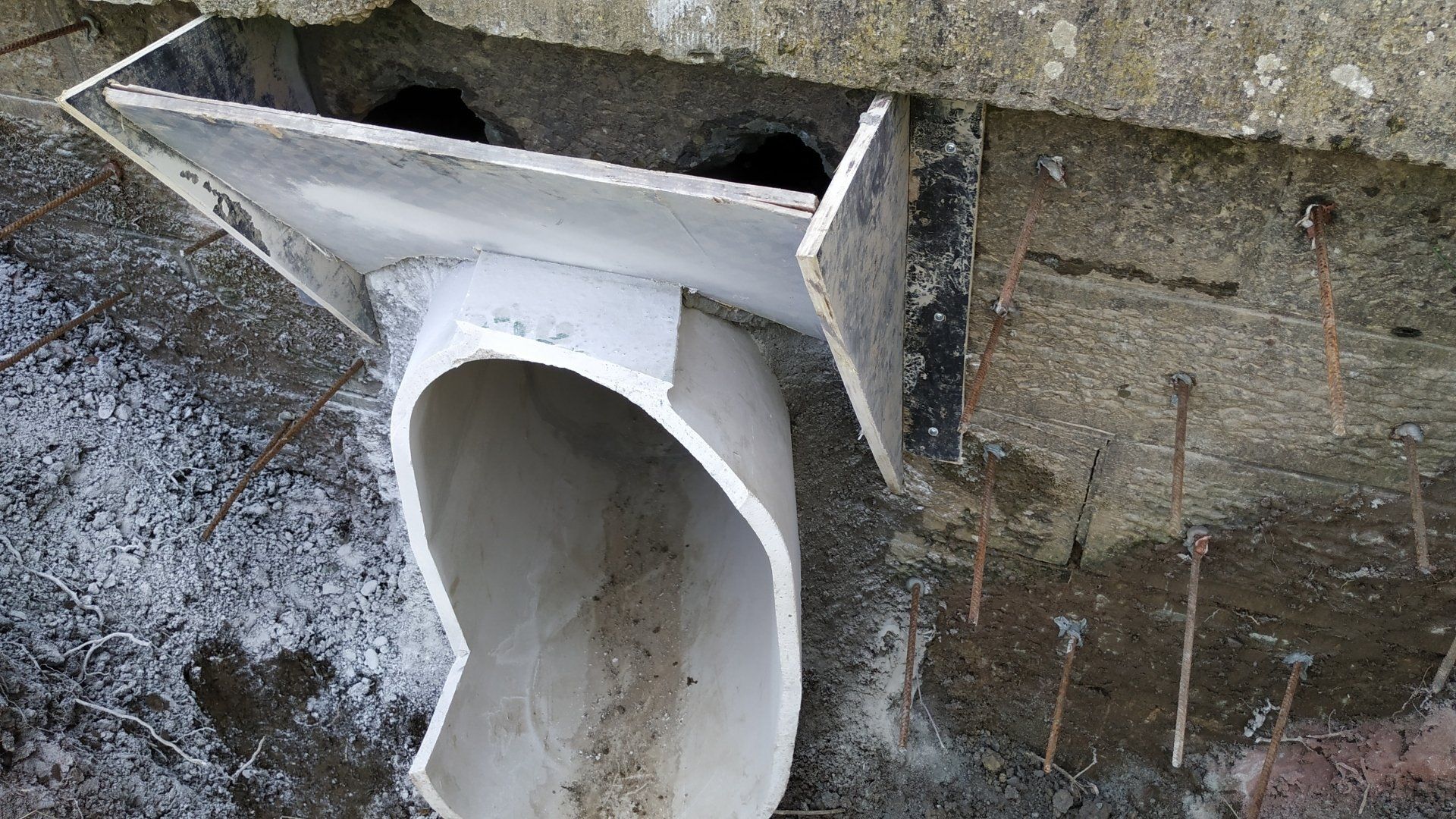

Coque de réhabilitation ovale

Coques en céramique polymère pour la réhabilitation d'une traversée de voie ferrée.

 Dimensions : 0.425 x Ht 0.71m

- Poids : 98 kg/m

- Fabricant : Steinzeug Keramo

- Réalisation : mars 2020

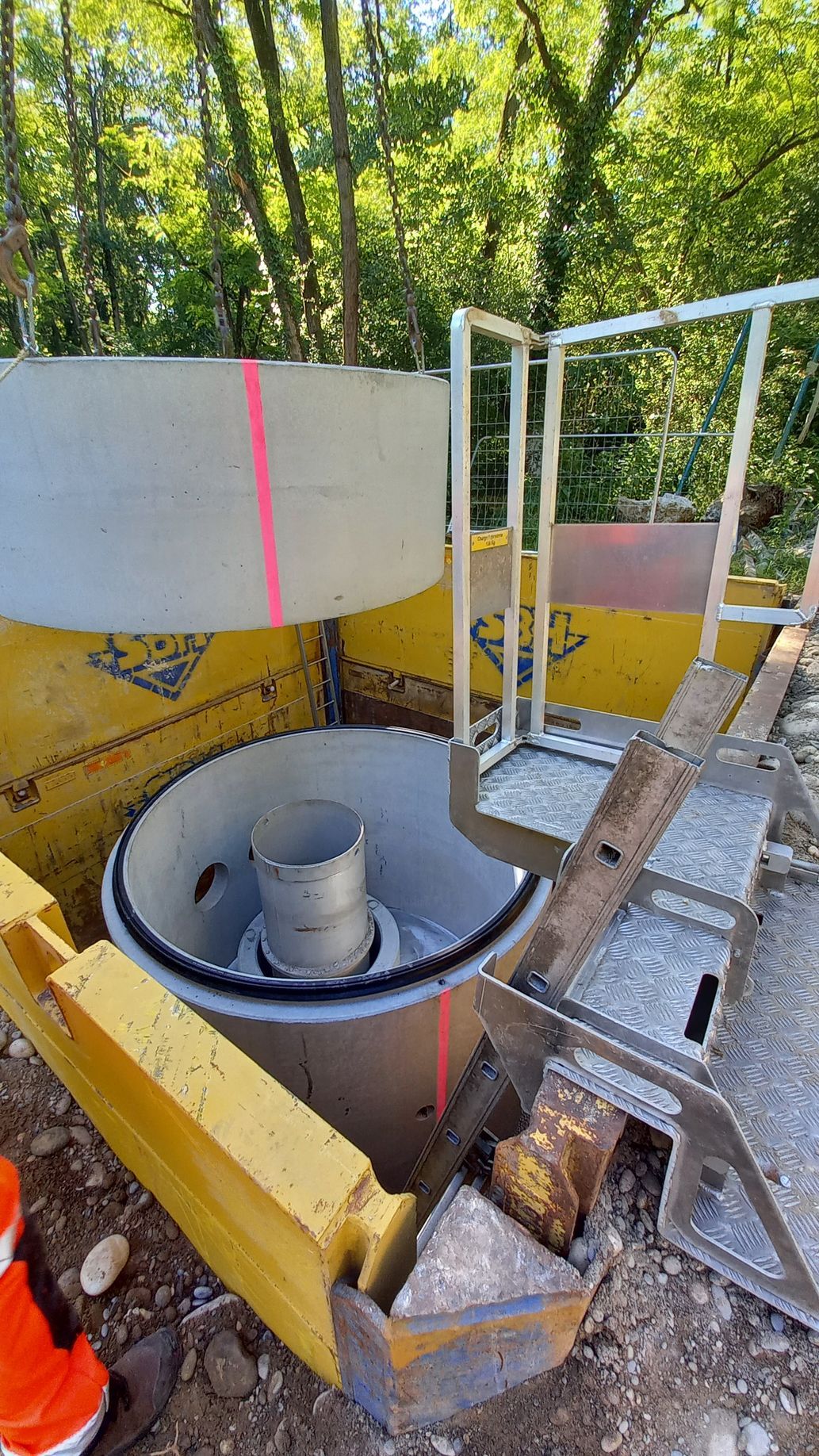

Ouvrage de régulation

Régulateur de débit implantation humide, avec vanne by-pass et surverse, intégré dans un ouvrage circulaire Ø1500.

- Dimensions : Ø1.50 x Ht 2.30m

- Poids total : 3.40 tonnes

- Poids de l'élément le plus lourd : 2.10 tonnes

- Fabricant : Béton Müller

- Réalisation : janvier 2020

Dalle avec revêtement PEHD

pour déversoir d'orage existant

- Dimensions : 8.63 x 7.76m

- Poids total : 41.70 tonnes

- Poids de l'élément le plus lourd : 22.15 tonnes

- Fabricant : Béton Müller

- Réalisation : janvier 2020

Pont cadre en éléments à claveter sur chantier

Longueur 11.65m,

Composé de 5 cadres section 2.30x4.00m

avec murs de soutènement

- Poids total : 170 tonnes

- Poids de l'élément le plus lourd : 22.50 tonnes

- Fabricant : M. R. B.

- Réalisation : novembre 2019

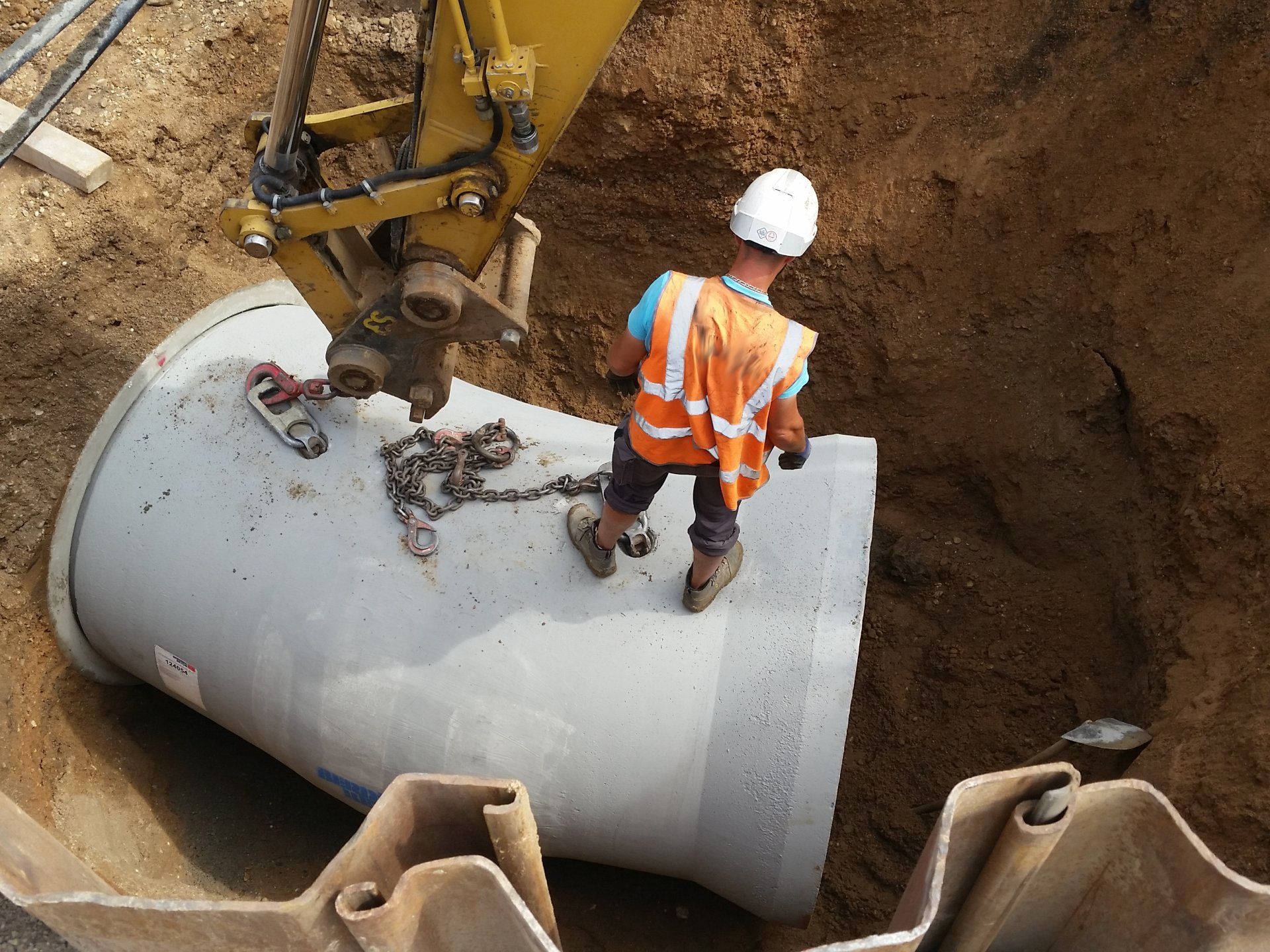

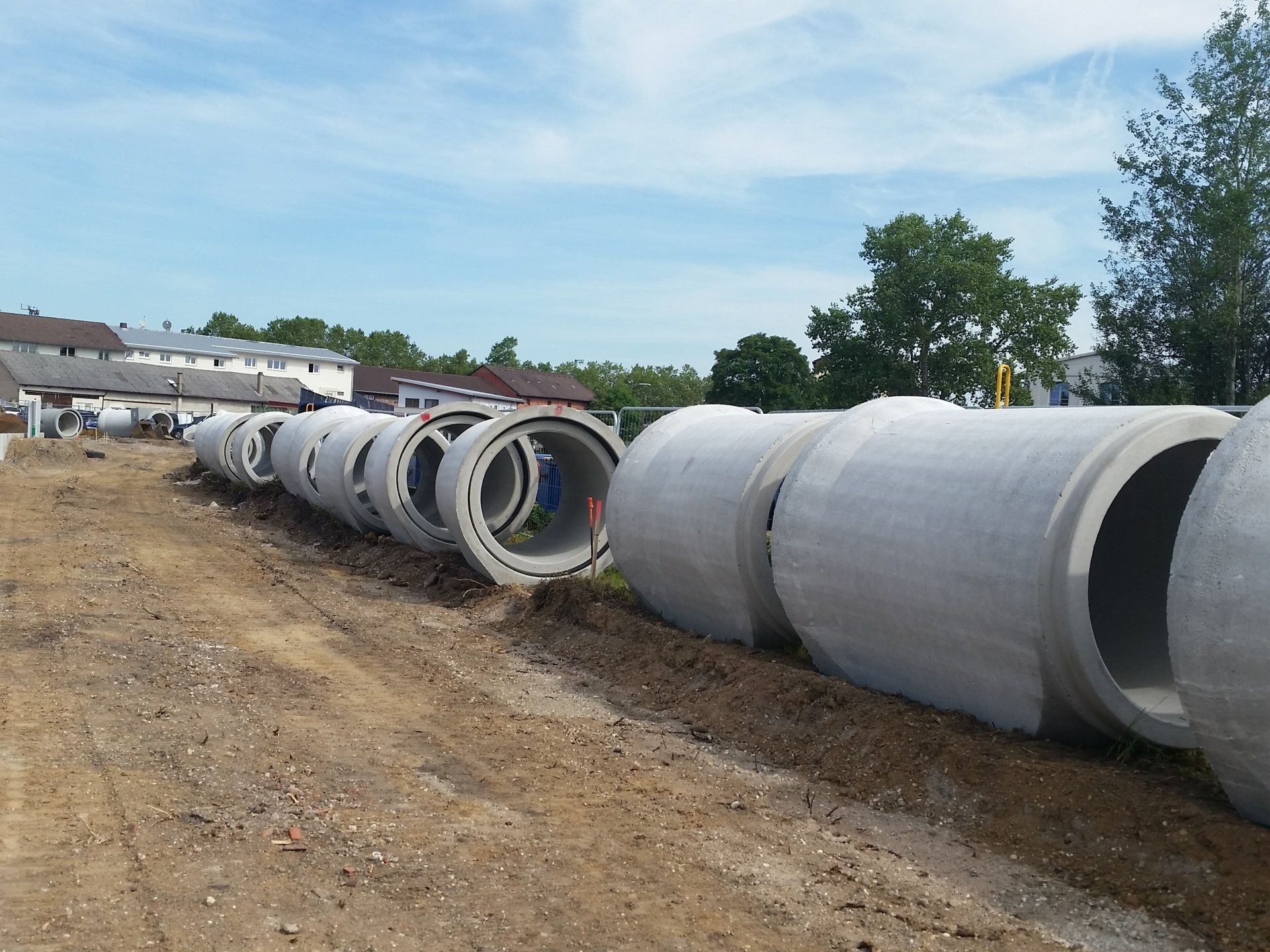

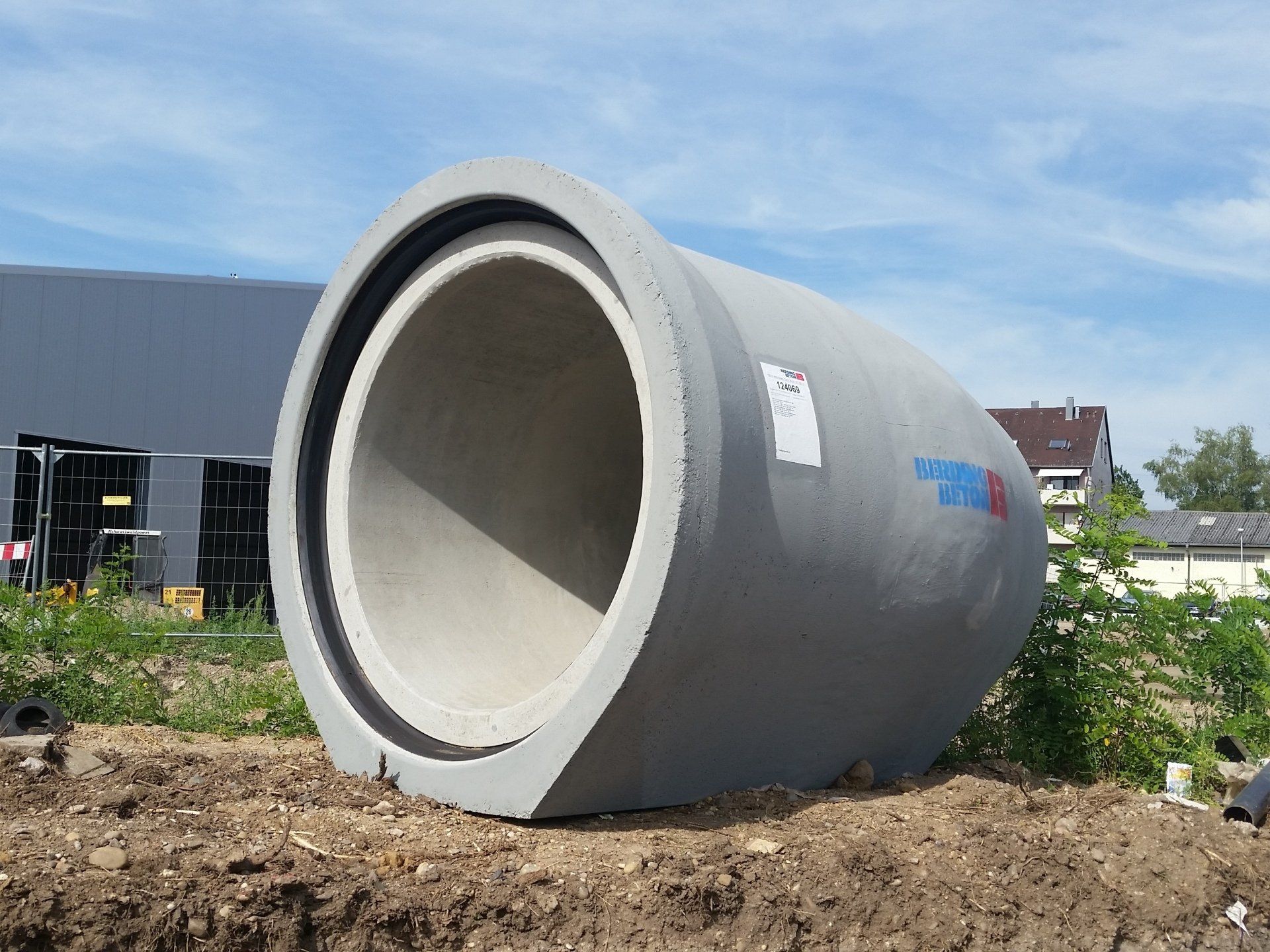

Tuyaux Ø1400 à pied

avec cheminées à banquette

- Fabricant : Berding Beton

- Réalisation : de juillet 2019 à janvier 2020

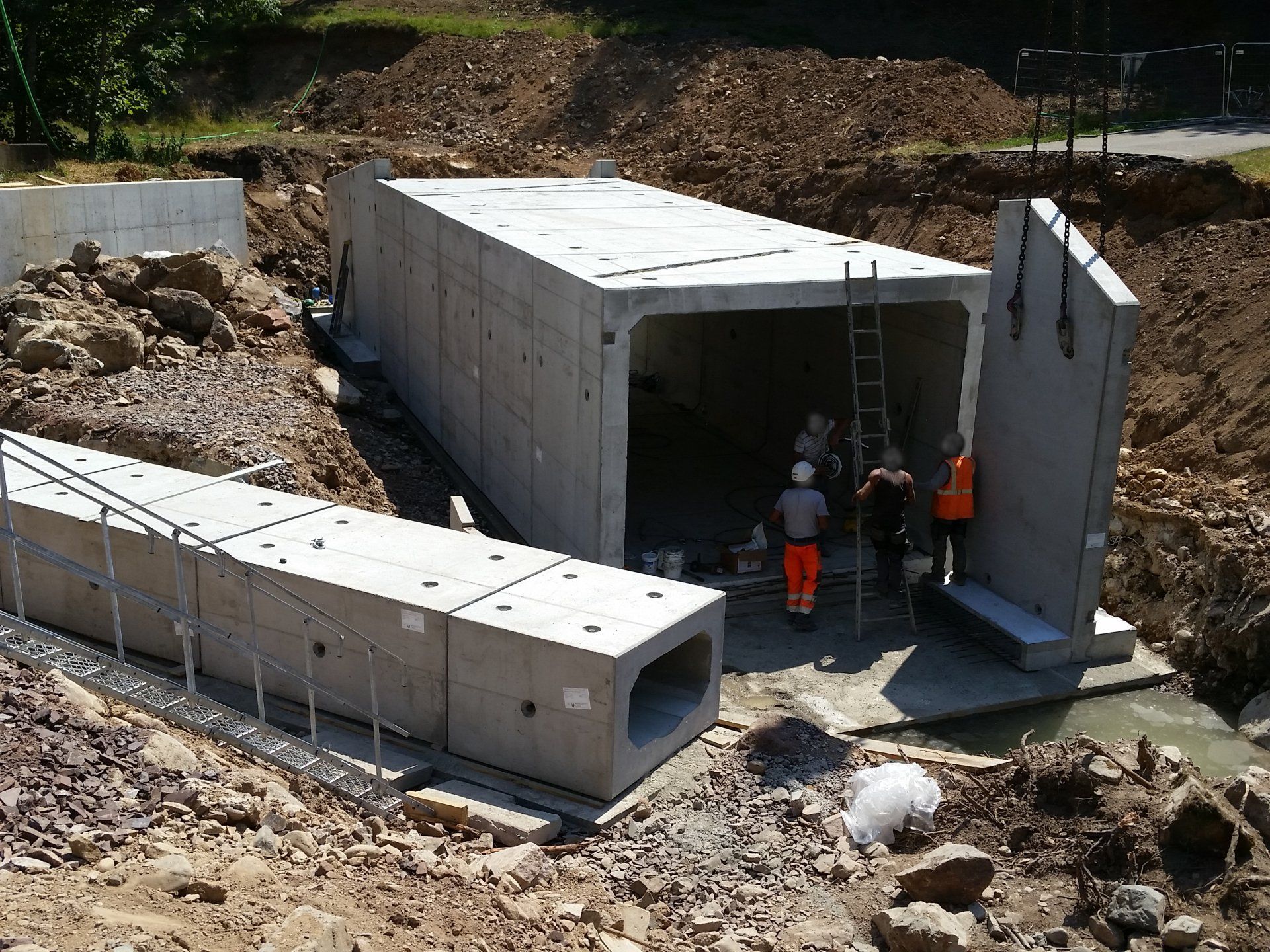

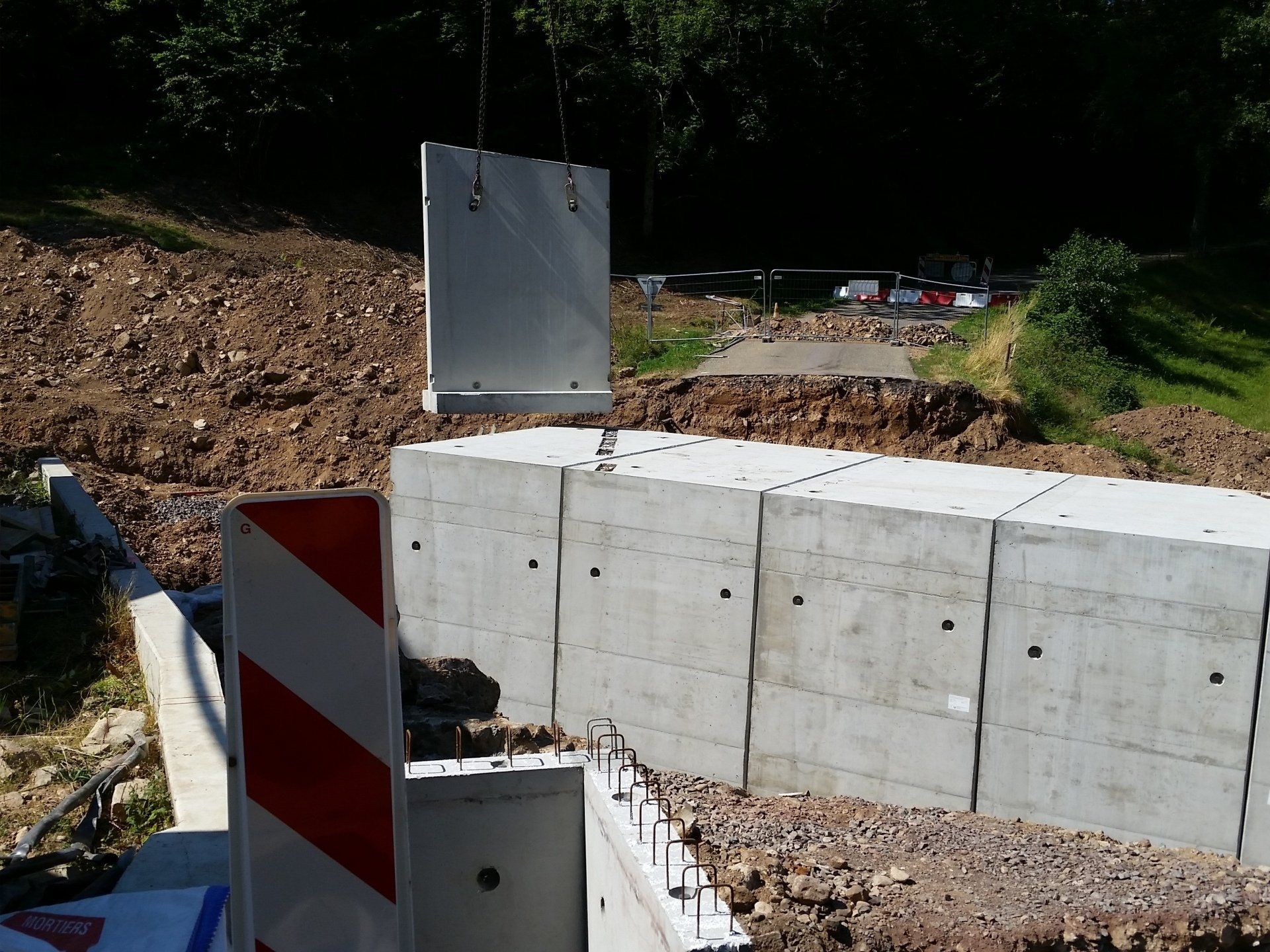

Pont cadre sous RD

Longueur 12.45m,

Composé de 5 cadres section 3.00x4.00m

avec murs de soutènement

- Poids total : 207 tonnes

- Poids de l'élément le plus lourd : 29.15 tonnes

- Fabricant : M. R. B.

- Réalisation : juillet 2019

(+ 1 ouvrage de prise d'eau en cadres à cunette 0.60x1.20 avec ouvrage de raccordement)

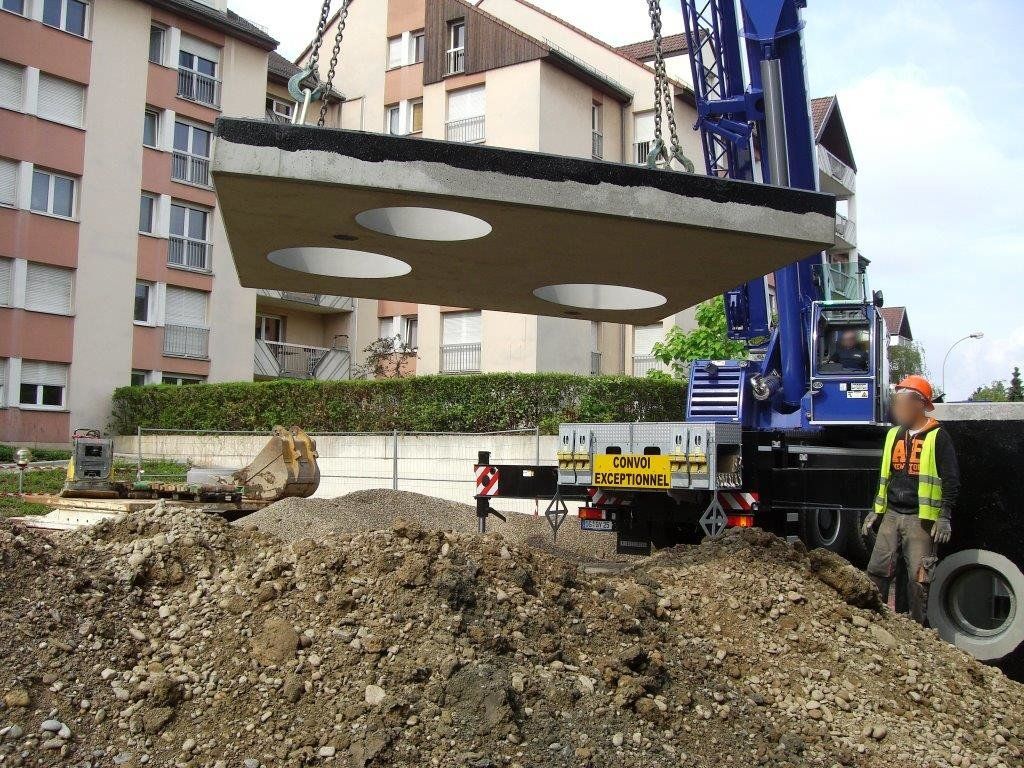

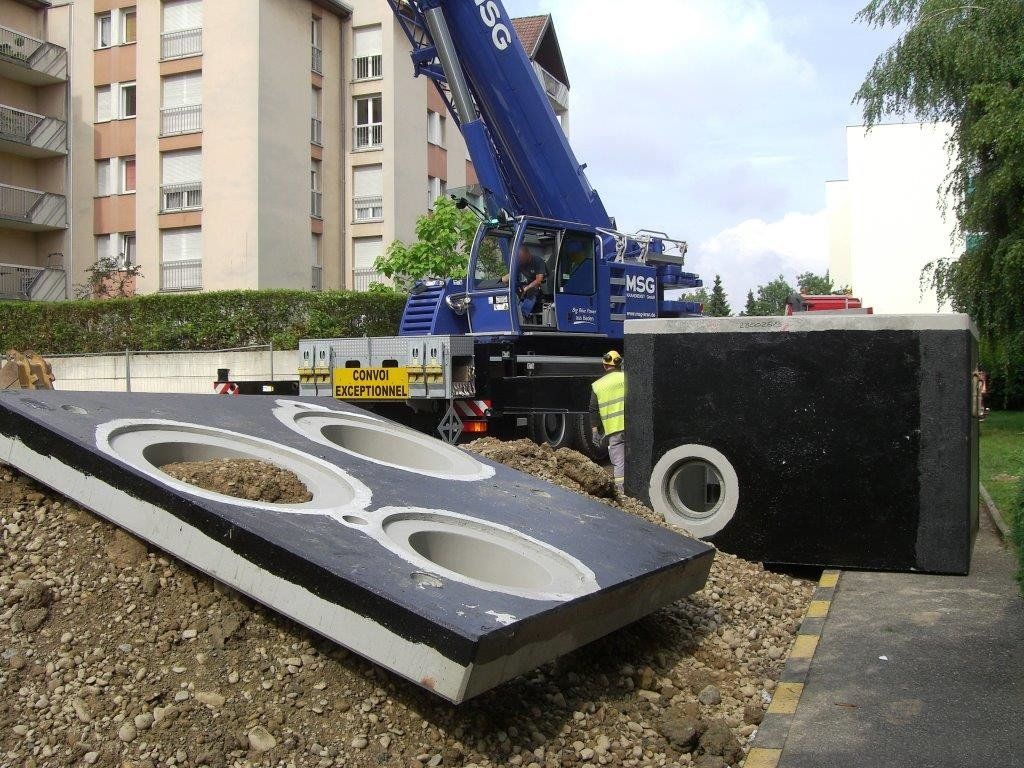

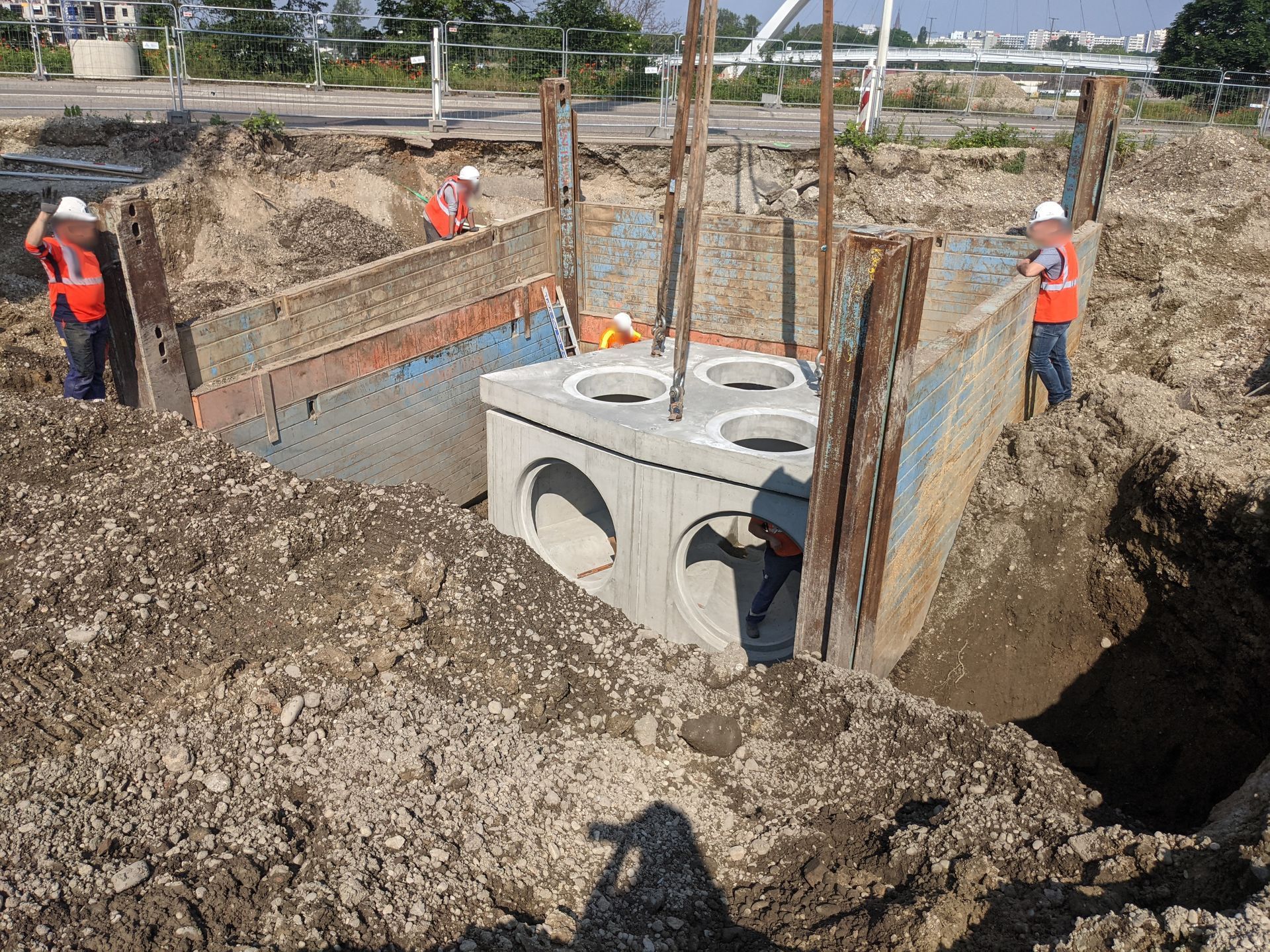

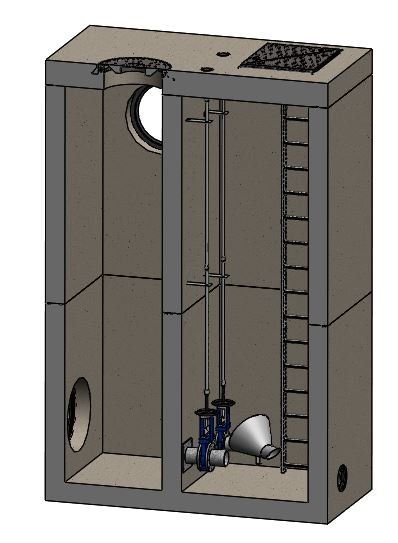

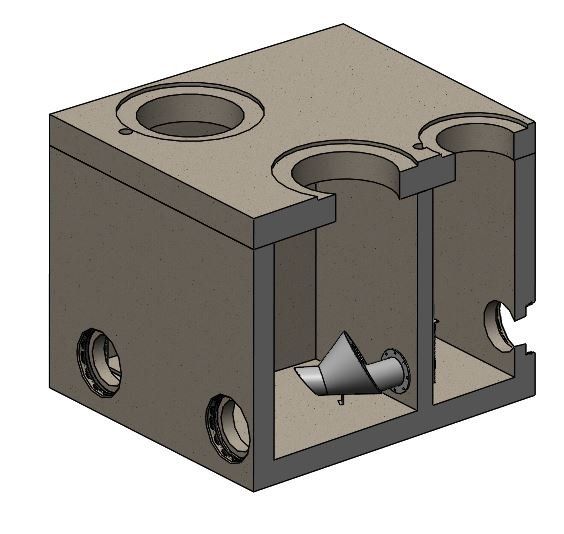

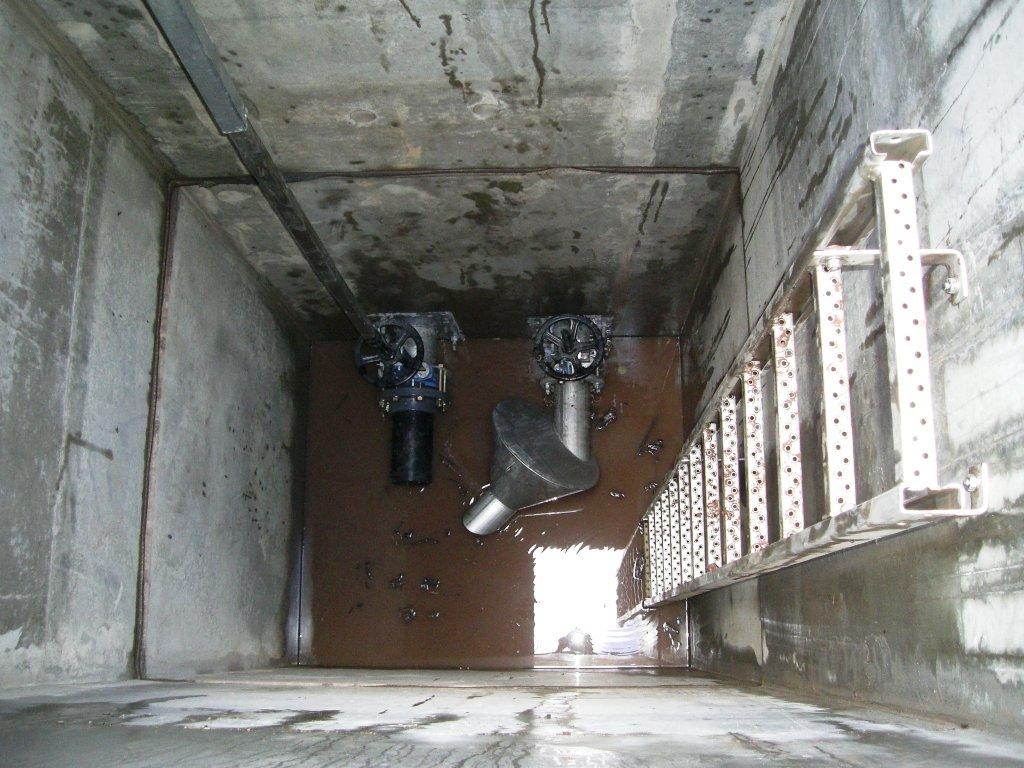

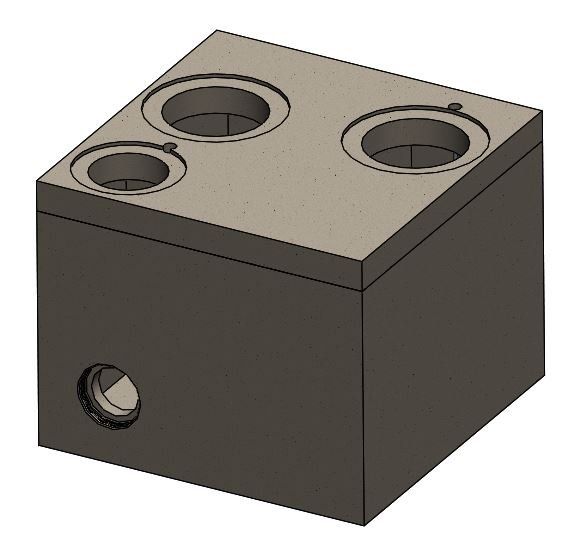

Ouvrage de régulation

avec régulateur implantation sèche avec by-pass,

empreinte avec joint intégré pour tuyau Ø1200BA.

- Dimensions intérieures : Ø2000 x Ht 3.15m

- Poids total : 13.60 tonnes

- Poids de l'élément le plus lourd : 8.10 tonnes

- Fabricant : M. R. B.

- Réalisation : juin 2019

Fosse de dépotage de réactifs

Ø3500 avec revêtement PEHD

et puisard intégré

- Dimensions intérieures : Ø3500 x Ht 2.00m

- Poids total : 29.20 tonnes

- Poids de l'élément le plus lourd : 22.15 tonnes

- Fabricant : M. R. B.

- Réalisation : juin 2019

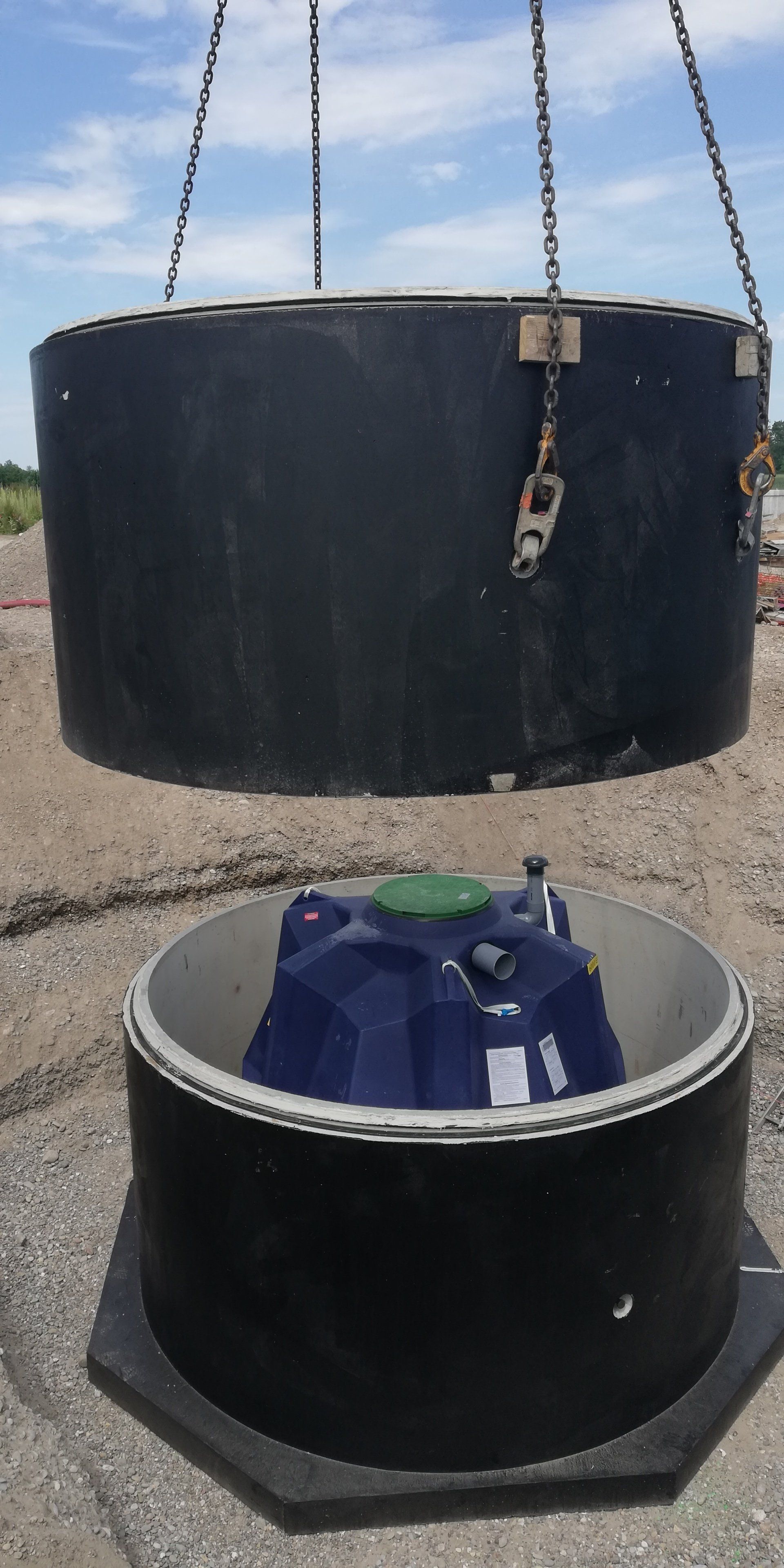

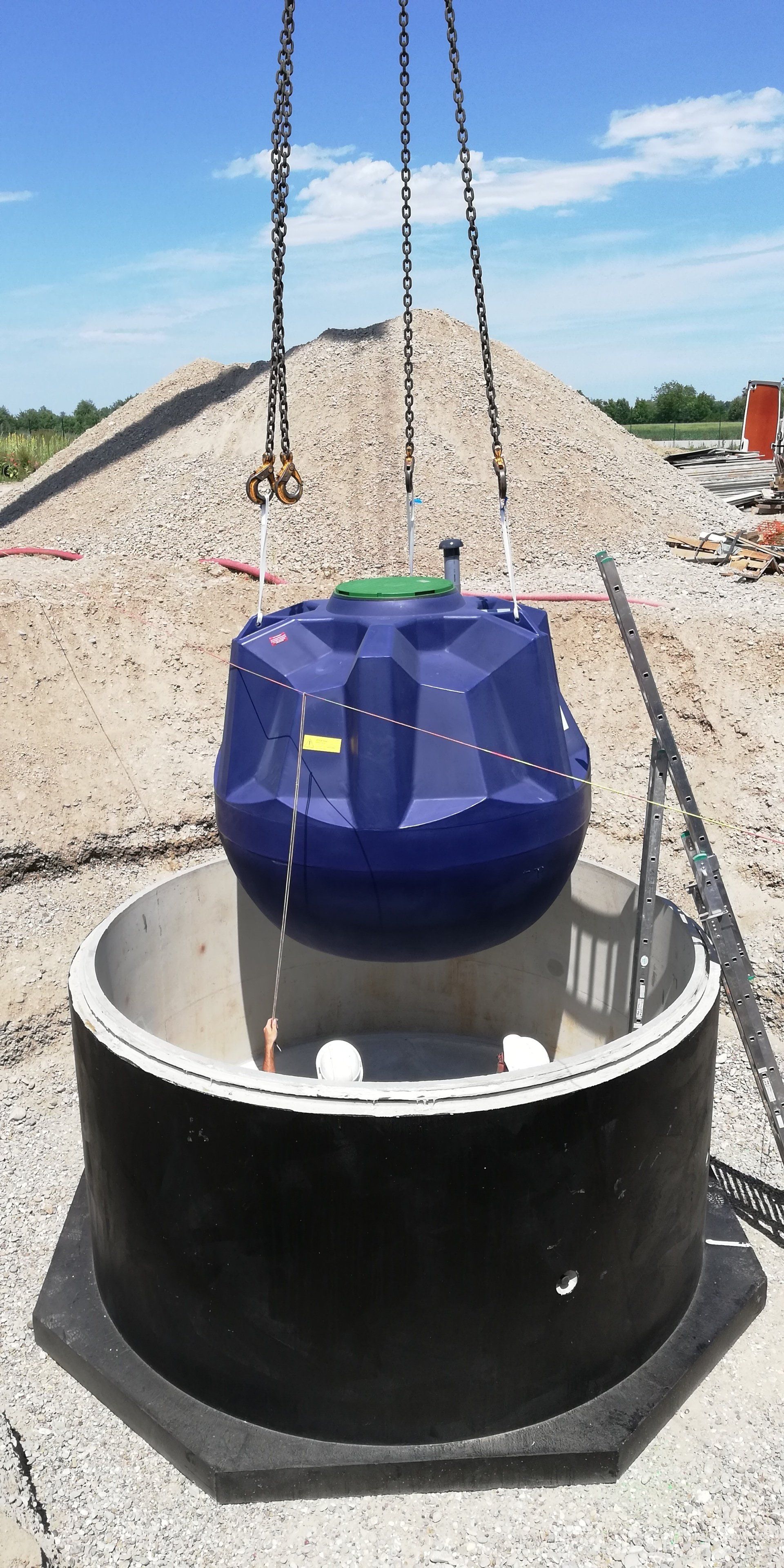

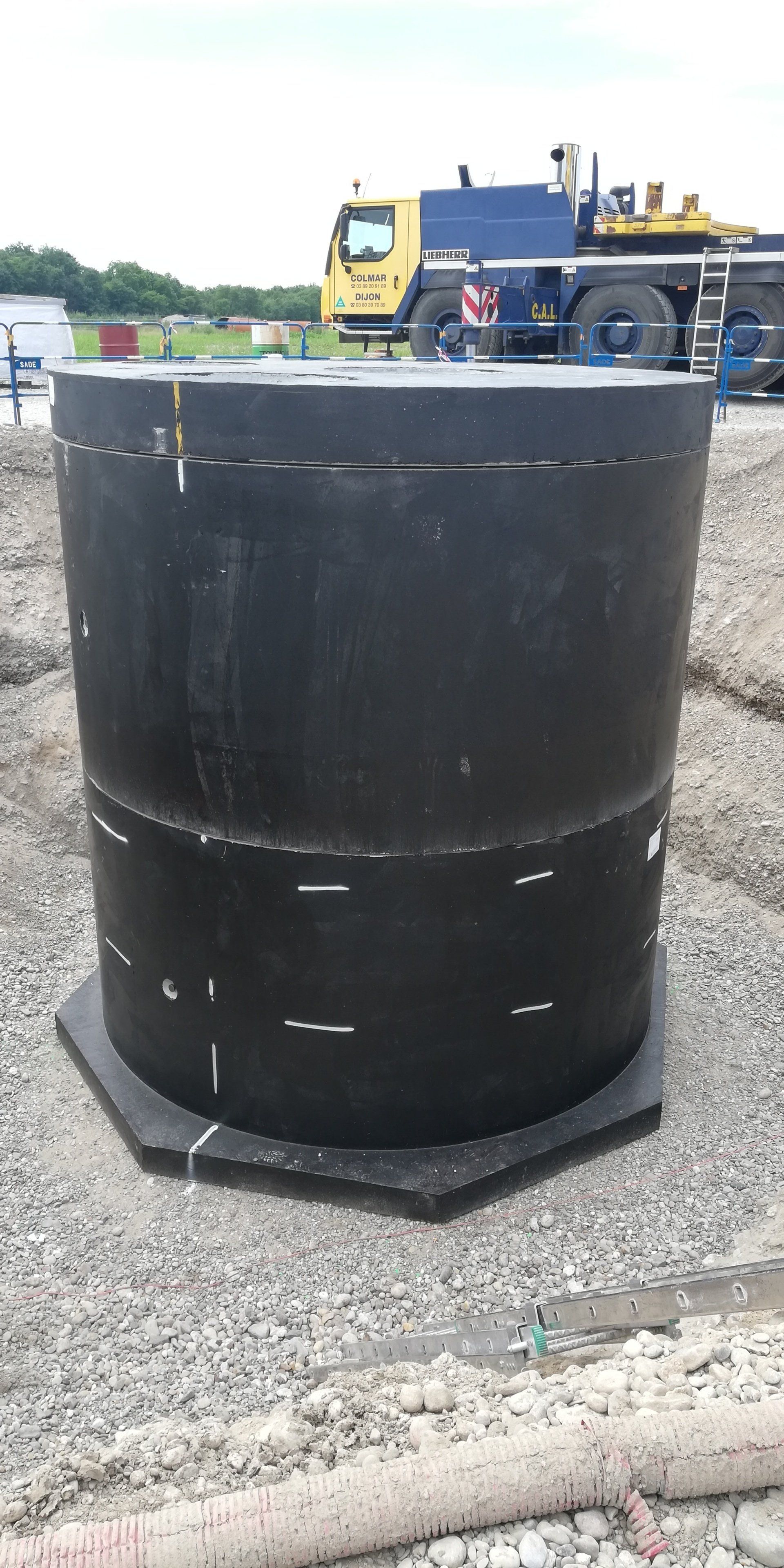

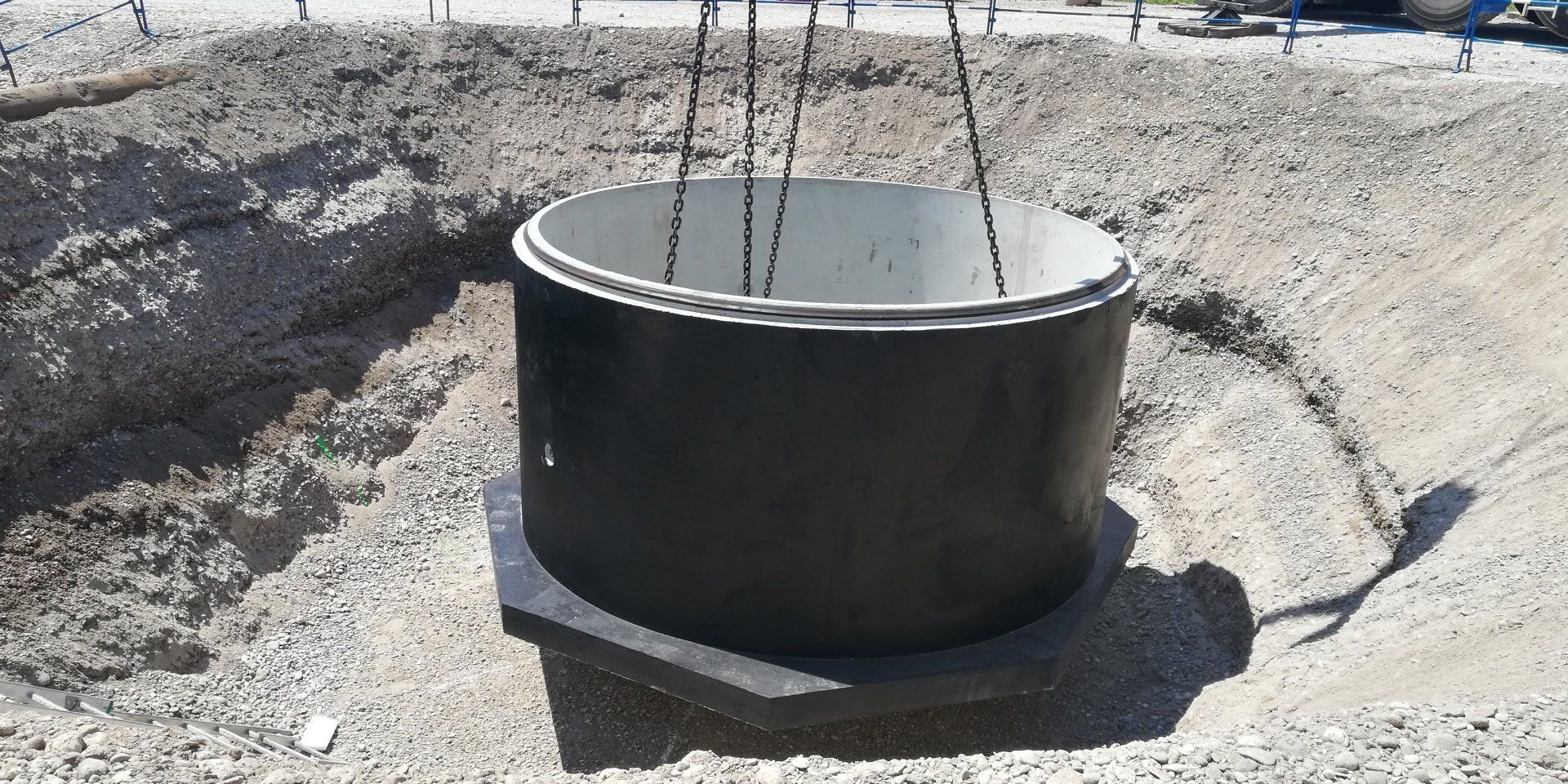

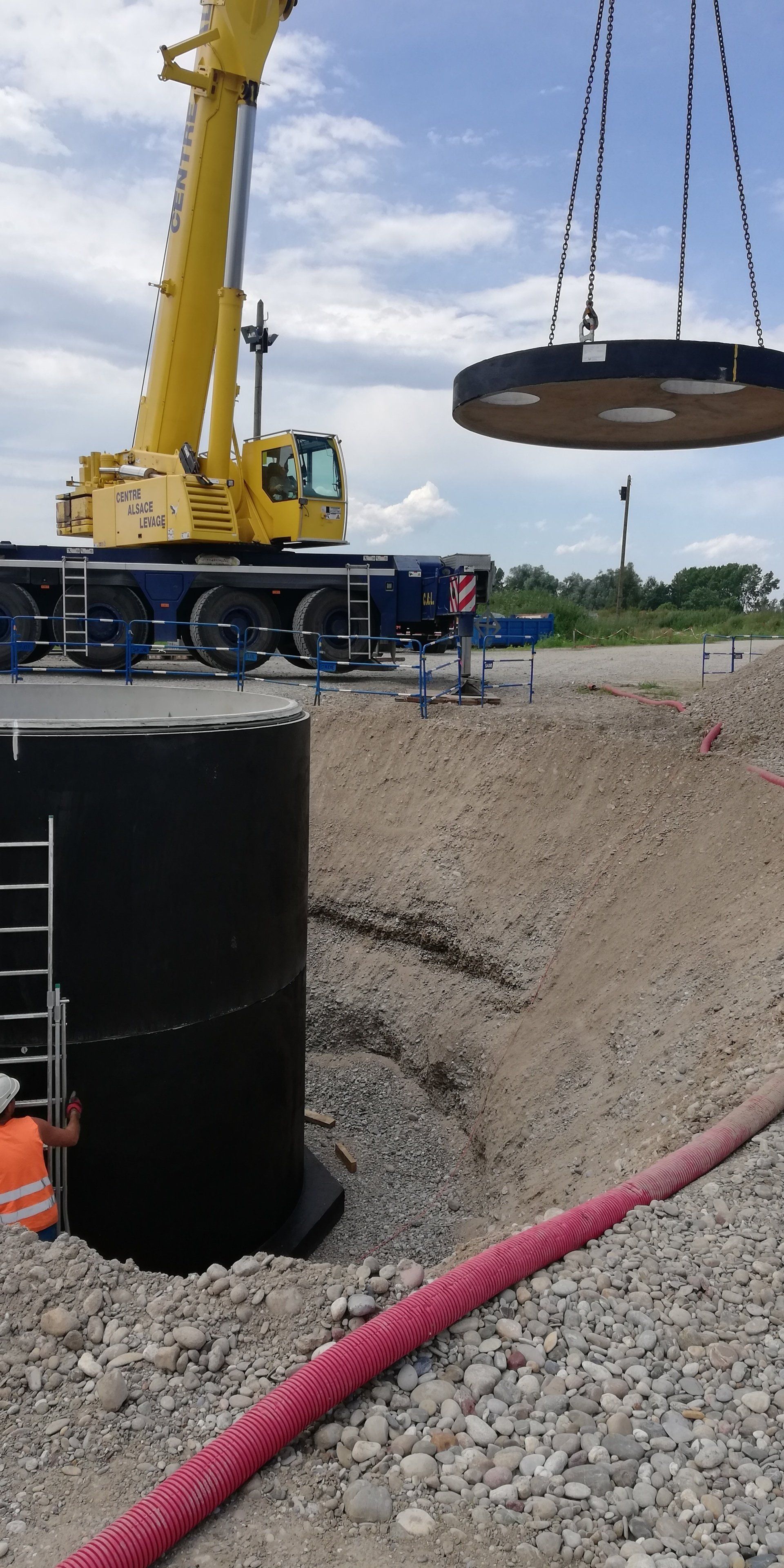

Fosse de stockage eaux usées

Ø3500 avec revêtement bitumineux, puisard intégré

et couronne de lestage

- Dimensions intérieures : Ø3500 x Ht 3.82m

- Poids total : 36.15 tonnes

- Poids de l'élément le plus lourd : 20.75 tonnes

- Fabricant : M. R. B.

- Réalisation : juin 2019

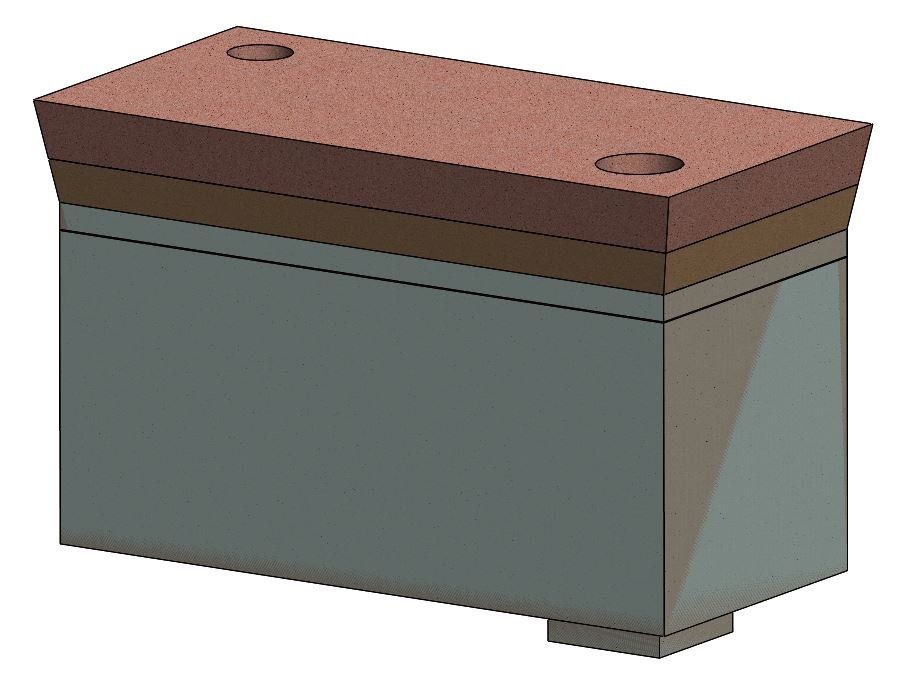

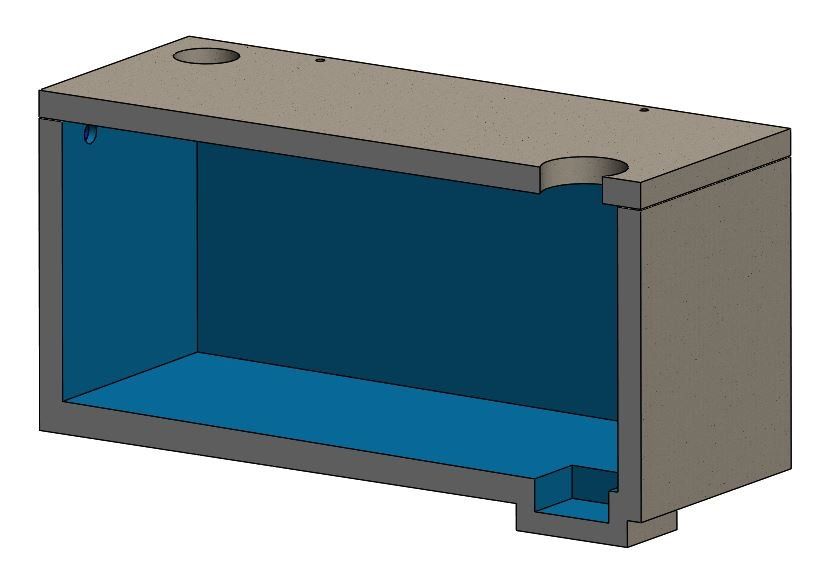

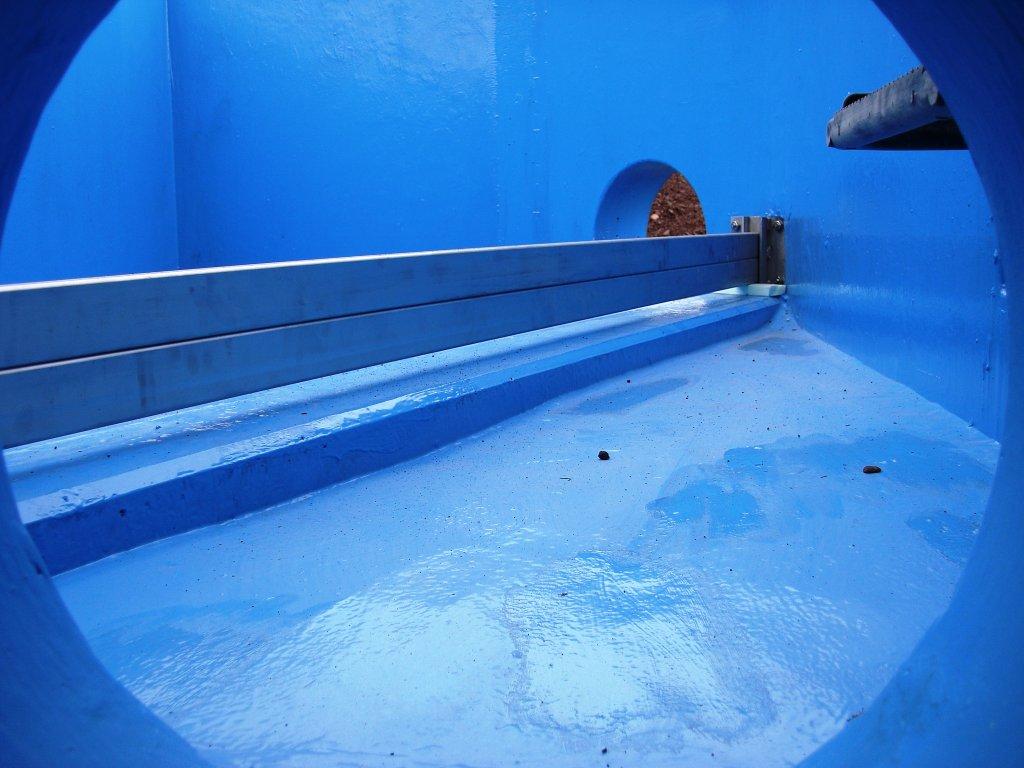

Fosse de rétention 35m3

avec revêtement époxy et puisard "dalle collée"

- Dimensions intérieures : 6.00 x 2.50 x Ht 2.90m

- Poids total : 55.131 tonnes

- Poids de l'élément le plus lourd : 43.45 tonnes

- Fabricant : M. R. B.

- Réalisation : juin 2019

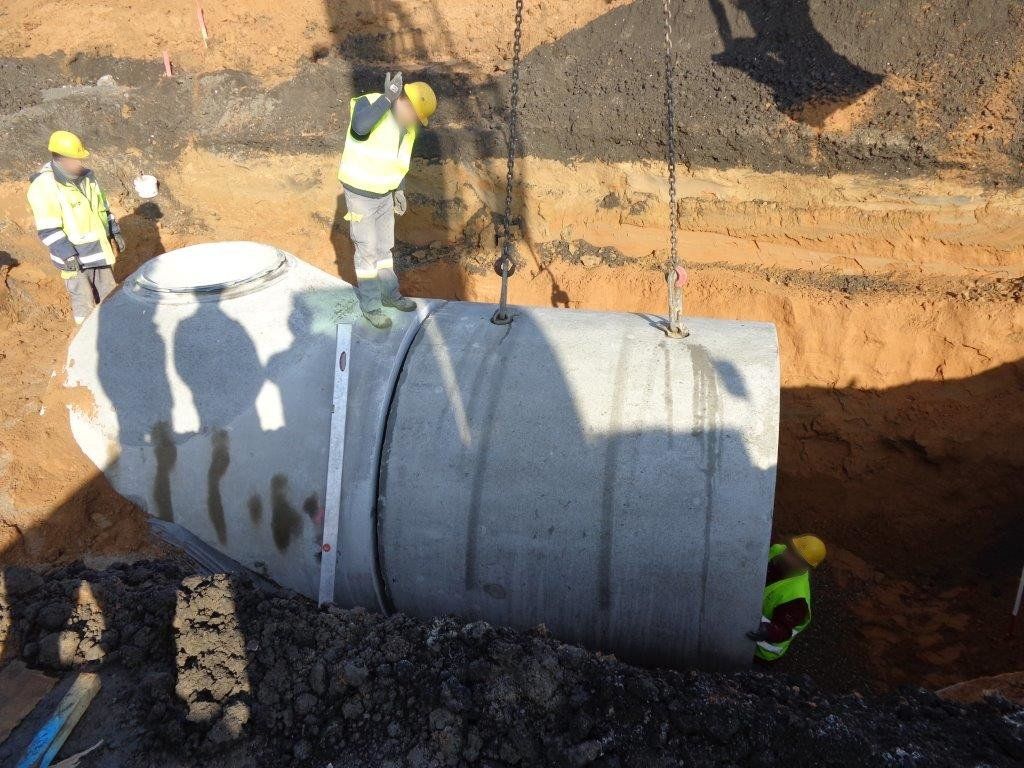

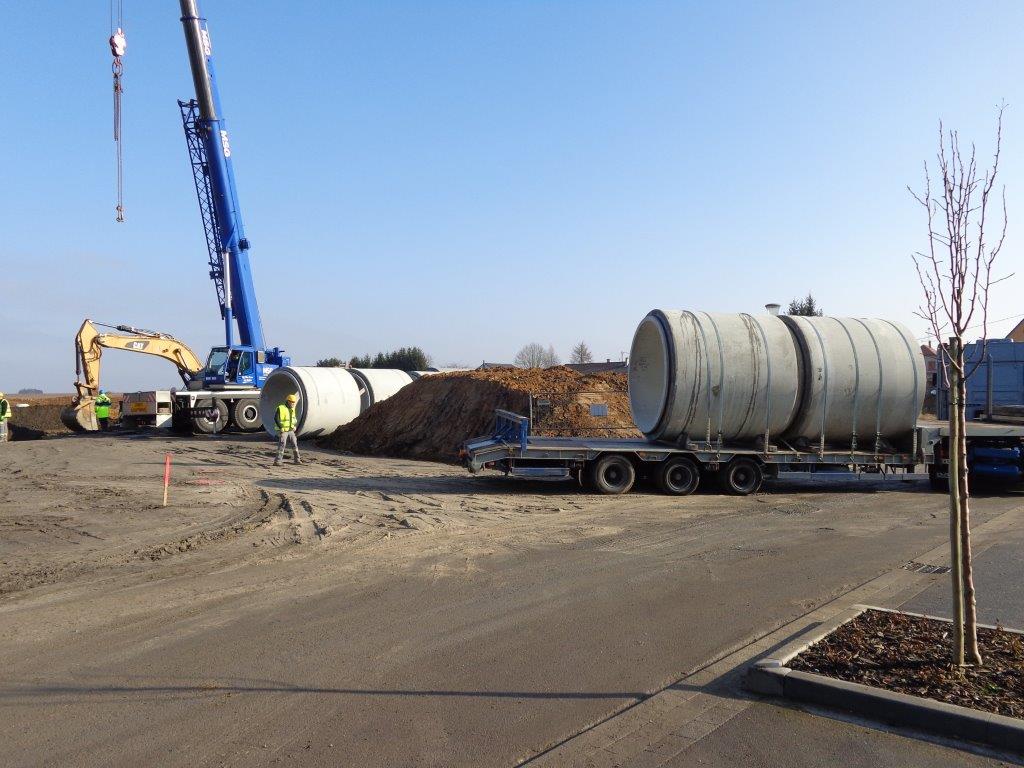

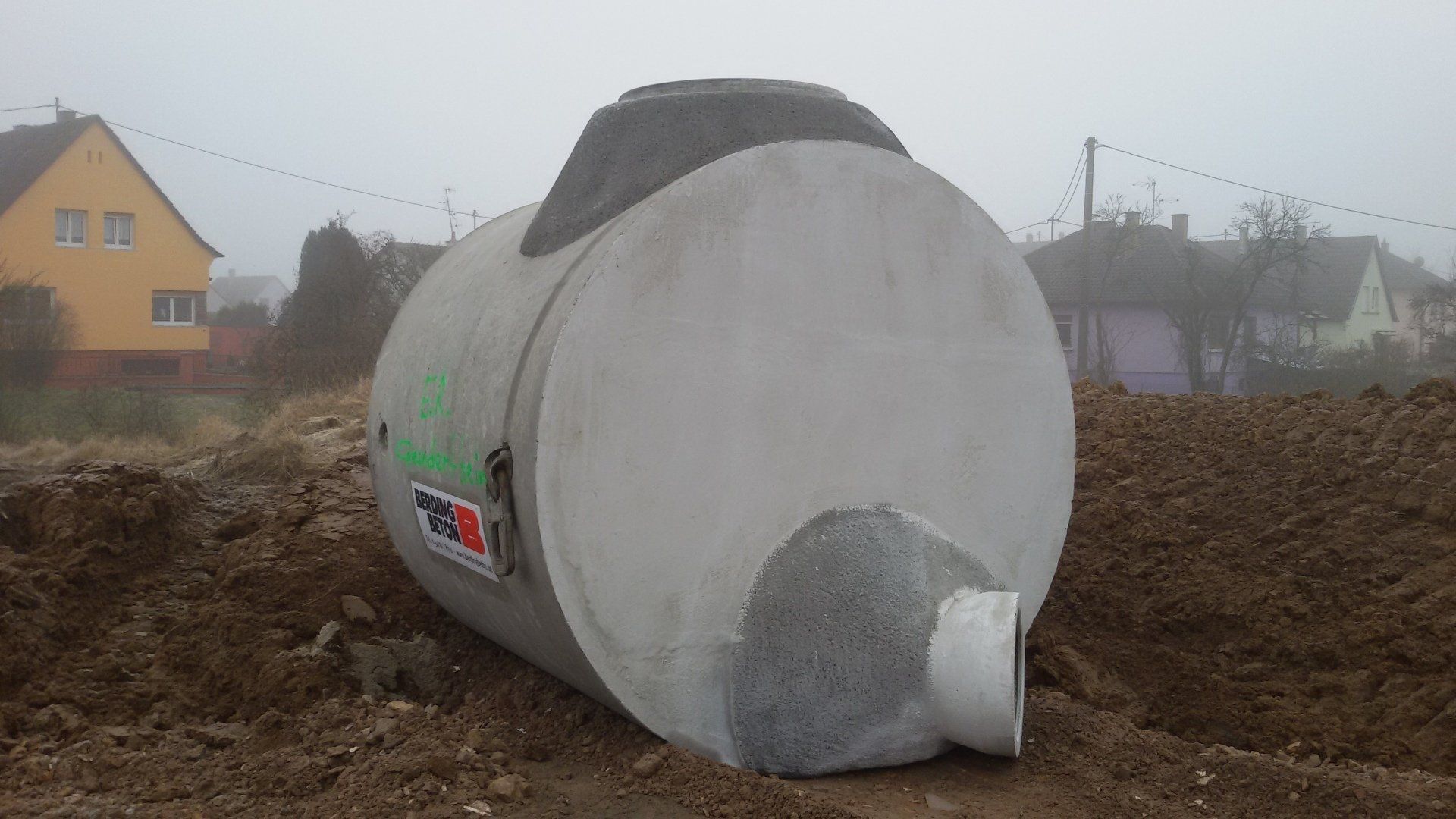

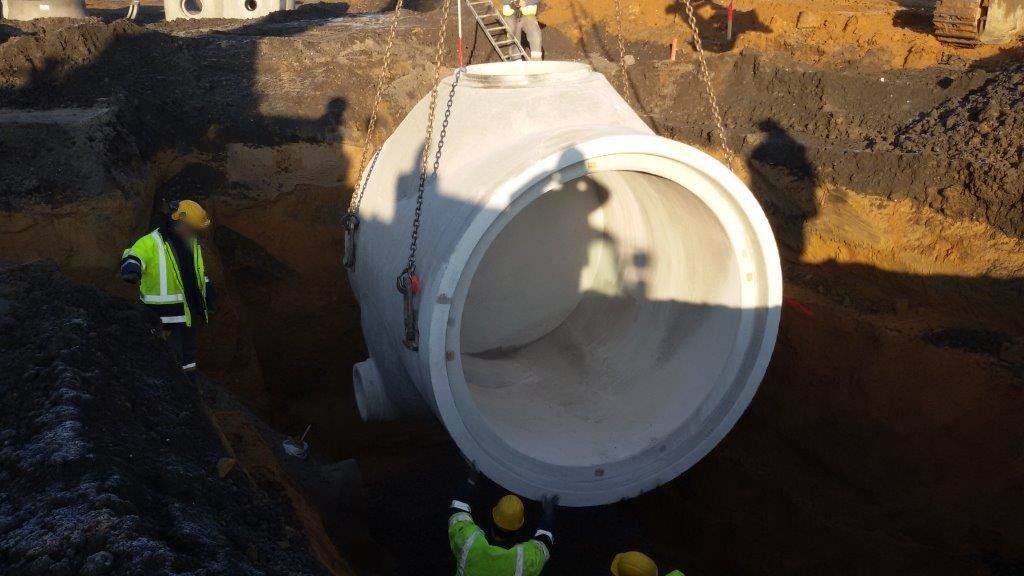

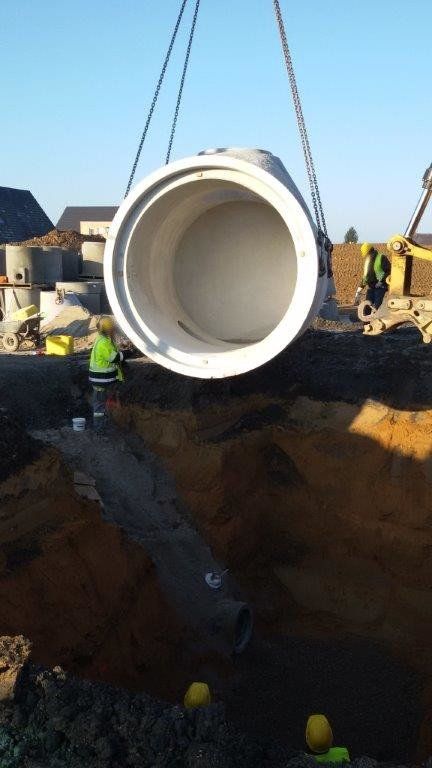

Bassin de rétention Ø2200 cunette

avec cheminées centrées,

Tuyau avec aciers en attente pour reprise de bétonnage avec l'existant,

gabarit de pose (pour réglage précis de l'axe de la cunette).

- Fabricant : Berding Beton

- Réalisation : mai 2019

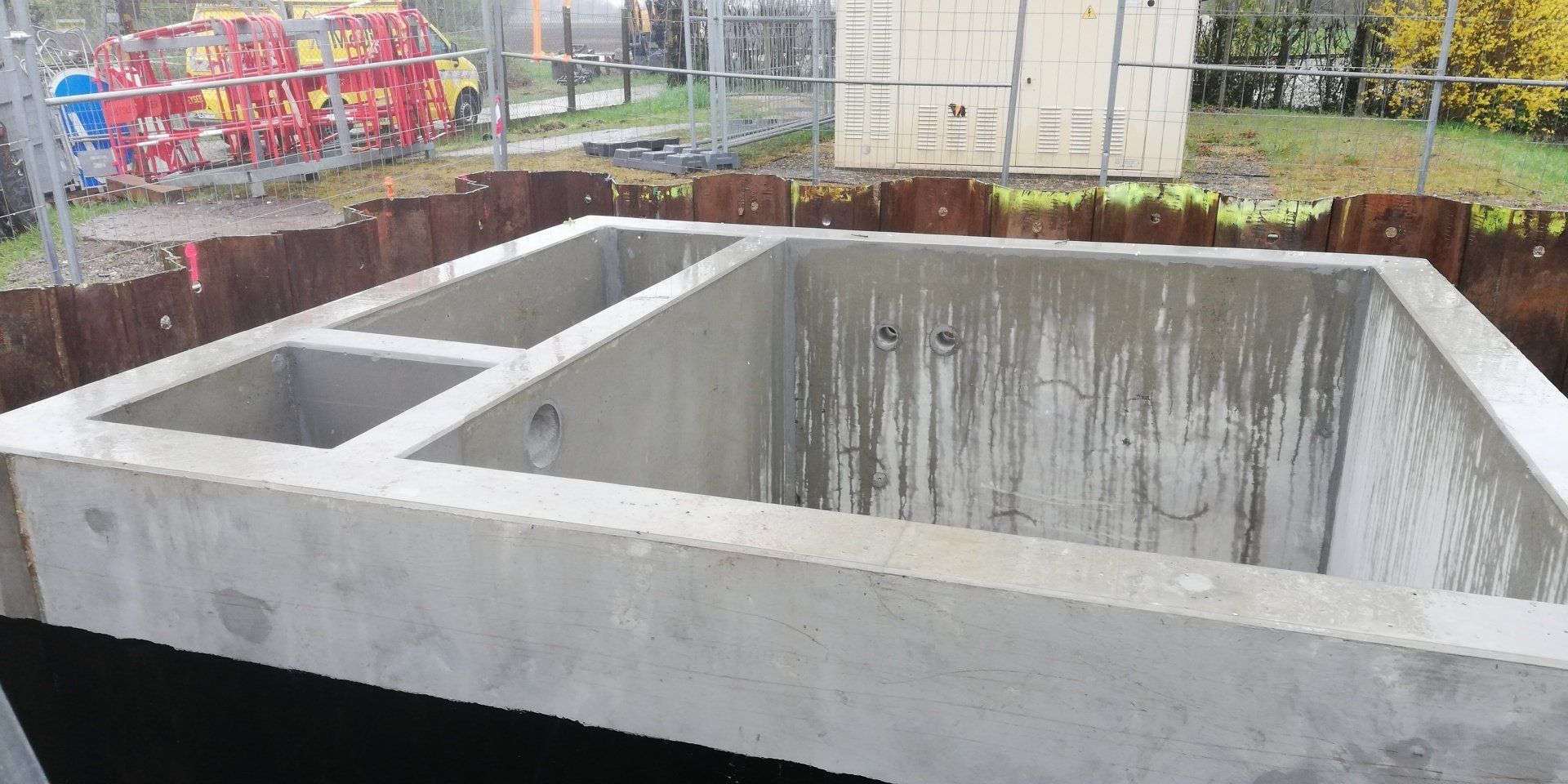

Station de traitement

Assemblage des éléments avec système "Ankrobox", joint hydrogonglant et joint butyle.

Ouvrage composé d'une chambre collecteur, 2 chambres techniques sèches (avec mise à la terre), d'une chambre pour biofiltre et d'une cheminée d'accès indépendante.

- Dimensions intérieures : 3.30 x 3.70 x Ht 5.20m

- Poids total : 80.90 tonnes

- Poids de l'élément le plus lourd : 28.30 tonnes

- Fabricant : Kleihues

- Réalisation : avril 2019

Poste de refoulement

Ø2500 avec fond tronconique, dalle avec feuillures, et couronne de lestage

- Dimensions intérieures : Ø2500 x Ht 4.92m

- Poids total : 29.80 tonnes

- Poids de l'élément le plus lourd : 13.55 tonnes

- Fabricant : M. R. B.

- Réalisation : avril 2019

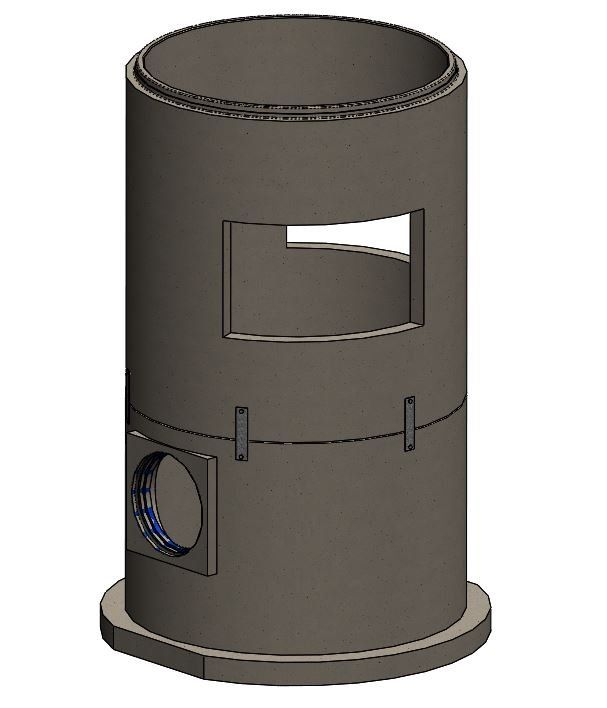

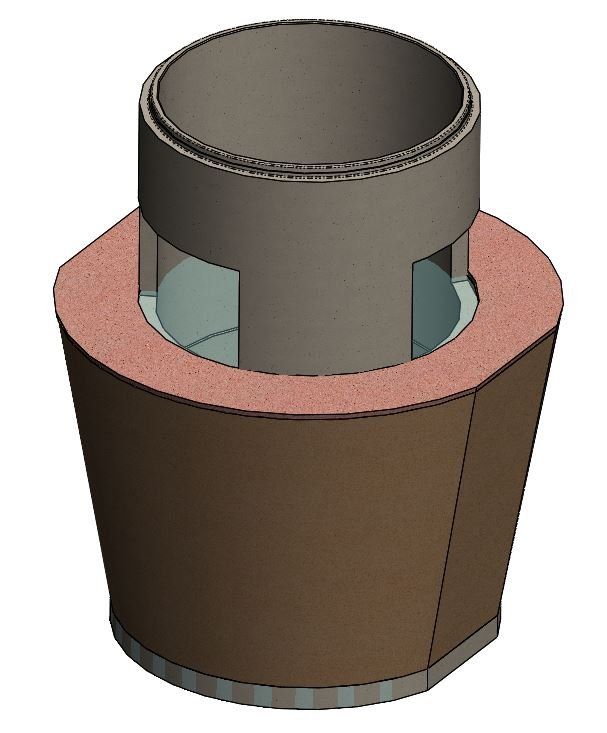

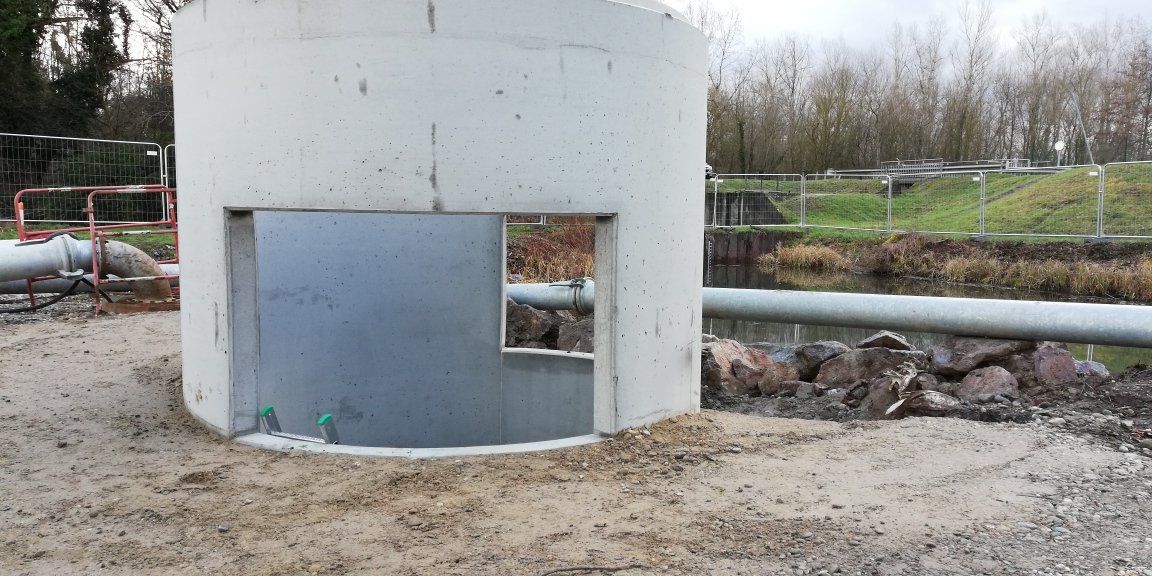

Ouvrage de déversement Ø2500

avec 2 réservations Ht 1000x1500mm pour déverse

branchement Ø800 fonte avec manchette Predl

et couronne de lestage

- Dimensions intérieures : Ø2500 x Ht 4.71m

- Poids total : 16.25 tonnes

- Poids de l'élément le plus lourd : 8.95 tonnes

- Fabricant : M. R. B.

- Réalisation : mars 2019

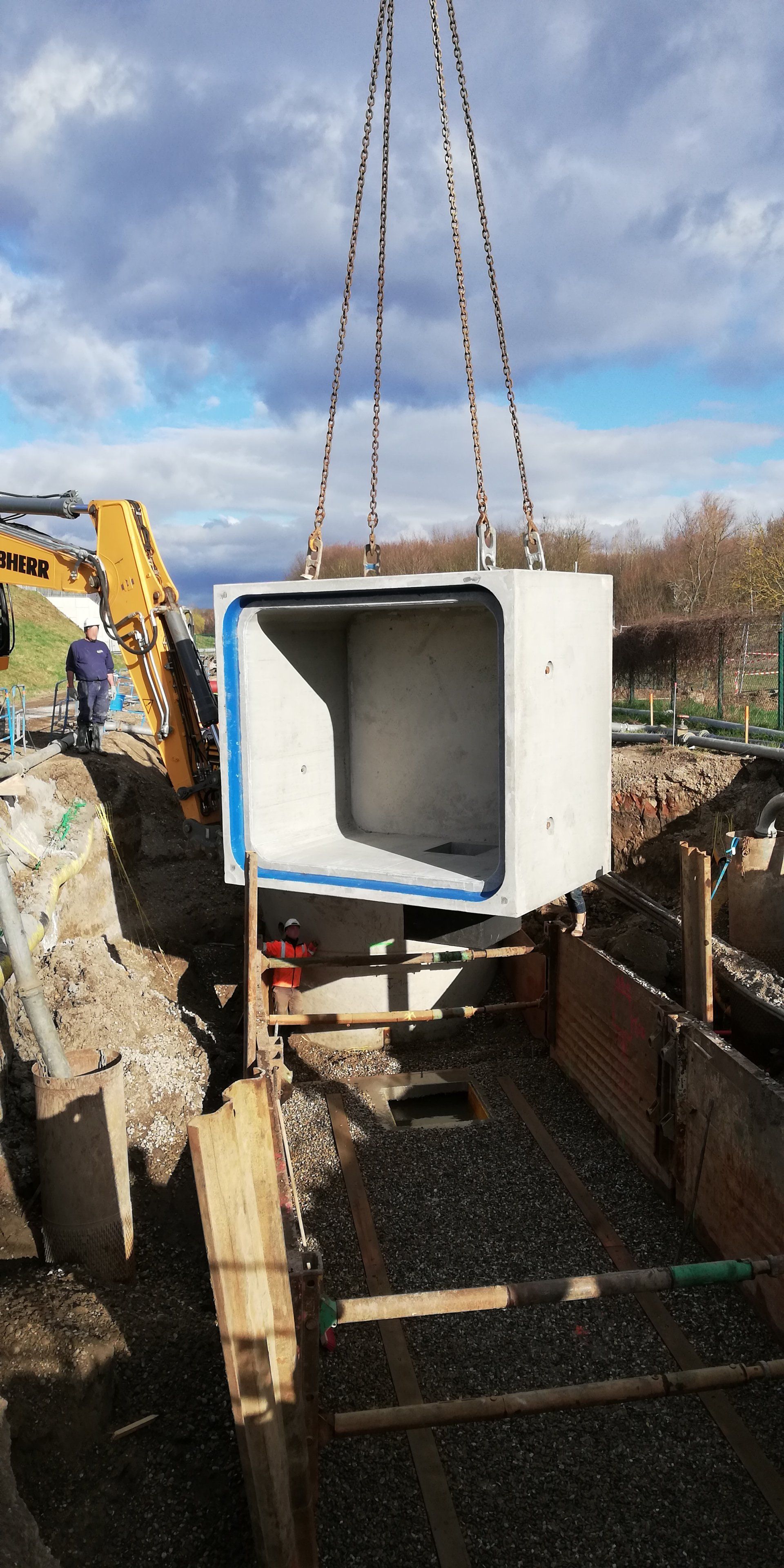

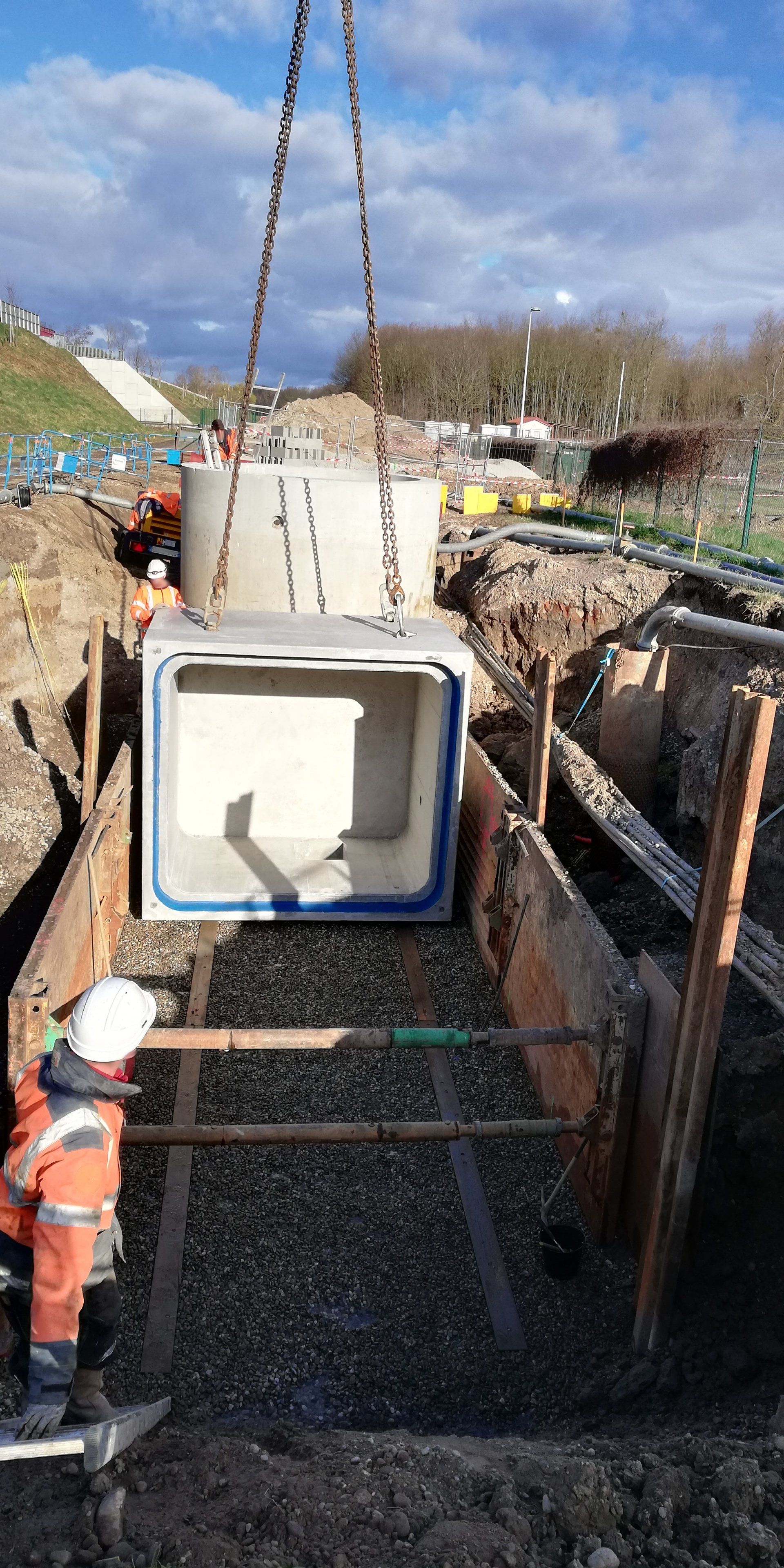

Chambre de vanne

en cadres section 250x280cm

avec puisard intégré,

chambre immergée dans la nappe (jusqu'à une immersion totale)

- Dimensions intérieures : 8.00 x 2.80 x Ht 2.50m

- Poids total : 66.85 tonnes

- Poids de l'élément le plus lourd : 28.80 tonnes

- Fabricant : Kleihues

- Réalisation : mars 2019

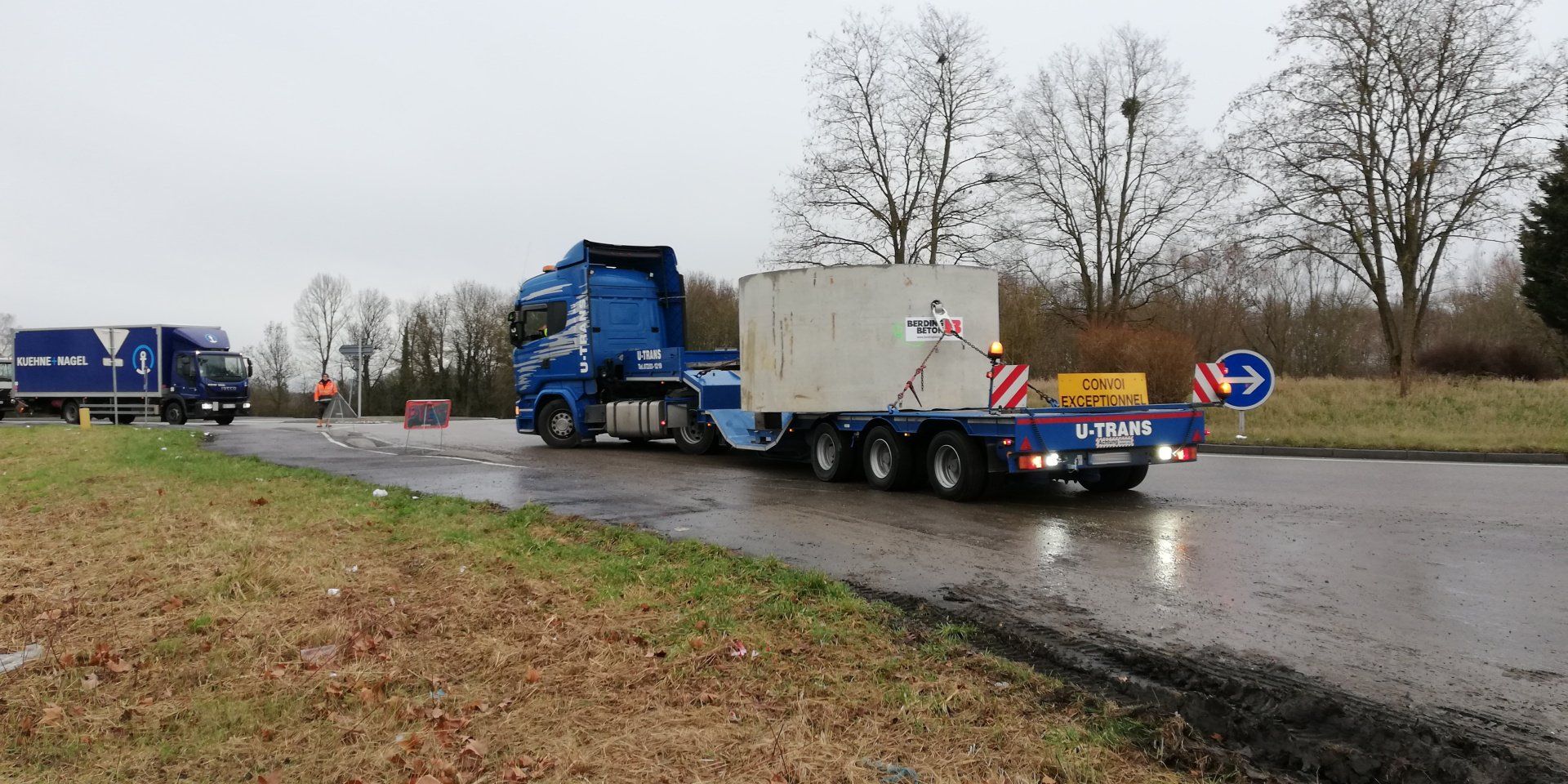

Poste de refoulement sous forme de tuyaux Ø3000/Ø3600

Ouvrage immergé dans la nappe sur une hauteur jusqu'à 5.95m.

- hauteur totale : 8.12m

- hauteur intérieure : 6.30m

- Poids total : 65.30 tonnes

- Poids de l'élément le plus lourd : 23.65 tonnes

- Fabricant : Berding Beton

- Réalisation : février 2019

Déversoir d'orage

Lame déversante longueur 3.00m

- Dimensions intérieures : 3.10 x 2.10 x Ht 1.65m

- Poids total : 18.65 tonnes

- Poids de l'élément le plus lourd : 13.40 tonnes

- Fabricant : Kleihues

- Réalisation : février 2019

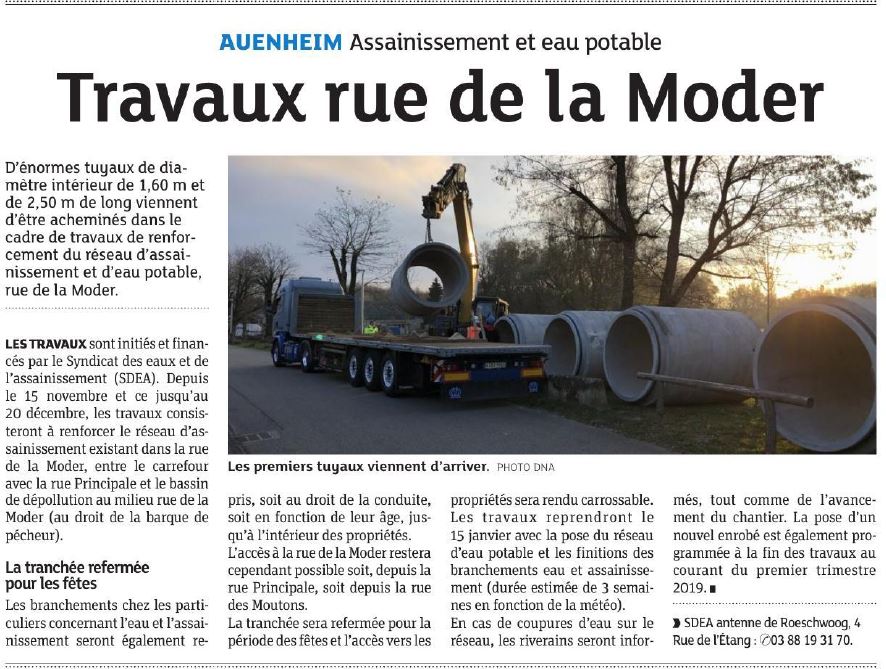

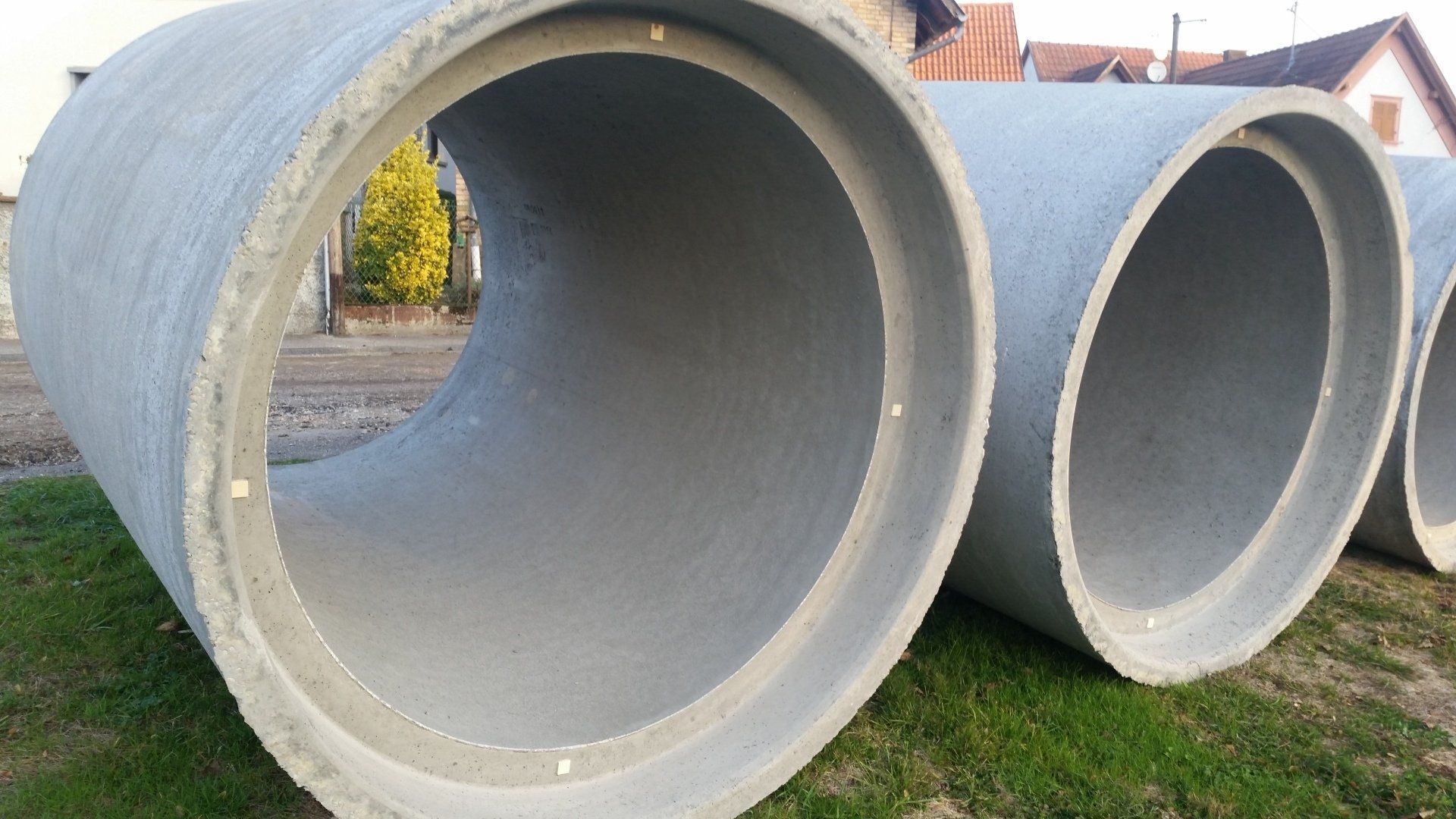

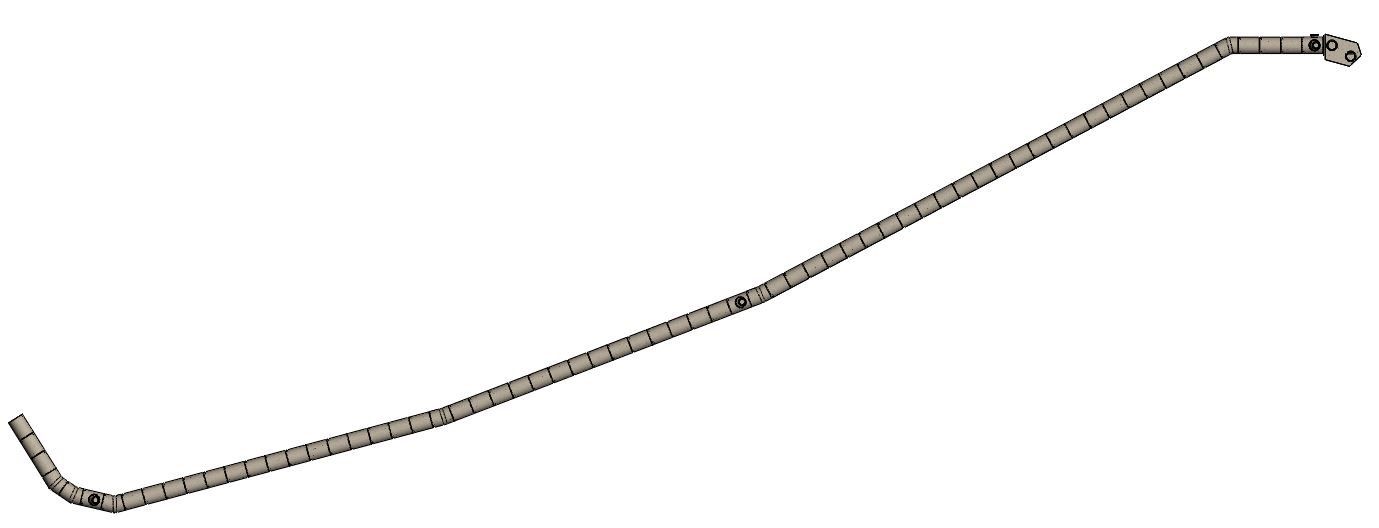

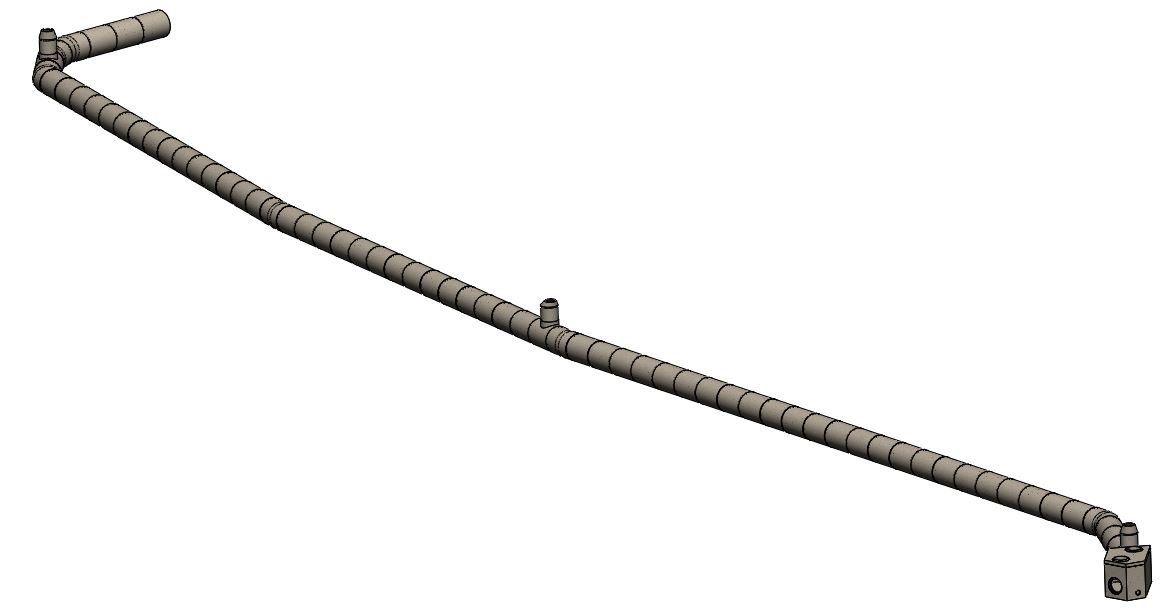

Réseau d'assainissement

en tuyaux Ø1600

165m de tuyaux avec cheminées centrées, tuyaux coudés,  raccodement de tuyaux Ø600BA

(+ déversoir d'orage - Fabricant Kleihues)

- Fabricant : Berding Beton

- Réalisation : novembre 2018

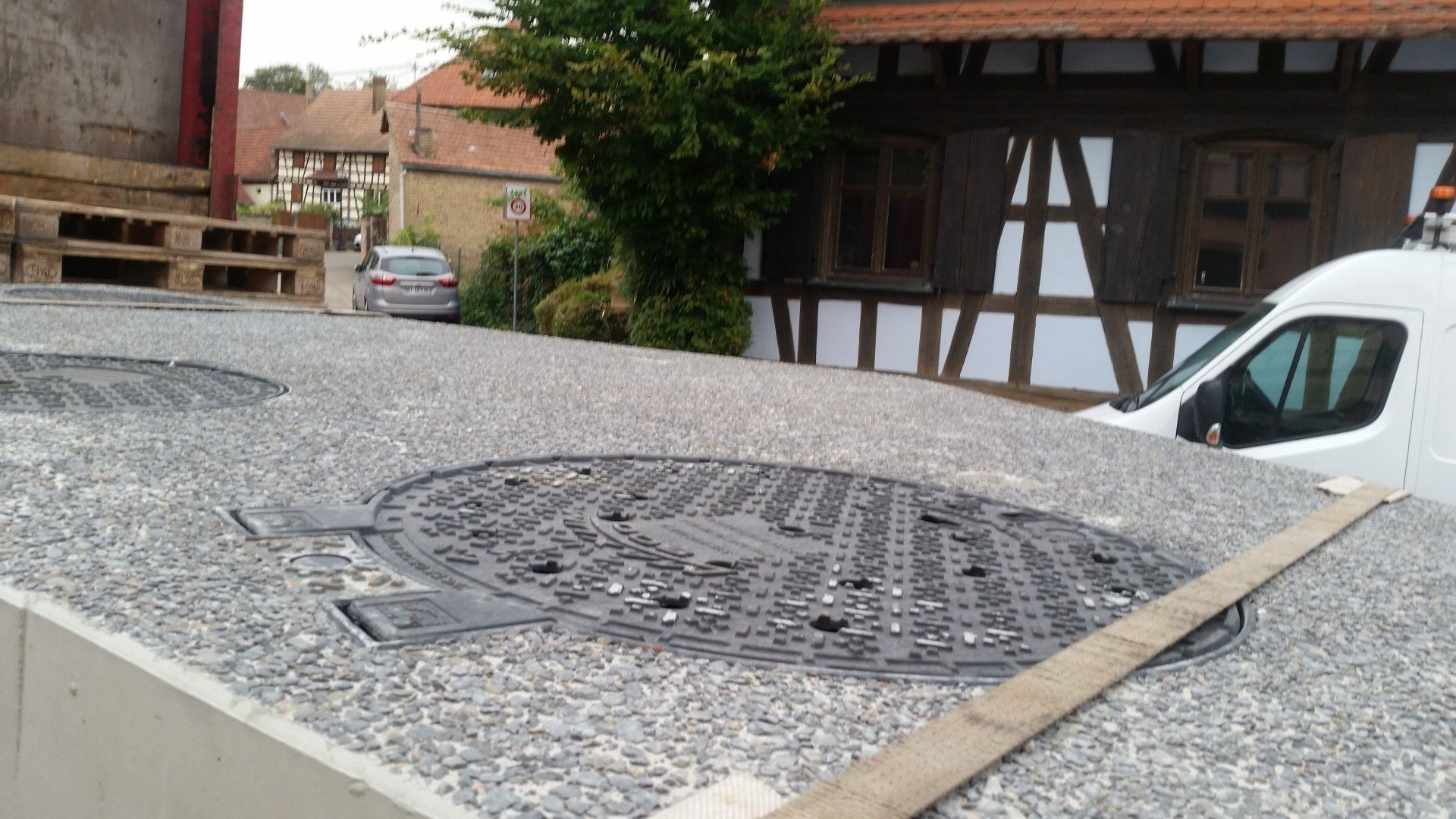

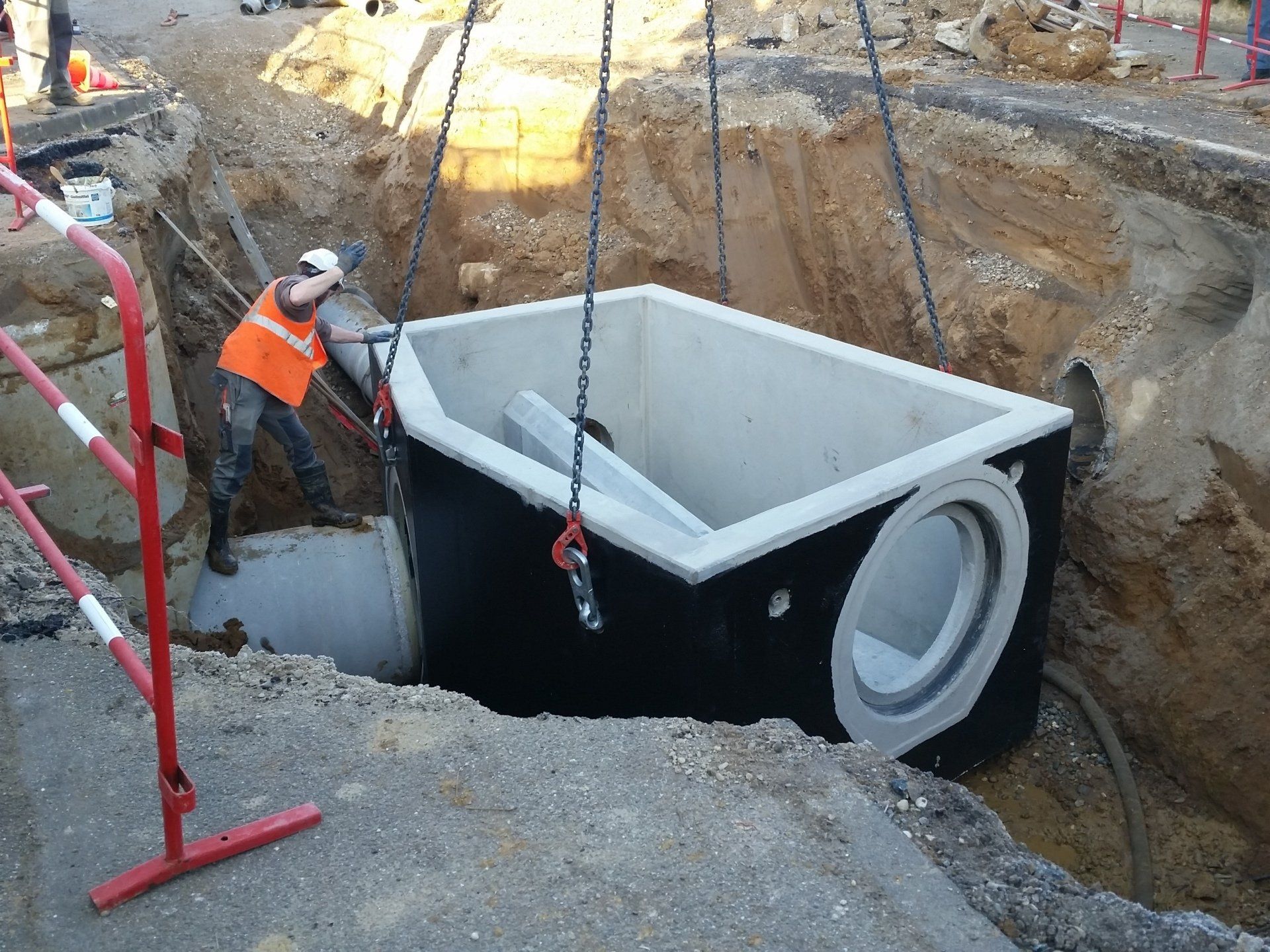

Déversoir d'orage

avec dalle en béton désactivé

avec scellement des tampons en usine,

chambre pour clapet anti-retour,

anti-ripage par système "Ankrobox"

- Dimensions intérieures : 2.85 x 4.25x Ht 1.30m

- Poids total : 19.50 tonnes

- Poids de l'élément le plus lourd : 15.10 tonnes

- Fabricant : Kleihues

- Réalisation : octobre 2018

Chambre collecteur et de comptage eau potable

Assemblage des éléments avec système "Ankrobox", joint hydrogonglant et joint butyle.

- Dimensions intérieures : 2.00 x 2.50 x Ht 3.36m

- Poids total : 33.50 tonnes

- Poids de l'élément le plus lourd : 10.50 tonnes

- Fabricant : Kleihues

- Réalisation : septembre 2018

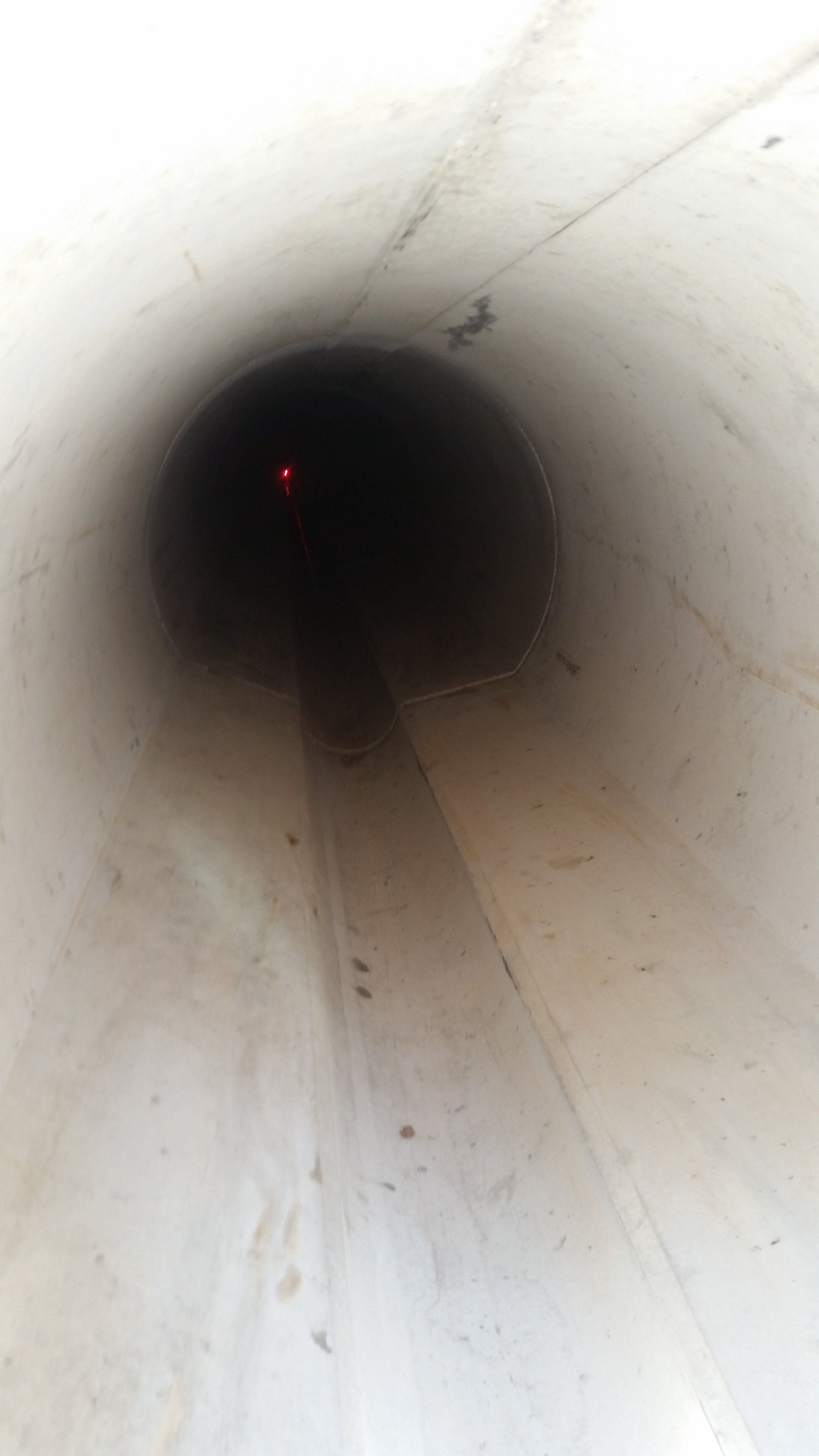

Réseau d'assainissement

en tuyaux Ø800 BA

à cunette de temp sec

Tuyaux à emboitement mi- épaisseur, à joint intégré, fabriqué en démoulage différé



- Fabricant : Berding Beton

- Réalisation : juillet 2018

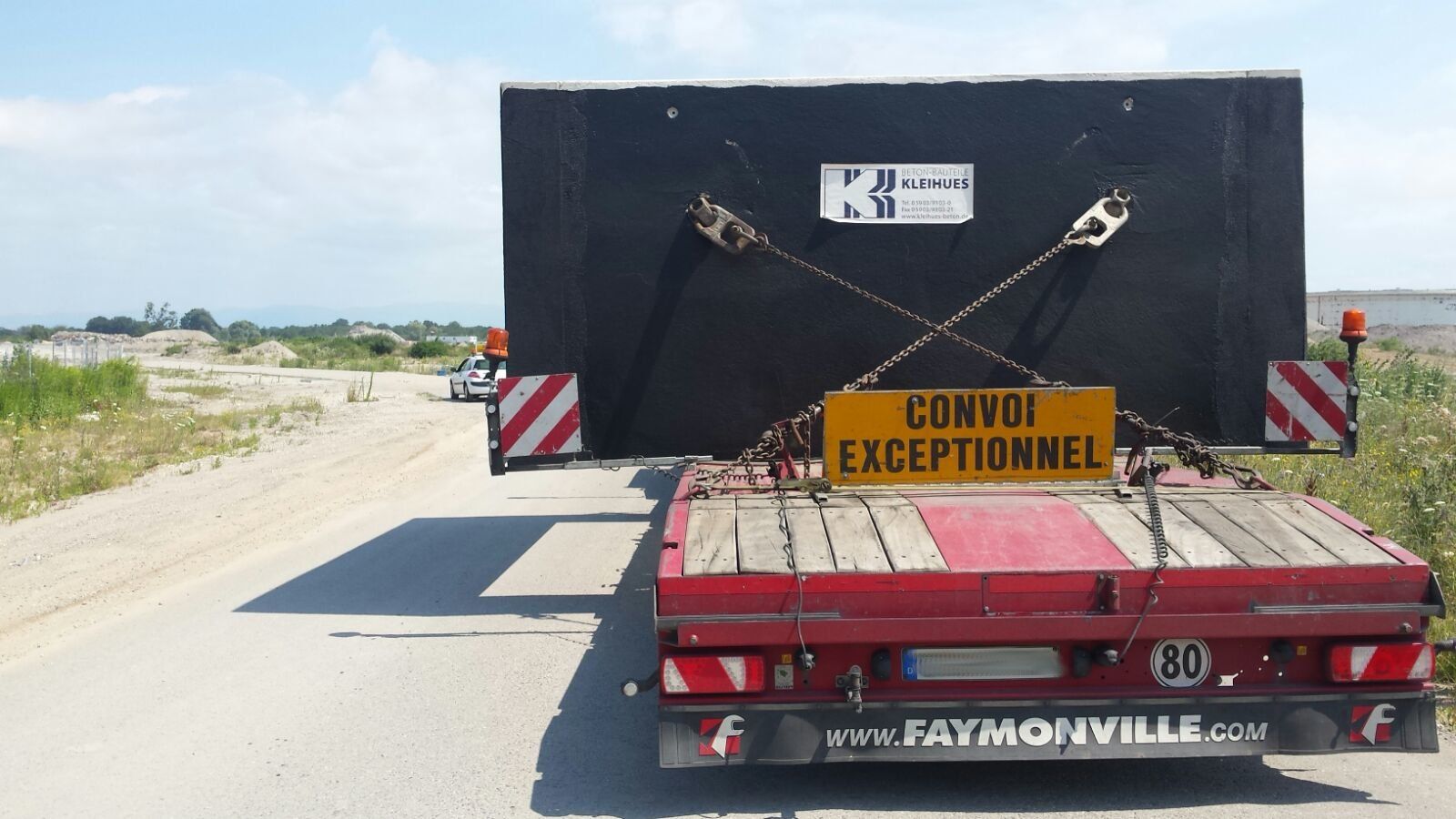

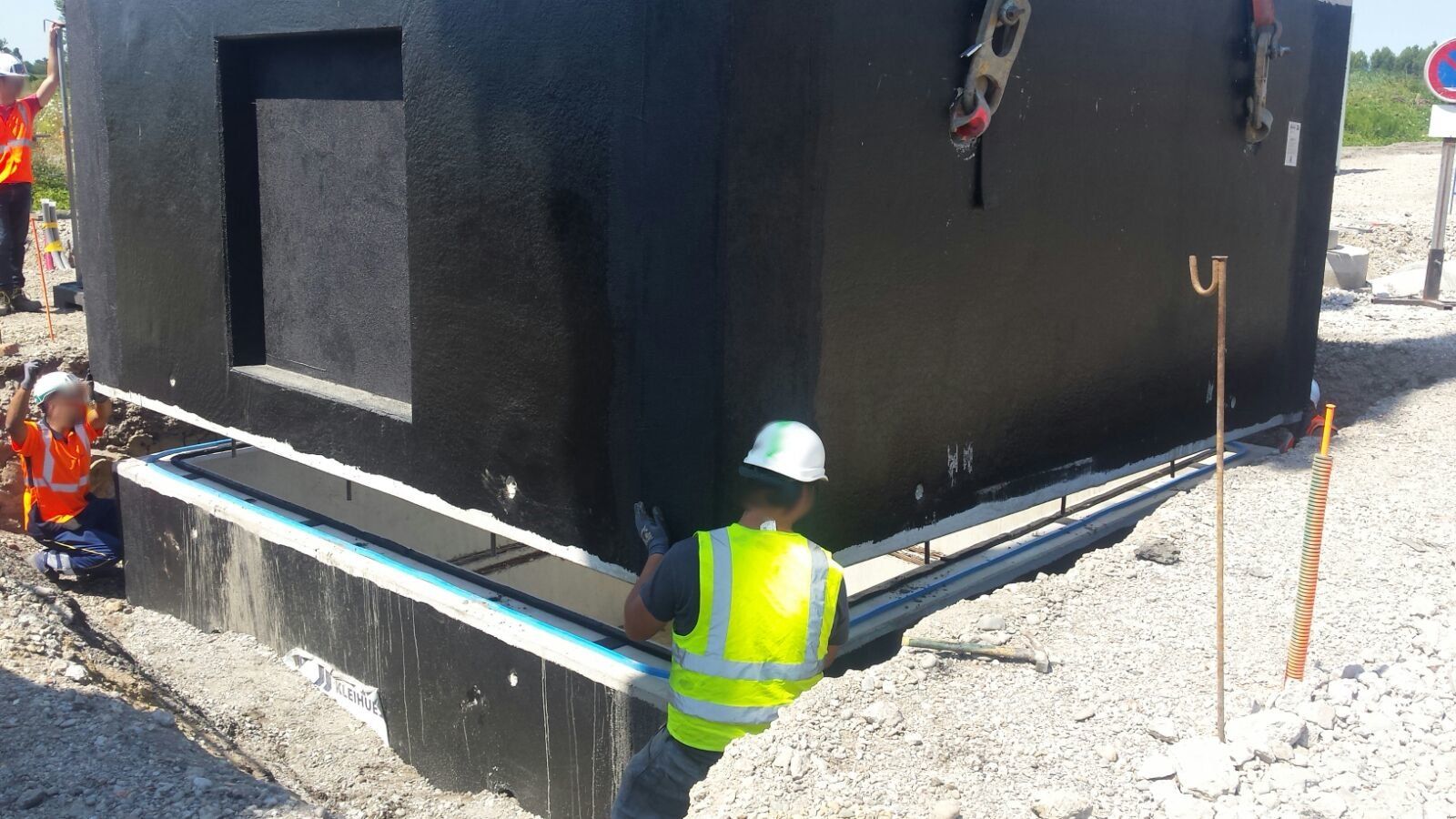

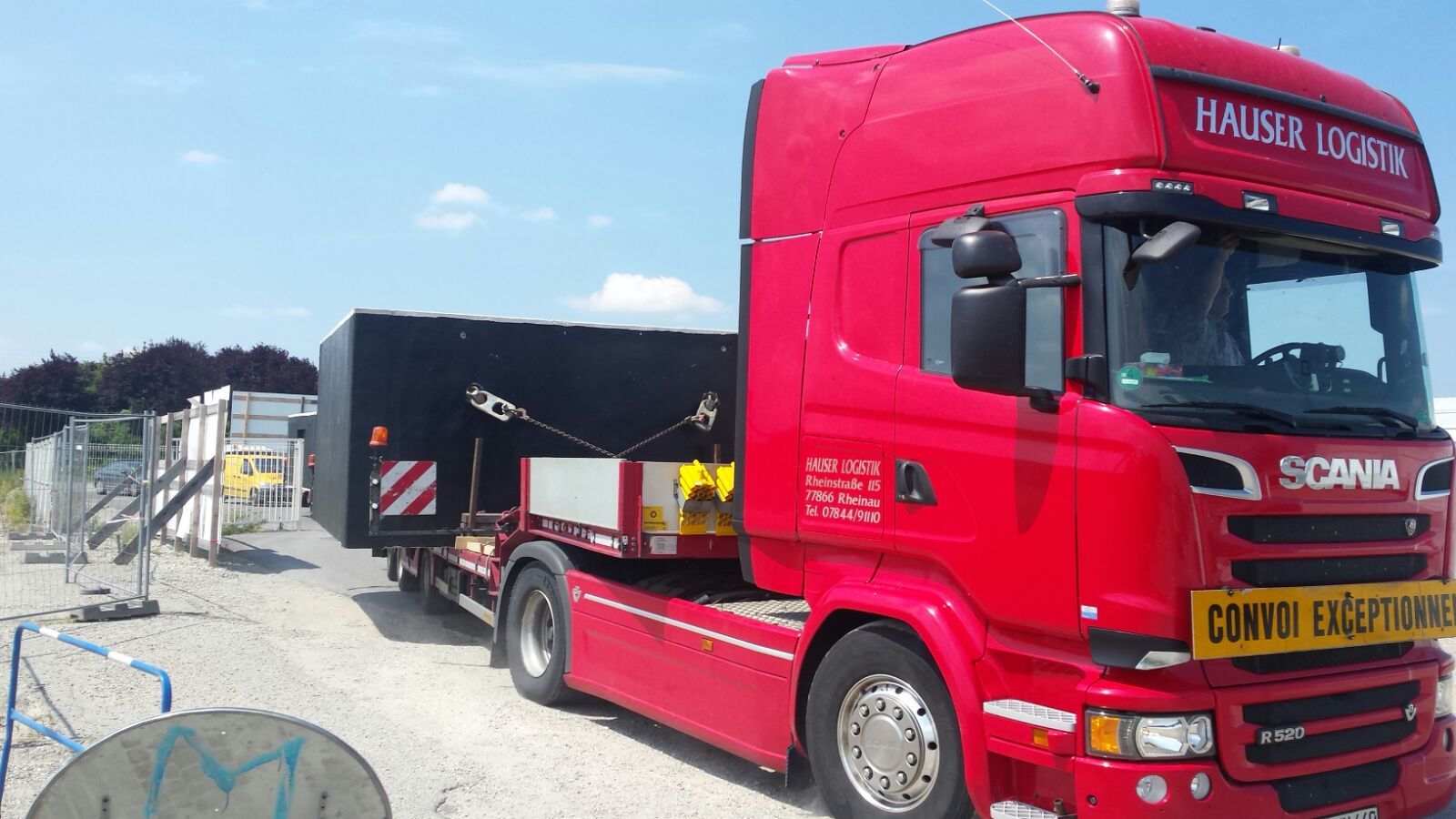

Station de relevage

à poser par havage

Assemblage des éléments avec système "Ankrobox" + plaques boulonnées, joint hydrogonglant et joint butyle.

- Dimensions intérieures : 4.00 x 4.00 x Ht 4.54m

- Poids total : 85 tonnes

- Poids de l'élément le plus lourd : 27.60 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2018

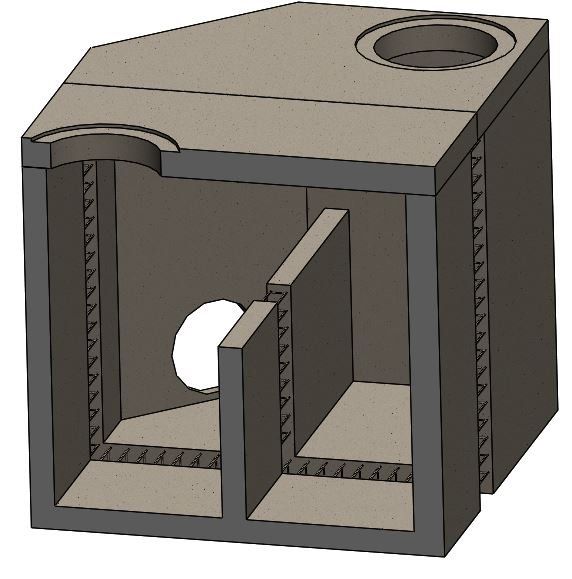

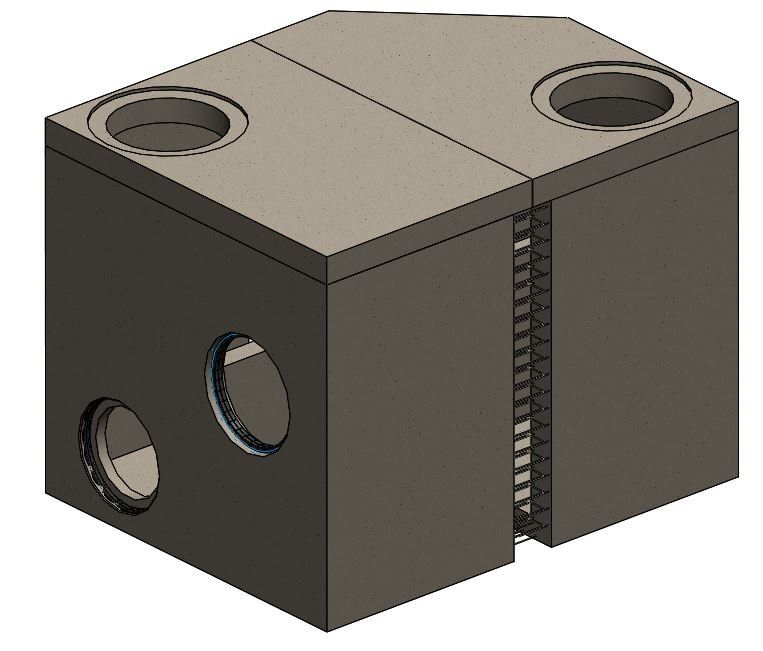

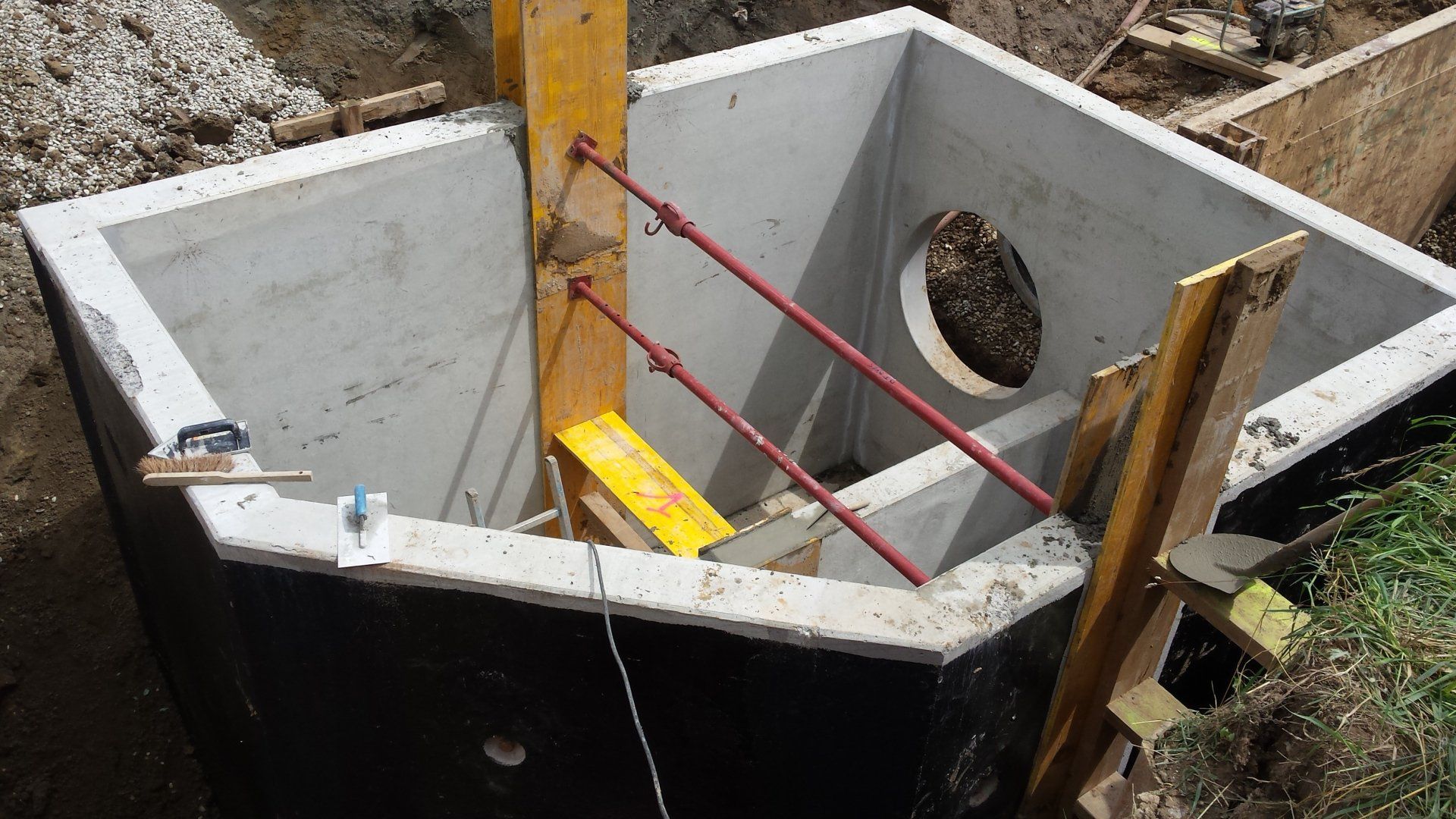

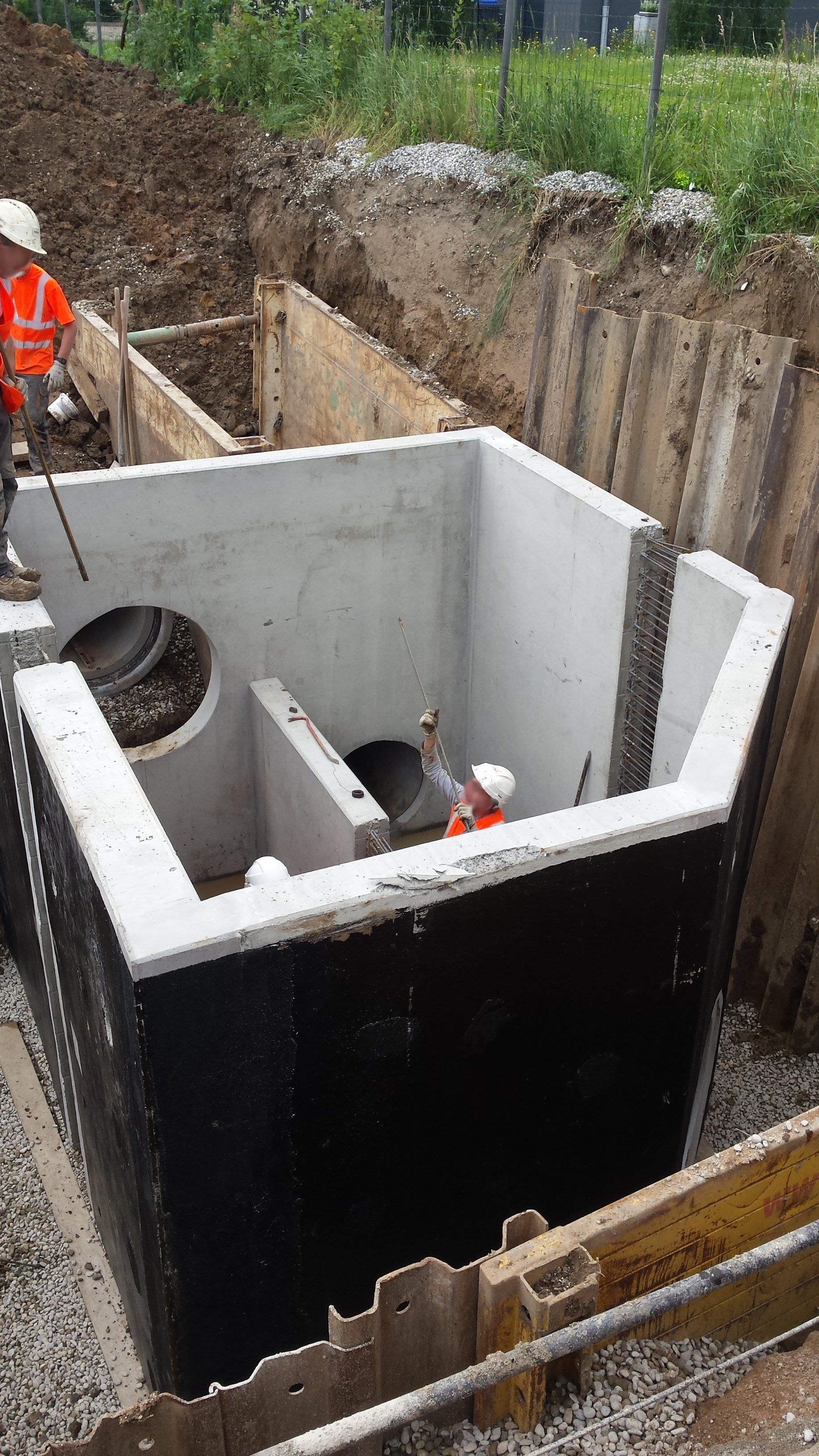

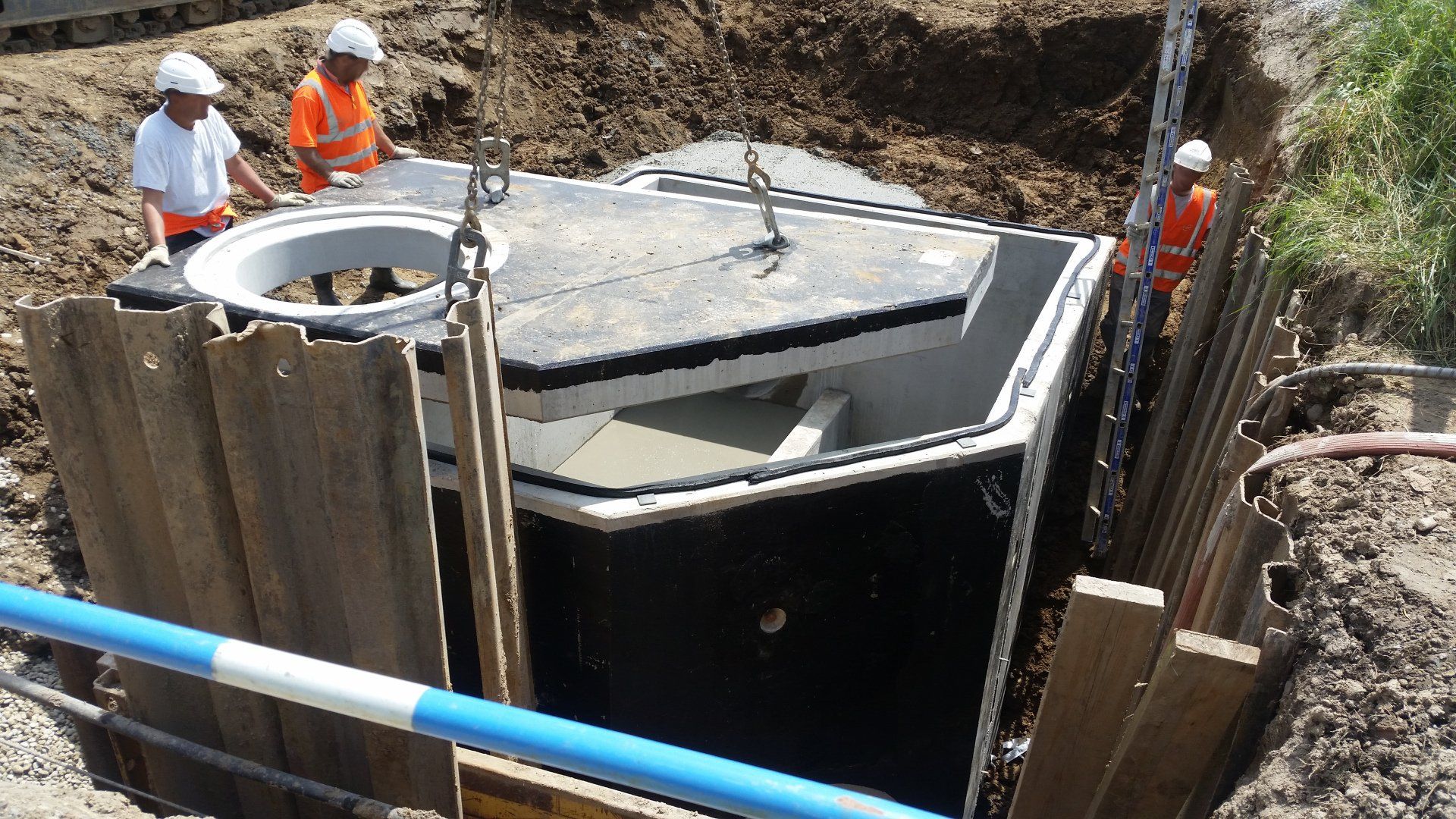

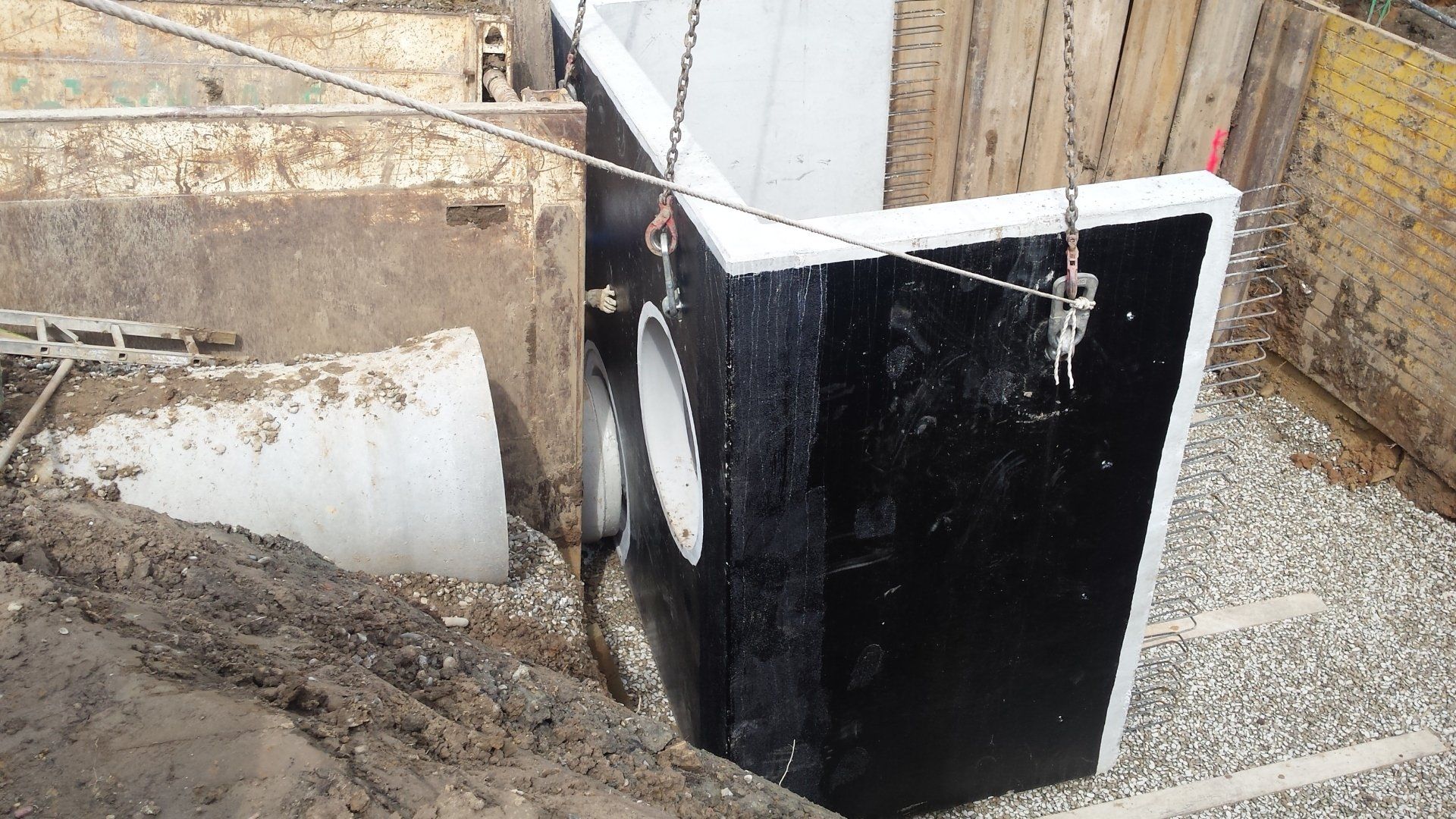

Déversoir d'orage

à claveter sur chantier

- Dimensions intérieures : 4.00 x 3.00 x Ht 2.90m

- Poids total : 36.50 tonnes

- Poids de l'élément le plus lourd : 14.90 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2018

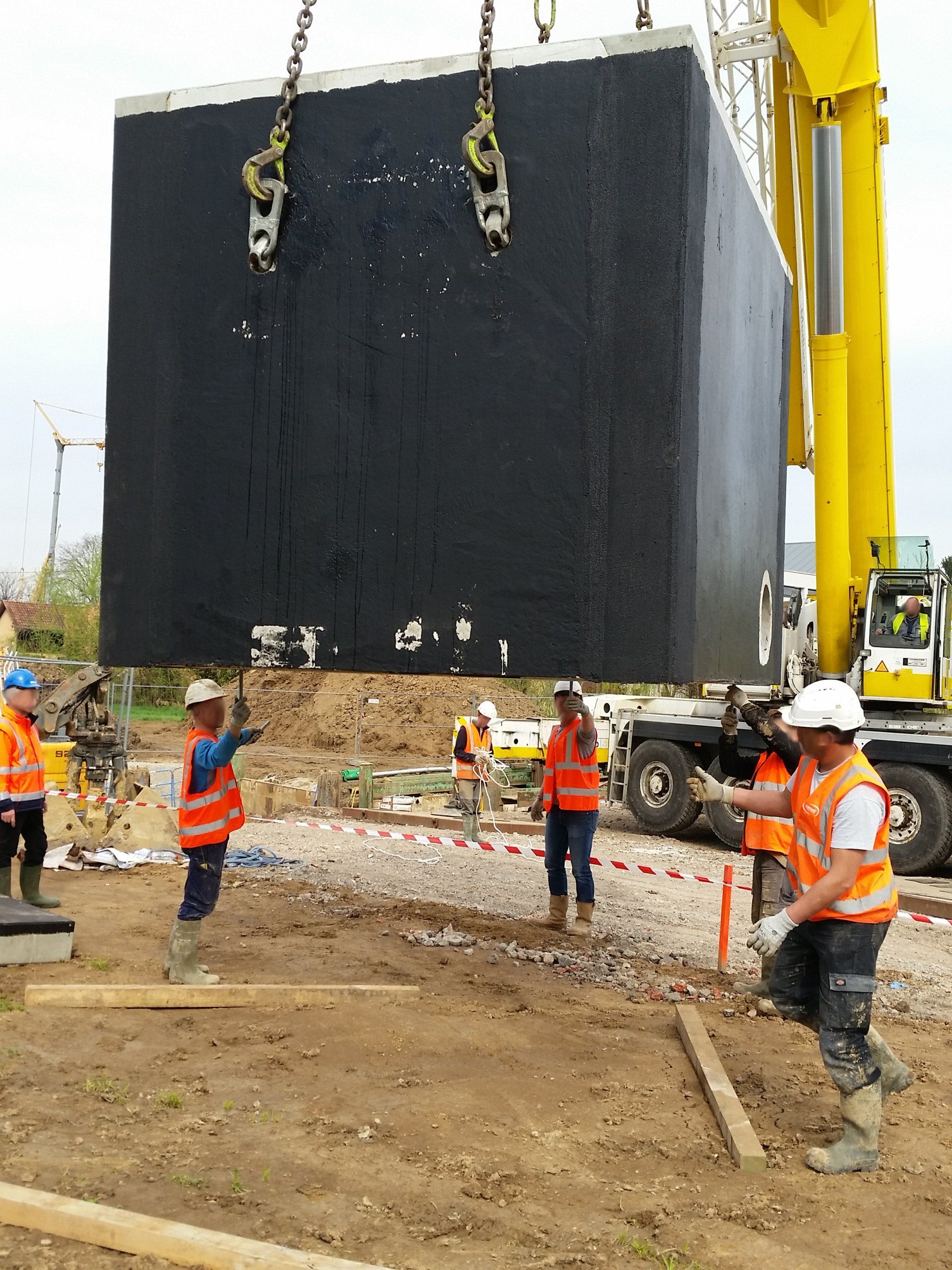

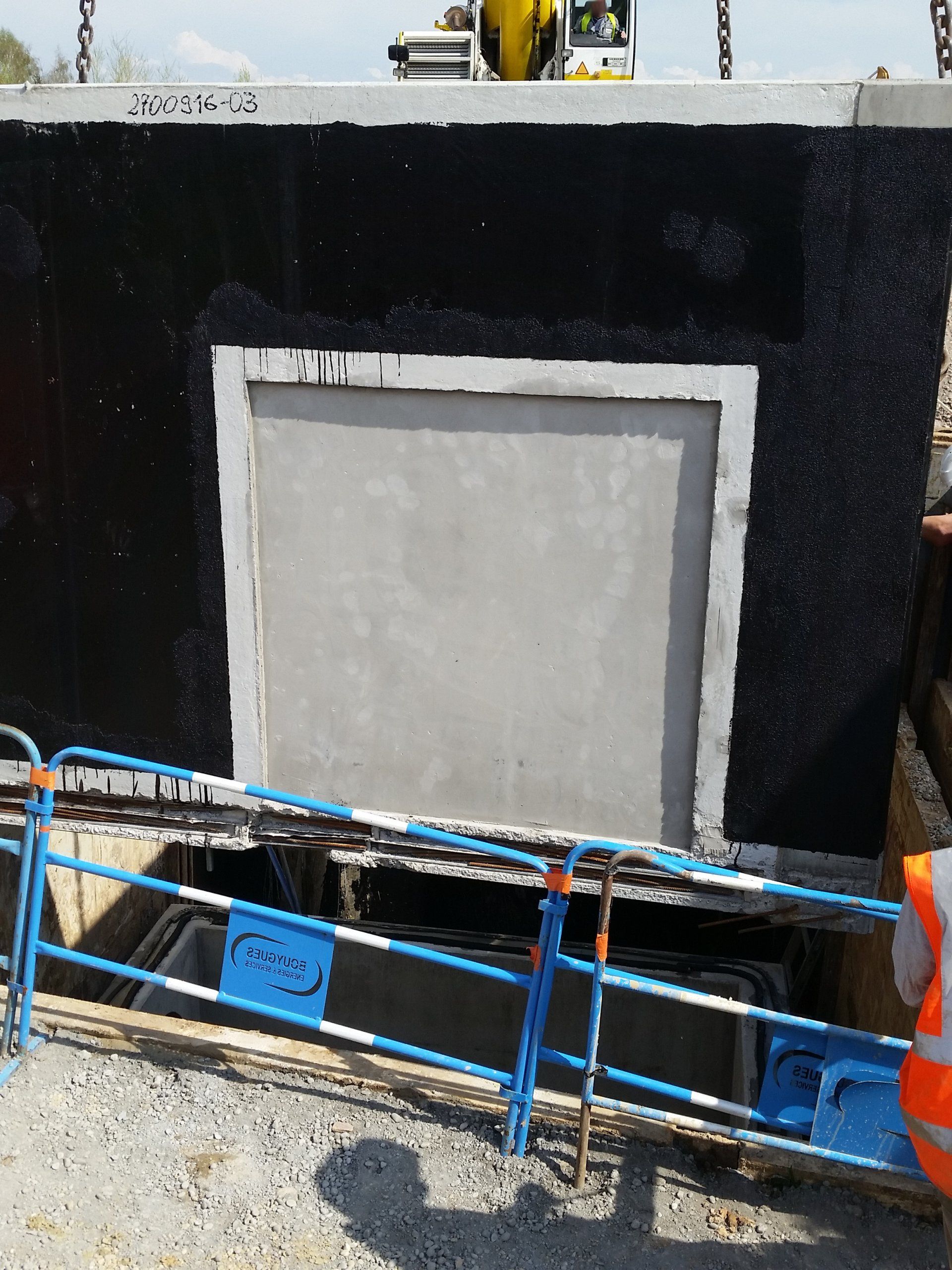

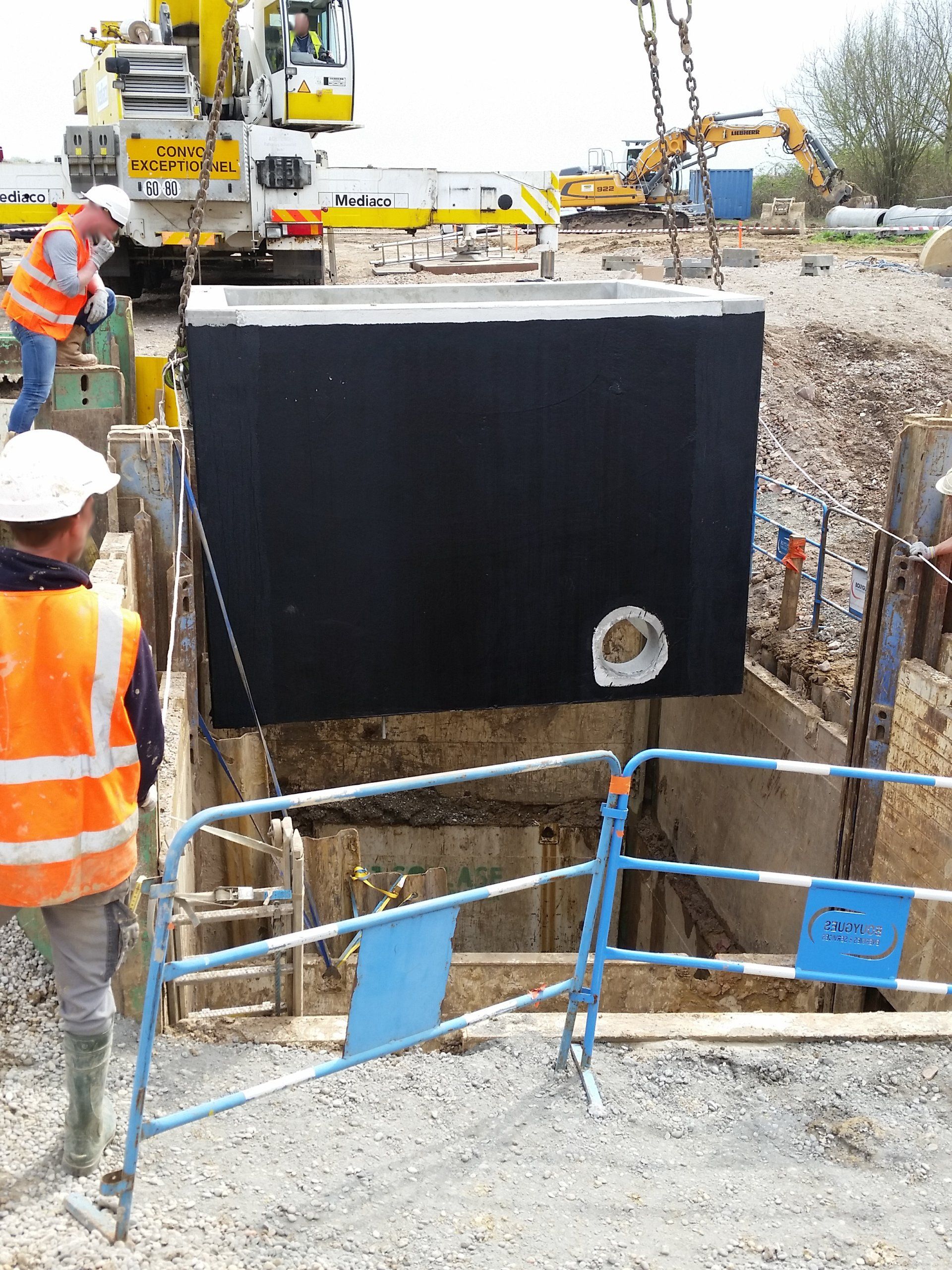

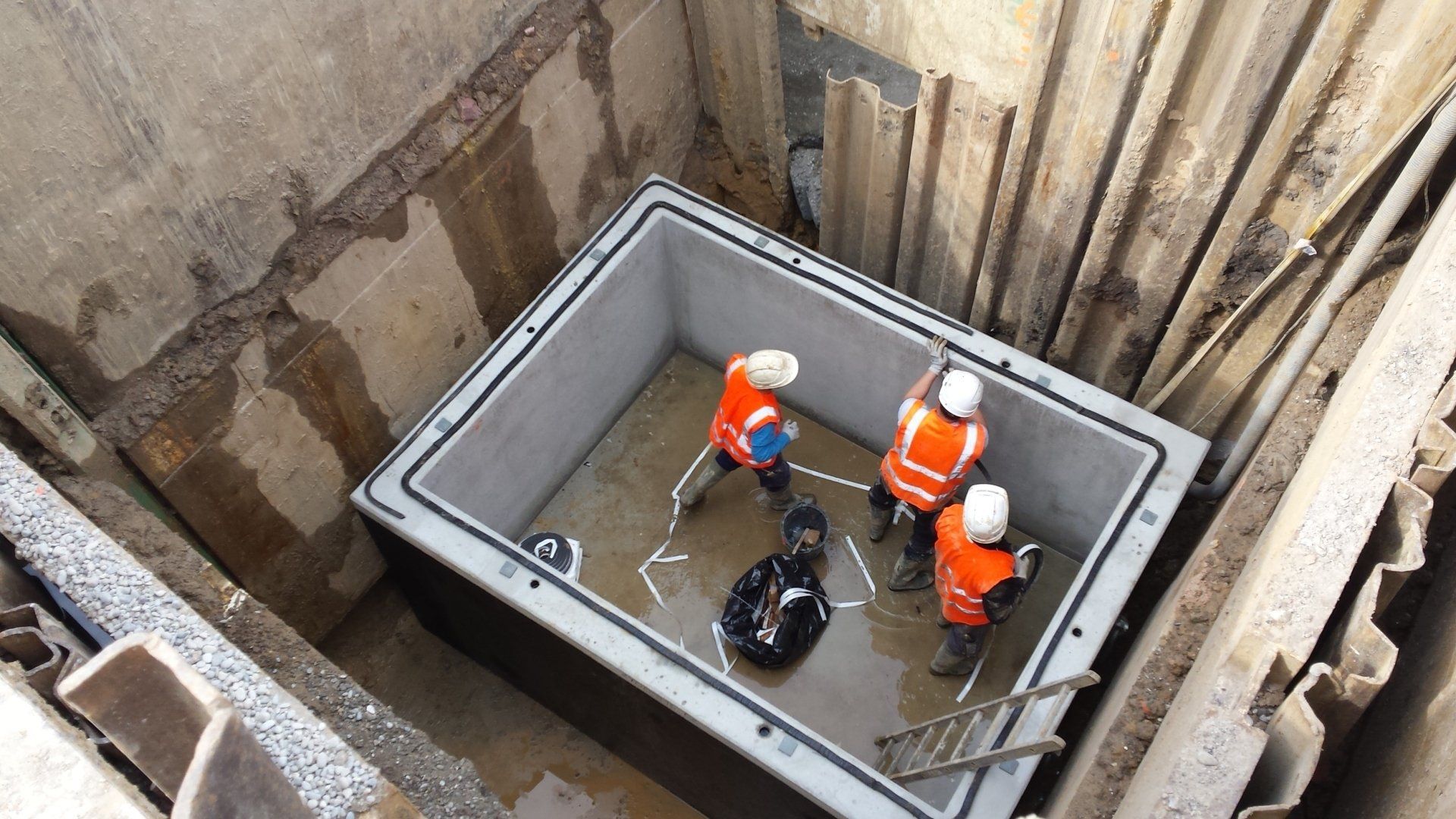

Poste de refoulement

en 2 ouvrages

- Dimensions intérieures :

      3.10 x 2.20 x Ht 6.50m + 3.10 x 2.50 x Ht 5.06m

- Poids total : 111 tonnes

- Poids de l'élément le plus lourd : 26.40 tonnes

- Fabricant : Kleihues

- Réalisation : avril 2018

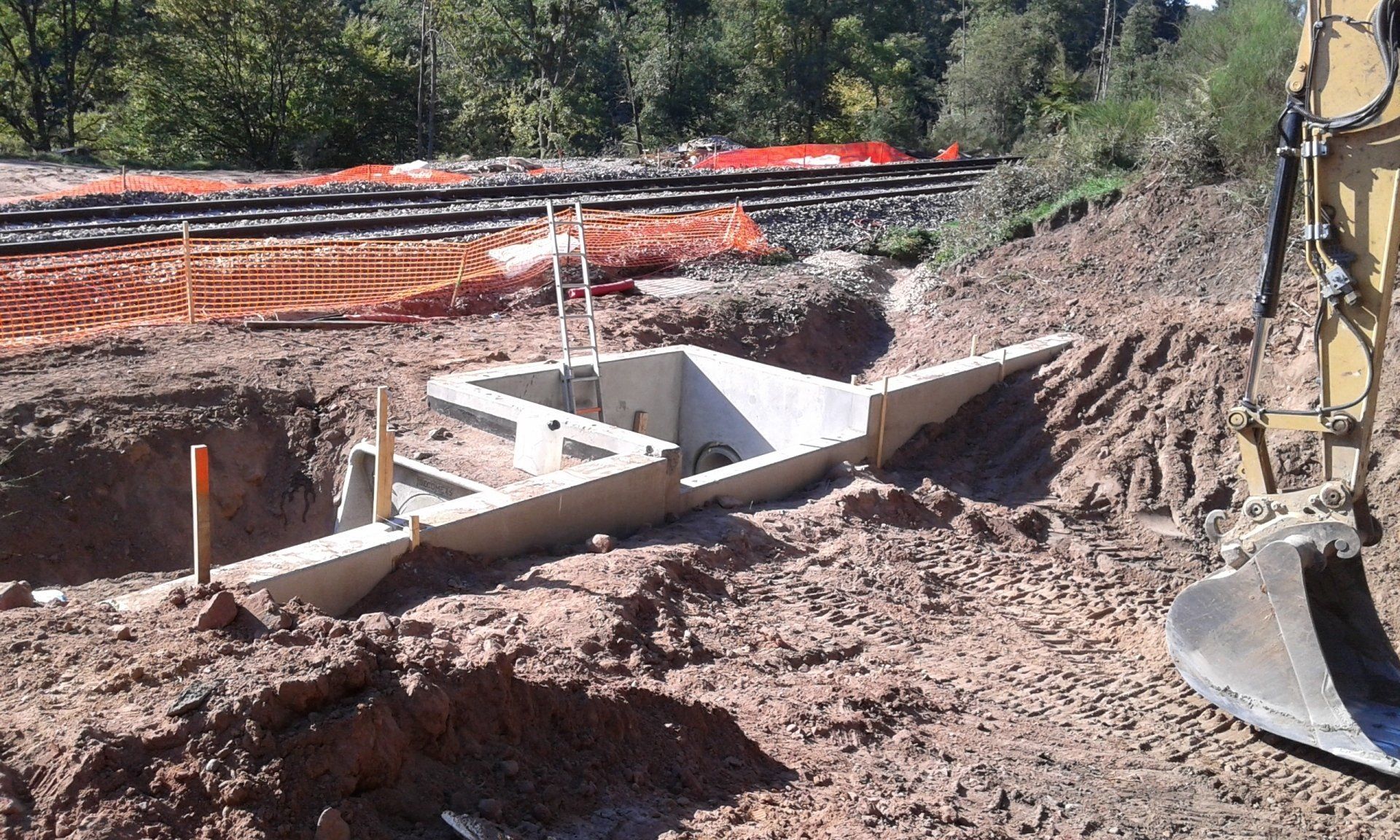

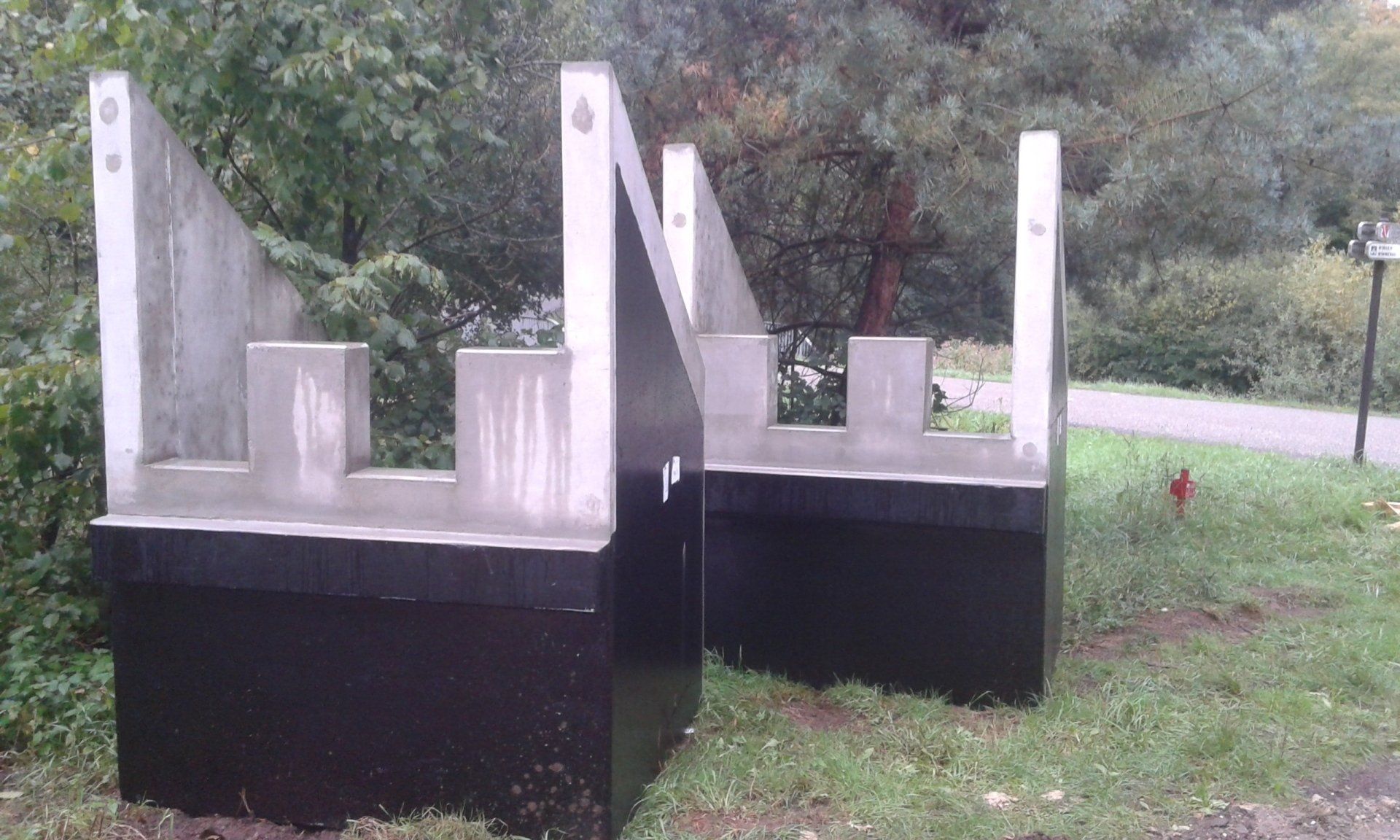

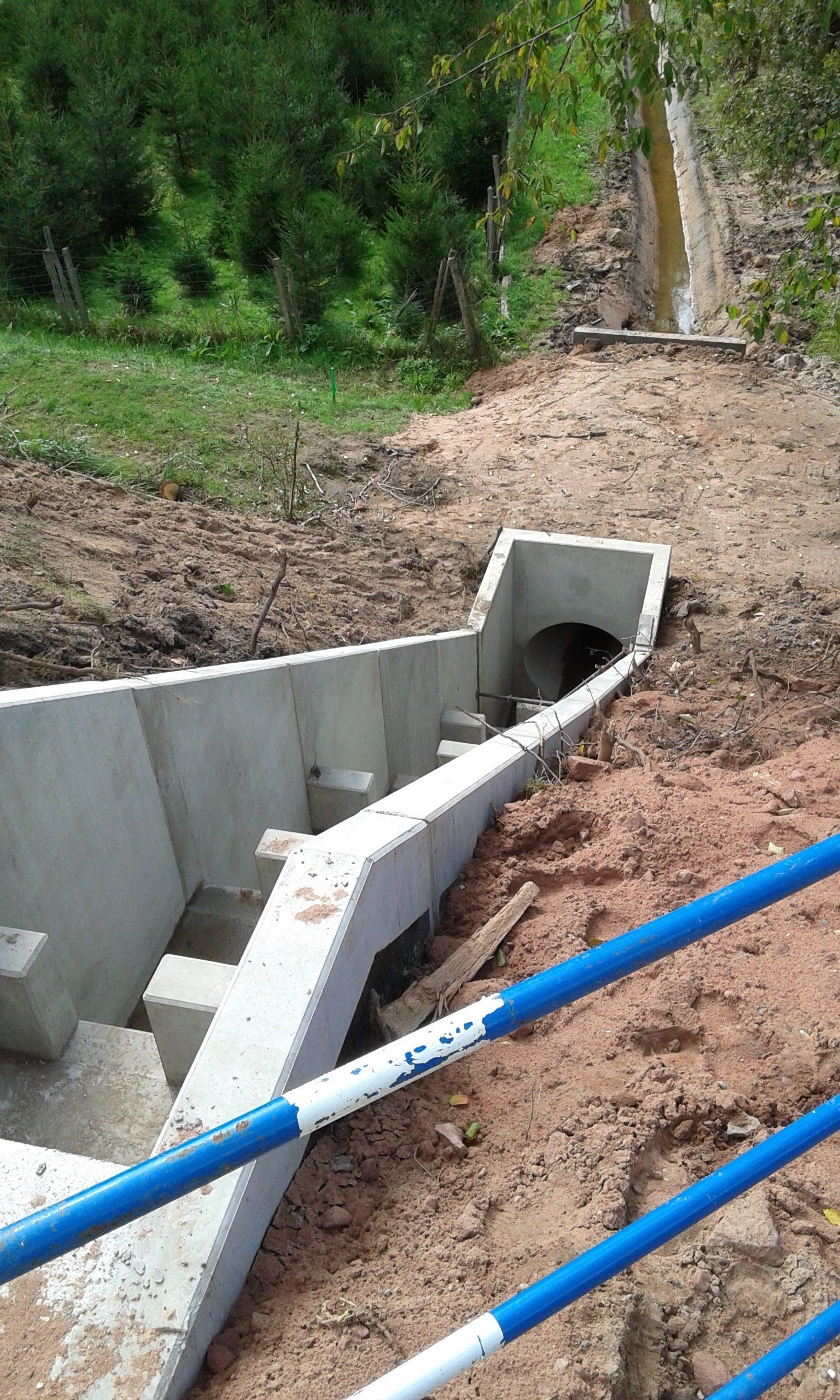

Traversée de voie ferrée

en cadres 100x100cm,

avec ouvrage collecteur amont,

murs de soutènement

et descente d'eau

- Fabricant : Kleihues

- Réalisation : octobre 2017

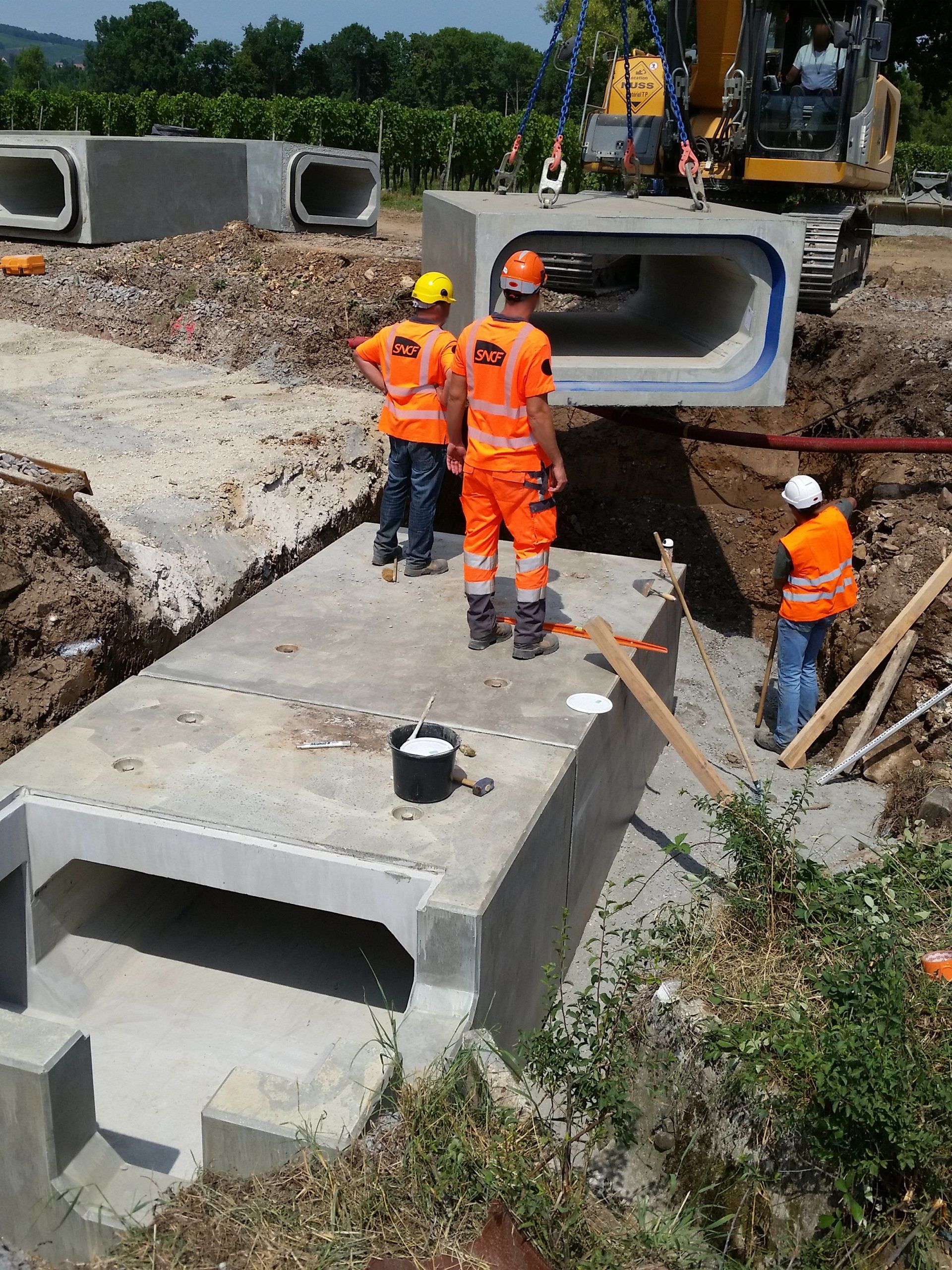

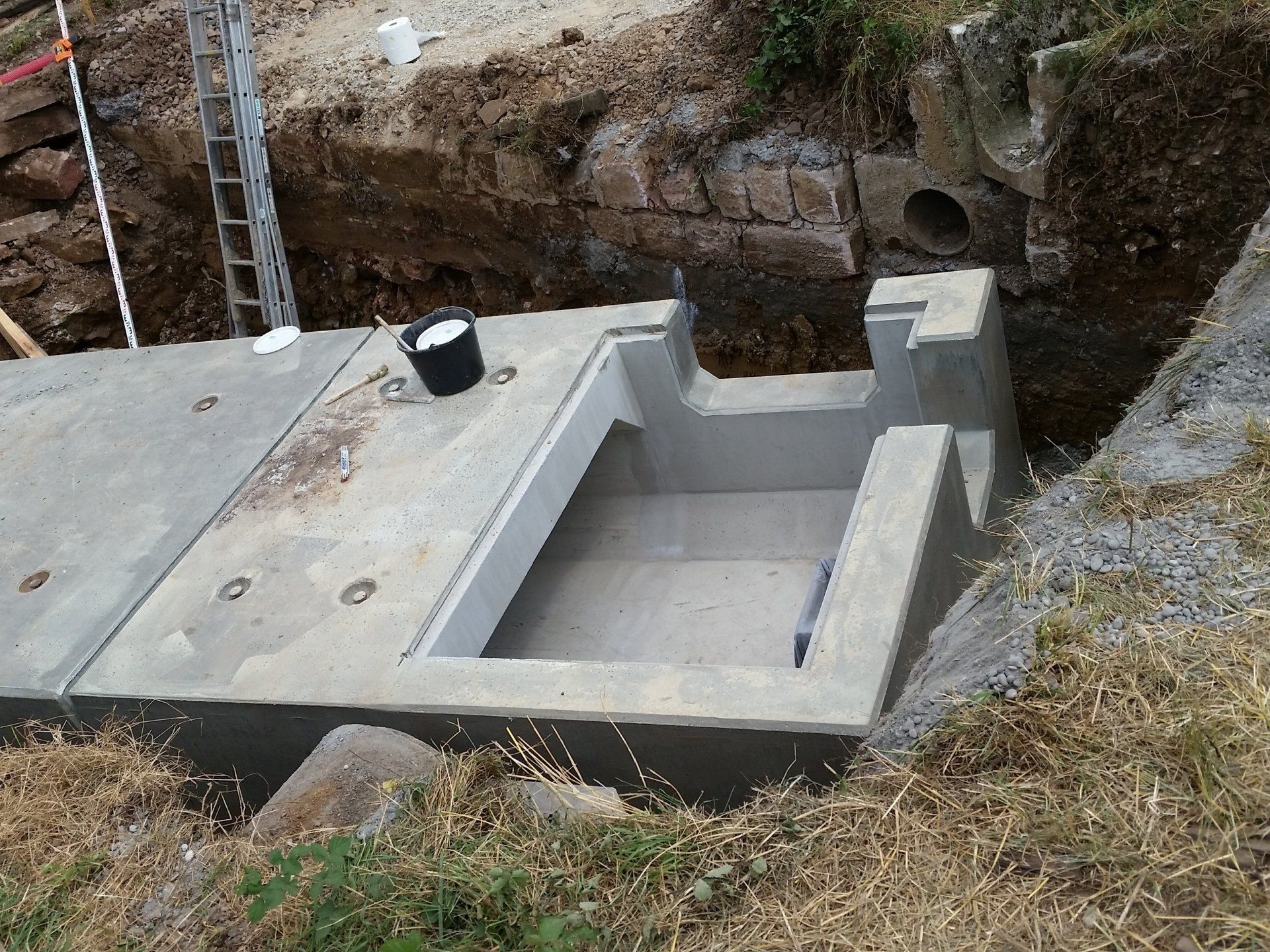

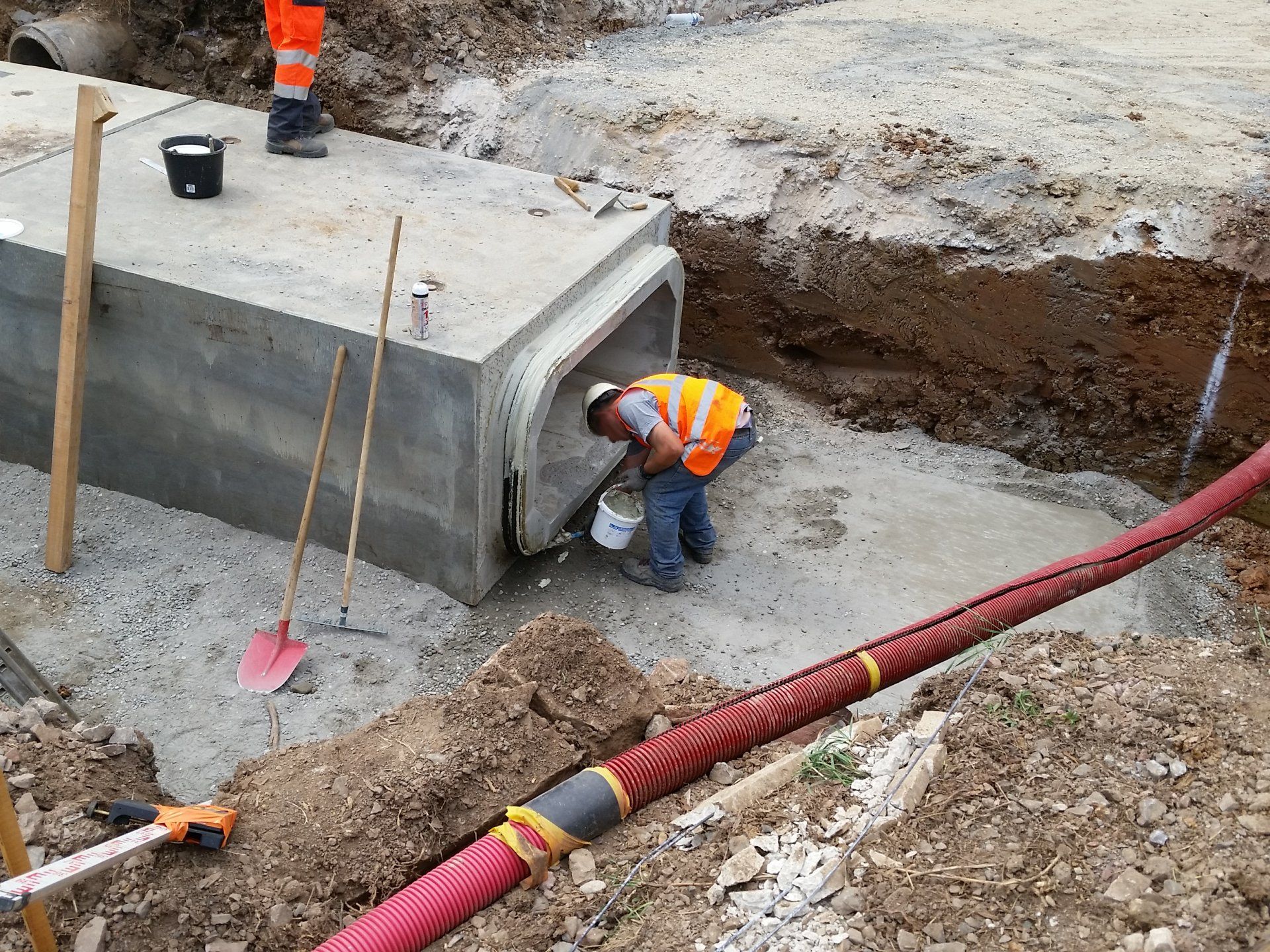

Traversée de voie ferrée

en cadres section 175x75cm

avec ouvrage collecteur amont et ouvrage de tête aval

- Longueur utile : 28m

- Poids total : 110 tonnes

- Poids de l'élément le plus lourd : 11.85 tonnes

- Fabricant : Kleihues

- Réalisation : août 2017

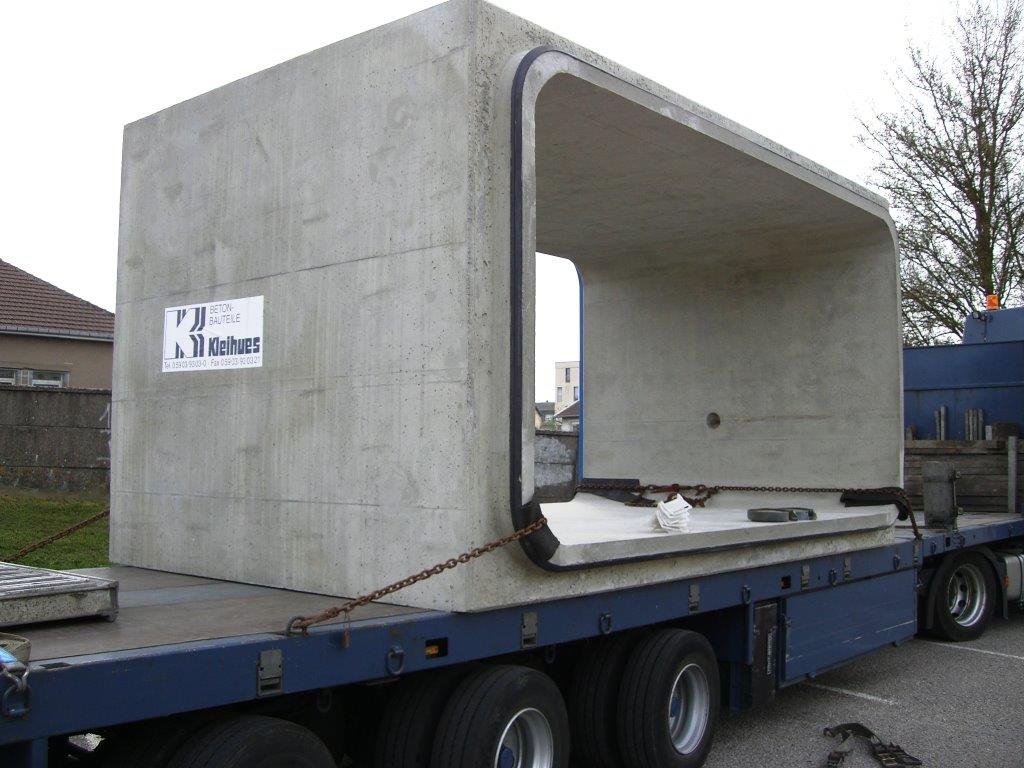

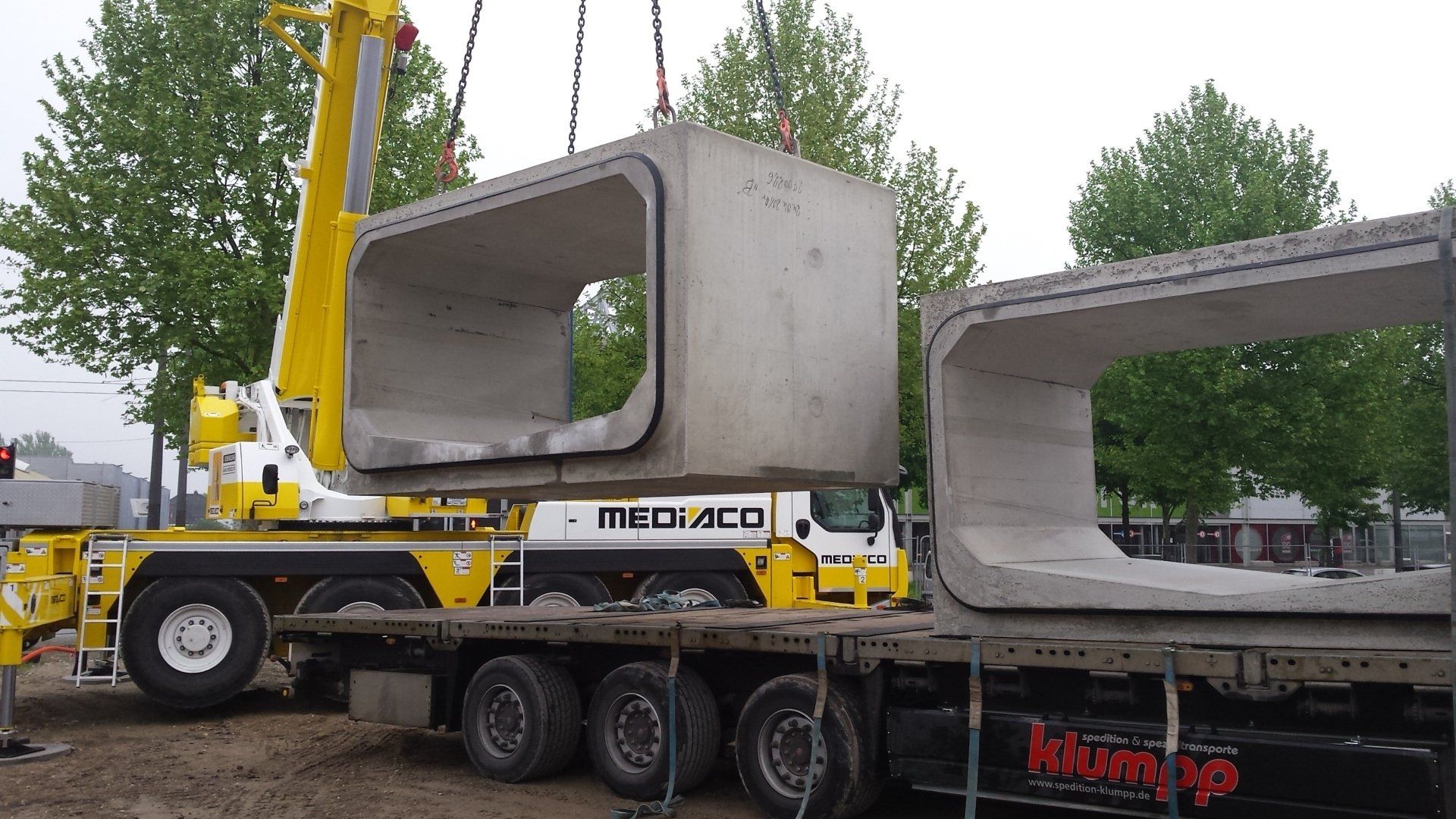

Bassin de rétention

en cadres section 300x150cm

à cunette intégrée

Pour un volume de stockage de 82 m3,

- Longueur utile : 19.86m

- Poids total : 135 tonnes

- Poids de l'élément le plus lourd : 15.40 tonnes

- Fabricant : Kleihues

- Réalisation : mai 2017

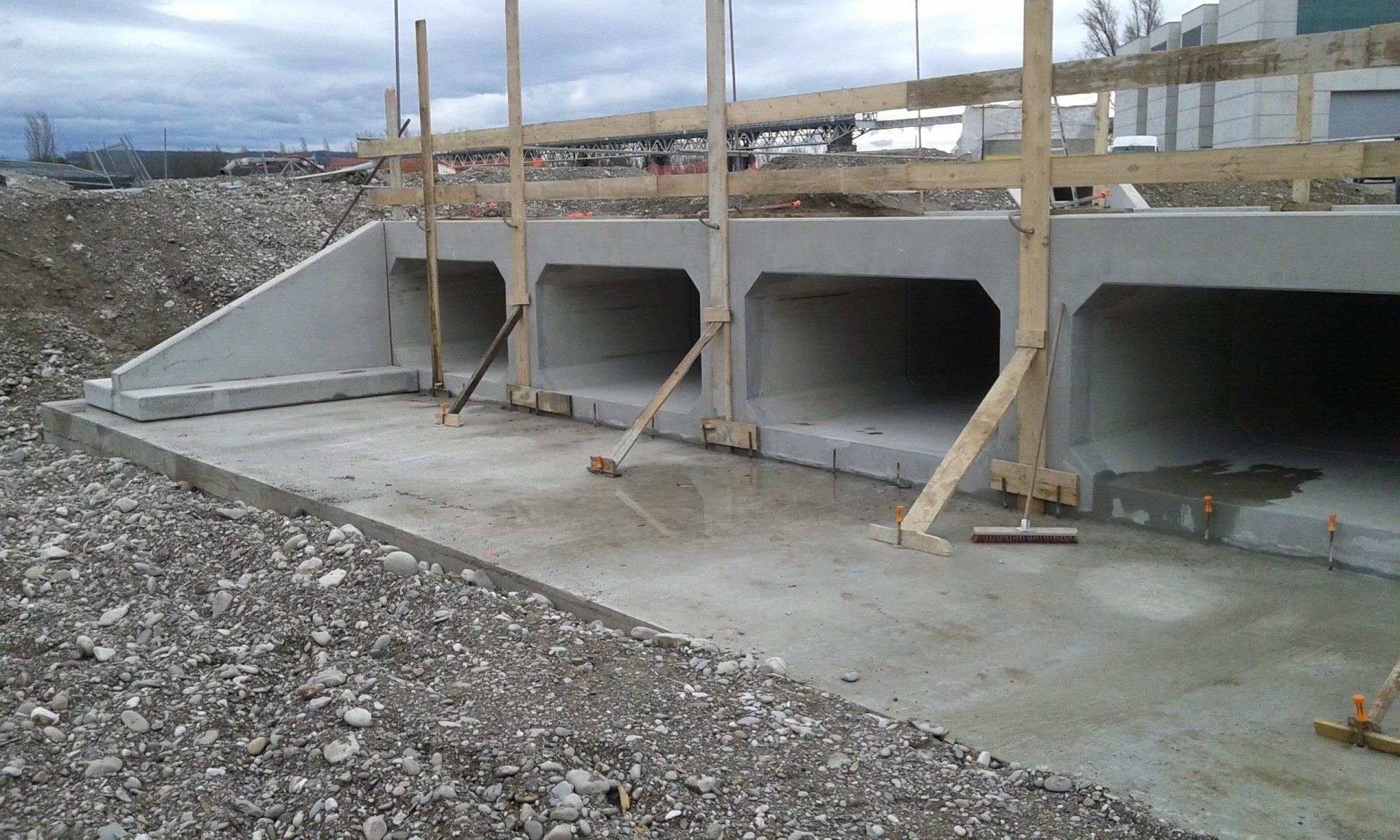

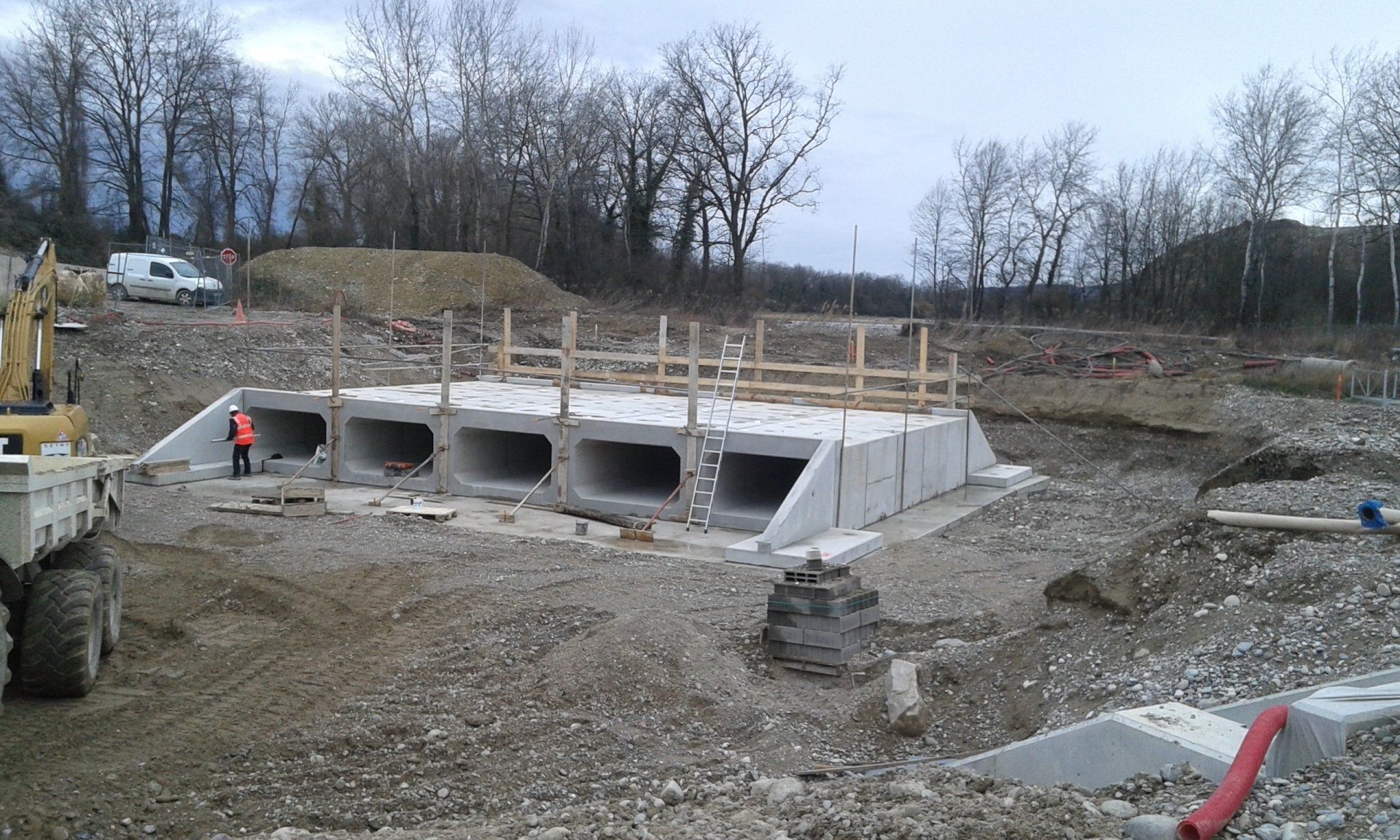

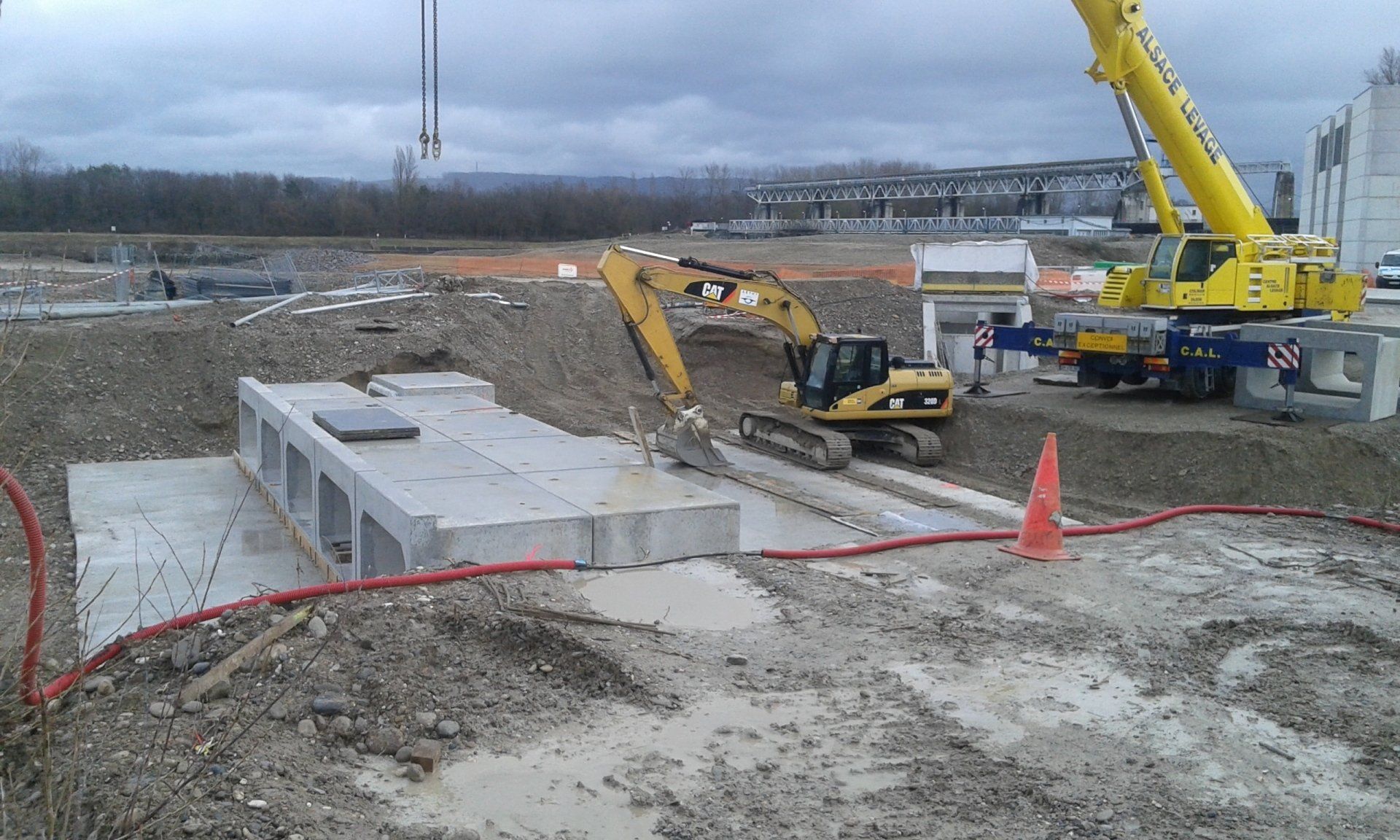

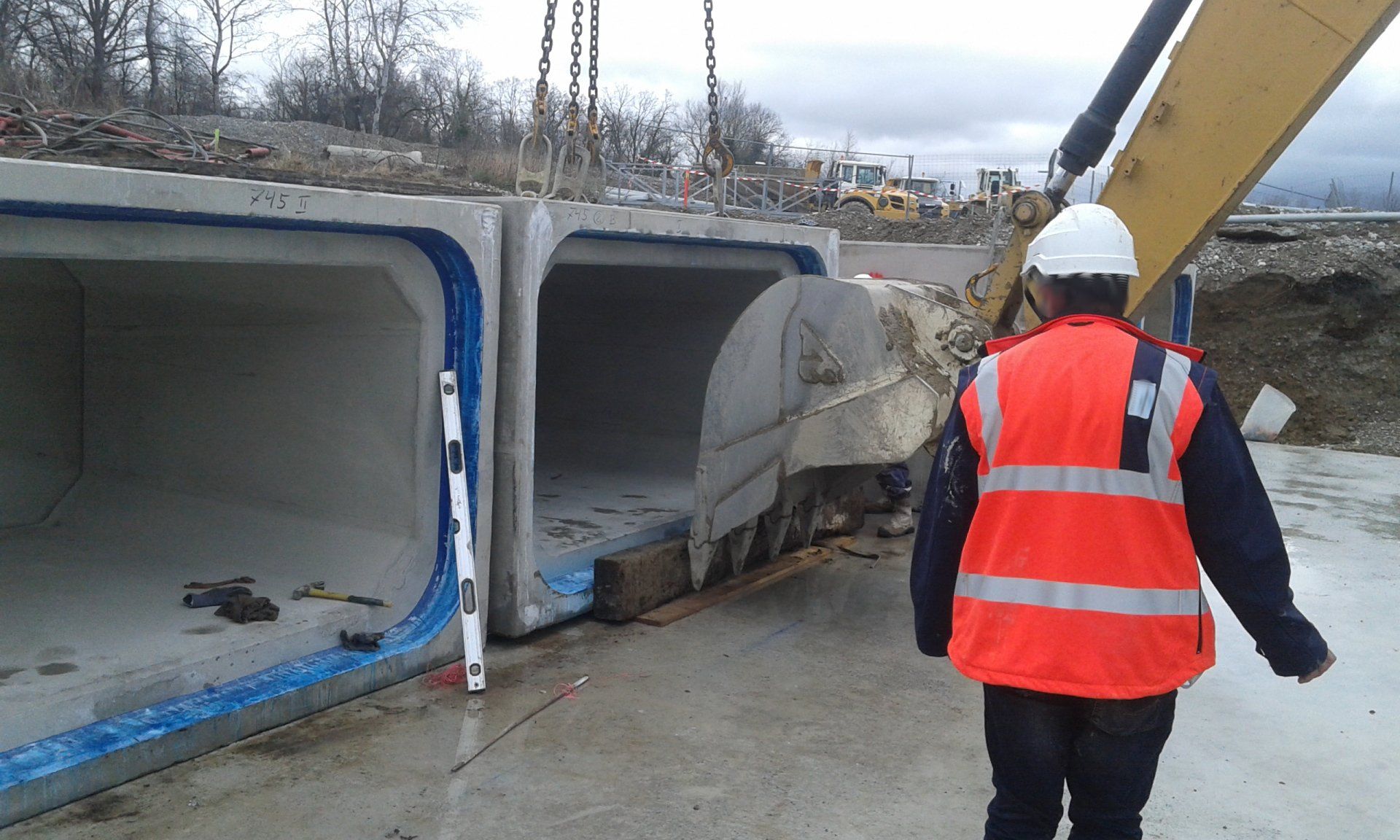

Ouvrage d'interface

Longueur 10m,

Composé de 5 rangées de cadres section 2.50x1.25m

avec murs de soutènement

- Poids total : 300 tonnes

- Poids de l'élément le plus lourd : 11.85 tonnes

- Fabricant : Kleihues

- Réalisation : janvier 2017

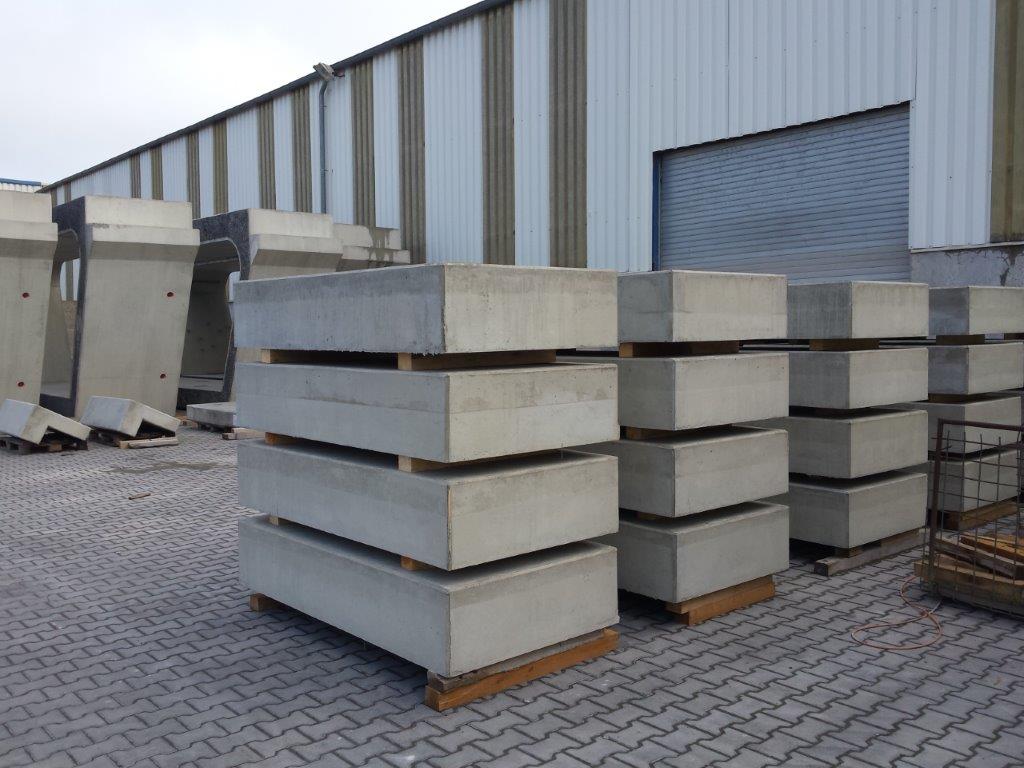

Caniveau triple alvéole

pour passage de câble

Charges roulantes type SUPERTACKER (117.5 tonnes - 58.8 tonnes / double roue) sans couverture sur les dalles.

- Poids de l'élément le plus lourd : 4.25 tonnes

- Fabricant : Kleihues

- Réalisation : août à octobre 2016

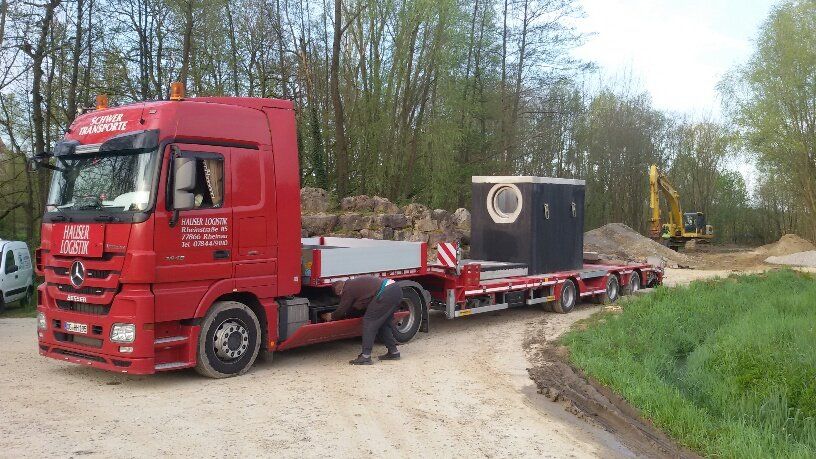

Déversoir d'orage

avec chute accompagnée

- Dimensions intérieures : 1.20 x 2.20 x Ht 2.00m

- Poids total : 12.90 tonnes

- Poids de l'élément le plus lourd : 10.90 tonnes

- Fabricant : Kleihues

- Réalisation : avril 2016

Bâche de rétention

en tuyaux Ø1200 à cunette intégrée

- Poids de l'élément le plus lourd : 10.40 tonnes

- Fabricant : Berding Beton

- Réalisation : février 2015

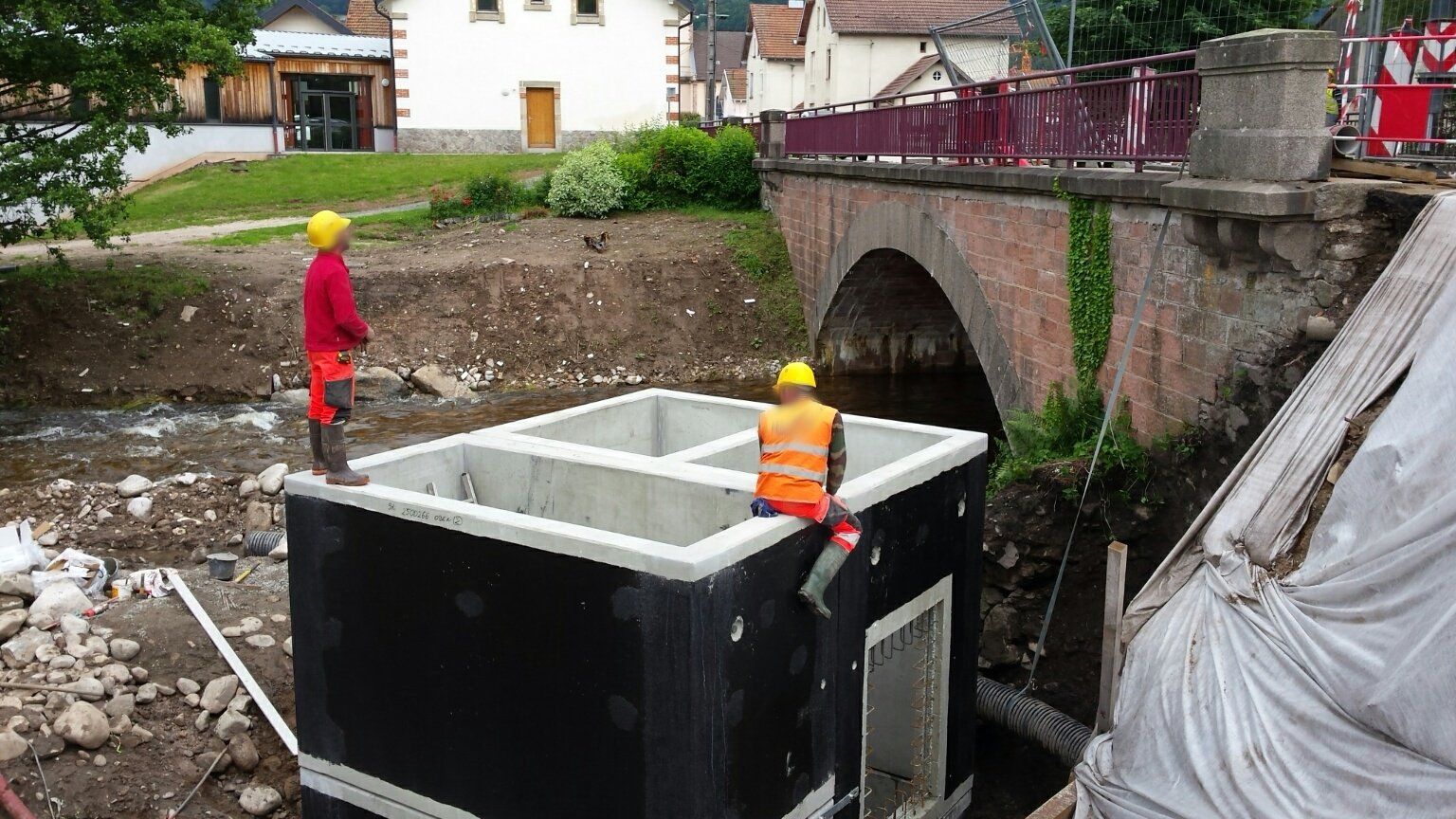

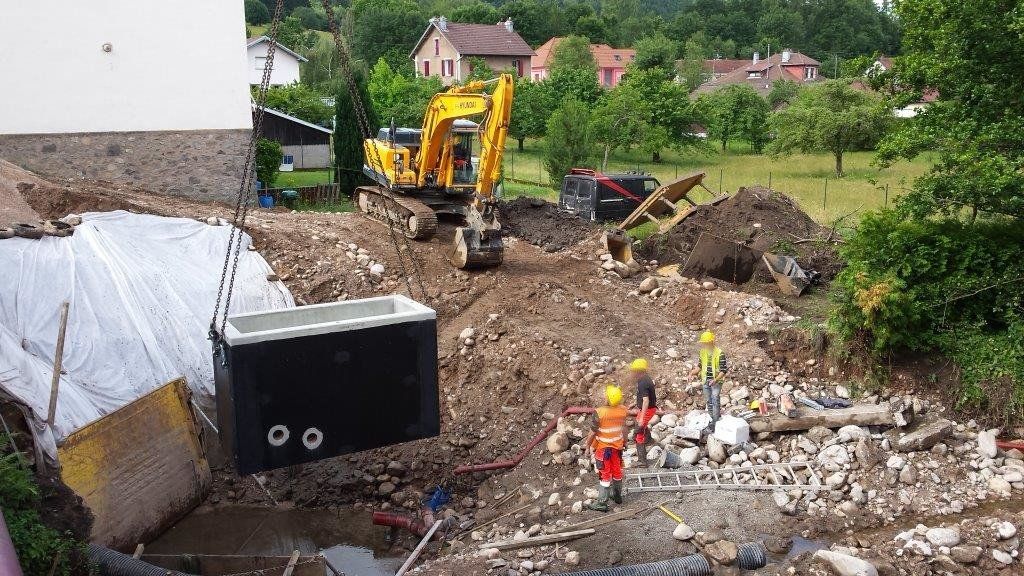

Déversoir d'orage

avec clapet anti-retour et régulateur implantation sèche

- Dimensions intérieures : 2.80 x 3.50 x Ht 3.90m

- Poids total : 51.30 tonnes

- Poids de l'élément le plus lourd : 15.70 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2015

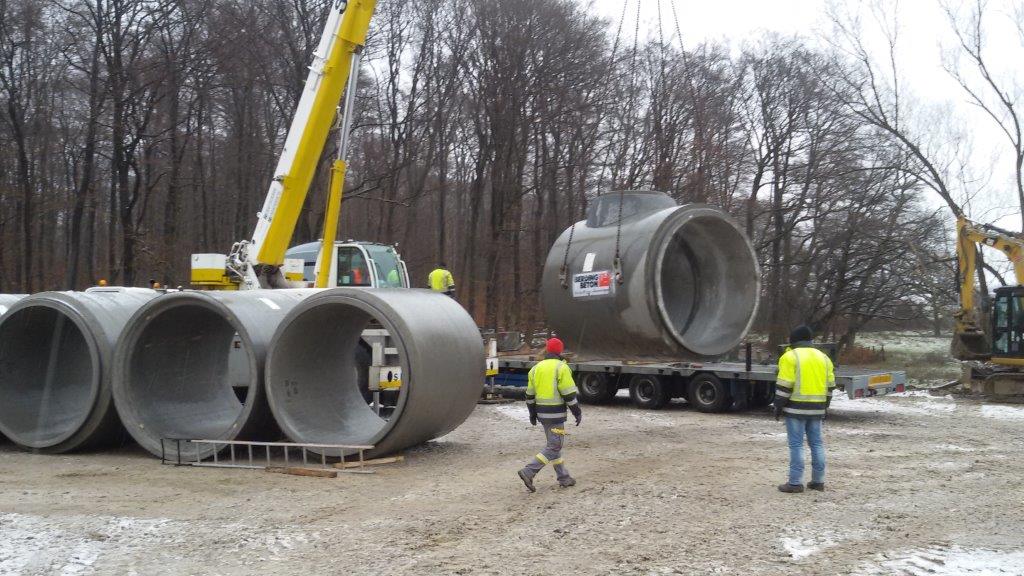

Bâche de rétention

en tuyaux Ø2000 avec zone de stockage

- Poids de l'élément le plus lourd : 10.40 tonnes

- Fabricant : Berding Beton

- Réalisation : février 2015

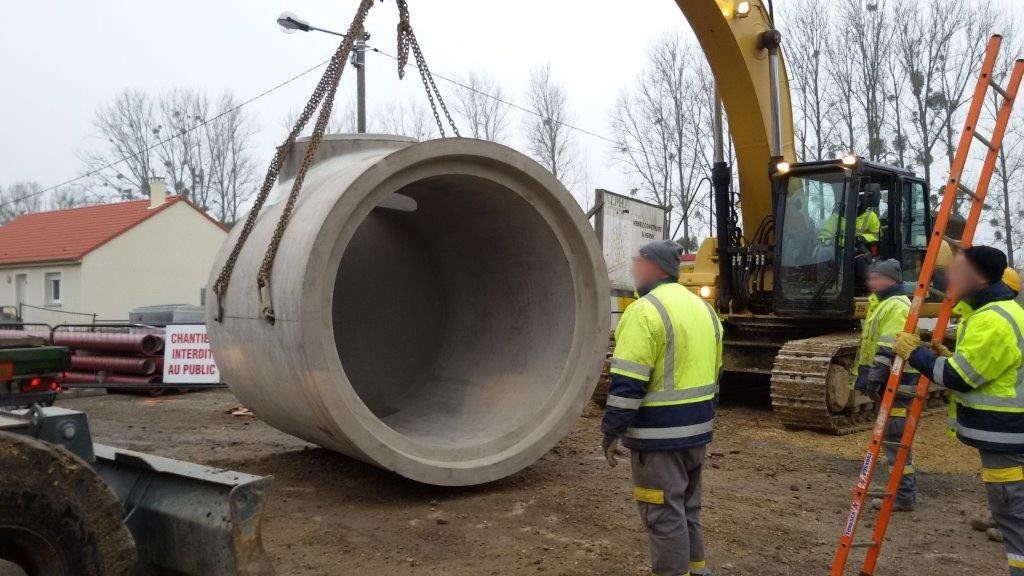

Bâche de rétention

en tuyaux Ø2000

avec réservation à l'aval pour montage d'une vanne au fil d'eau.

- Poids de l'élément le plus lourd : 10.40 tonnes

- Fabricant : Eiden

- Réalisation : février 2015

Bâche de rétention

en tuyaux Ø2200

- Poids de l'élément le plus lourd : 14.50 tonnes

- Fabricant : Berding Beton

- Réalisation : février 2015

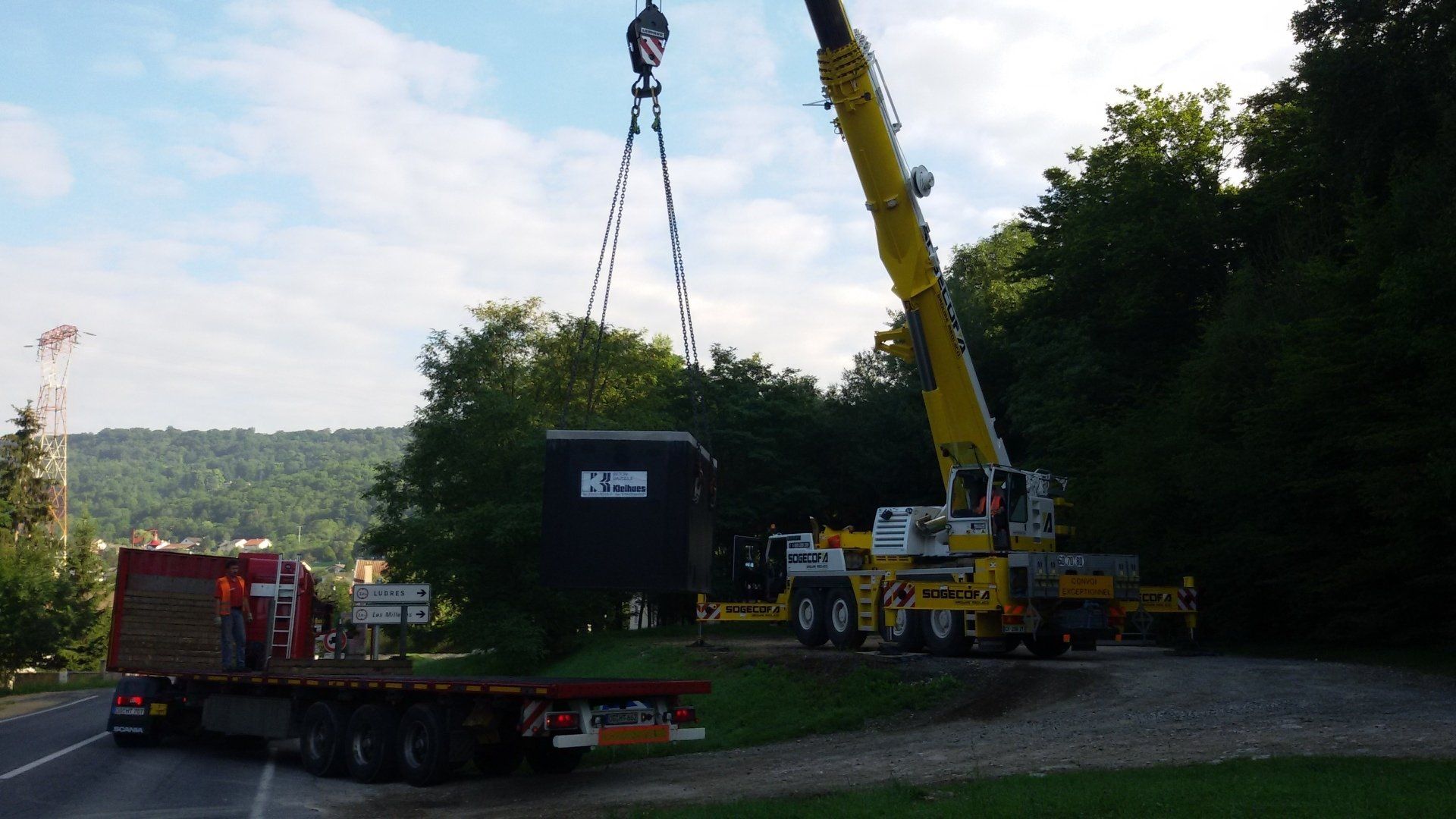

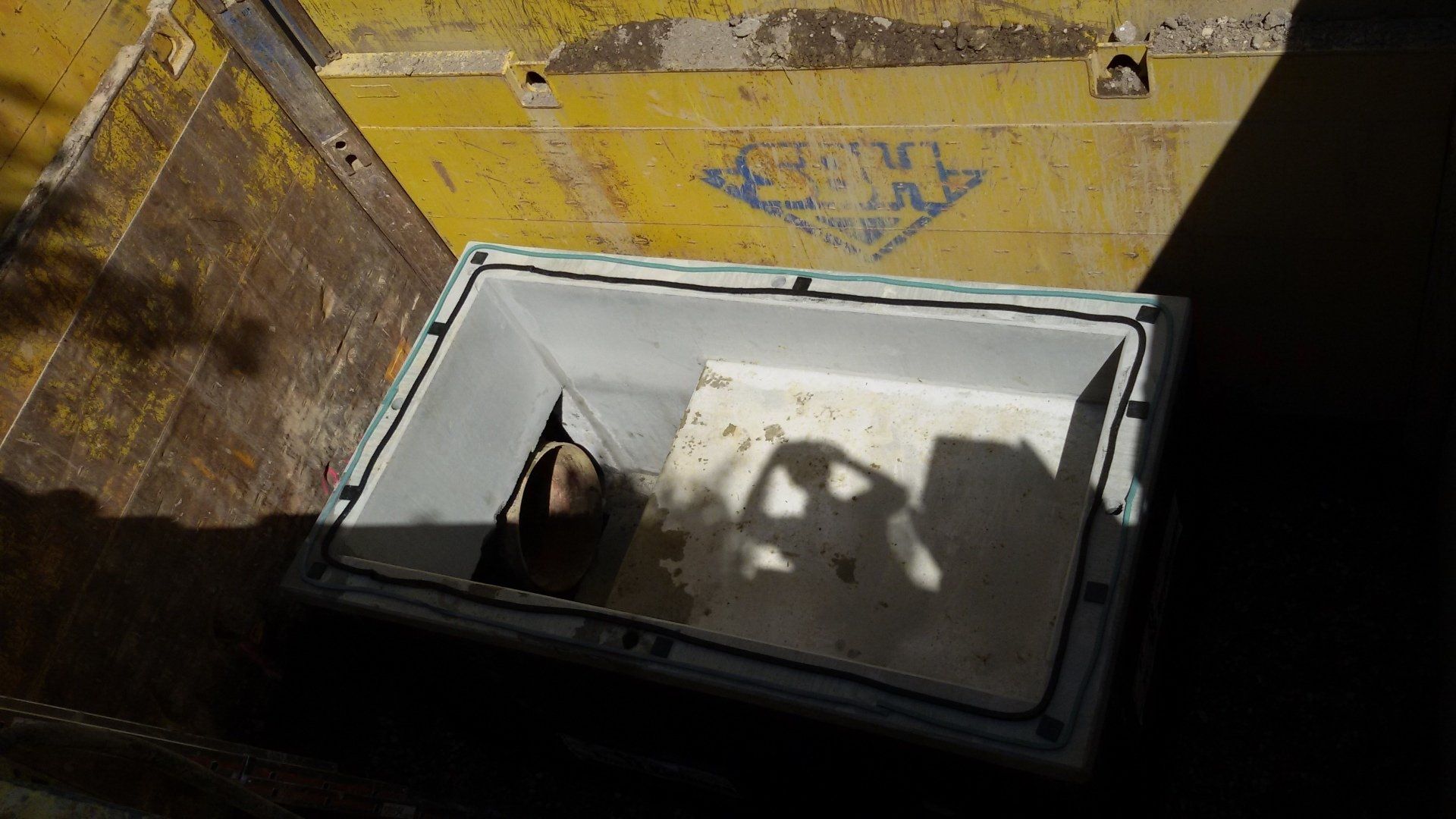

Ouvrage de chute

avec paliers intermédiaires

brise jet

- Dimensions intérieures : 2.50 x 1.50 x Ht 4.00m

- Poids total : 25.80 tonnes

- Poids de l'élément le plus lourd : 11.60 tonnes

- Fabricant : Kleihues

- Réalisation : juillet 2014

Ouvrage dessableur

avec bossage pour raccordement Ø600 fonte avec déviation angulaire

- Dimensions intérieures : 1.00 x 2.30 x Ht 5.00m

- Poids total : 40.45 tonnes

- Poids de l'élément le plus lourd : 10.80 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2014

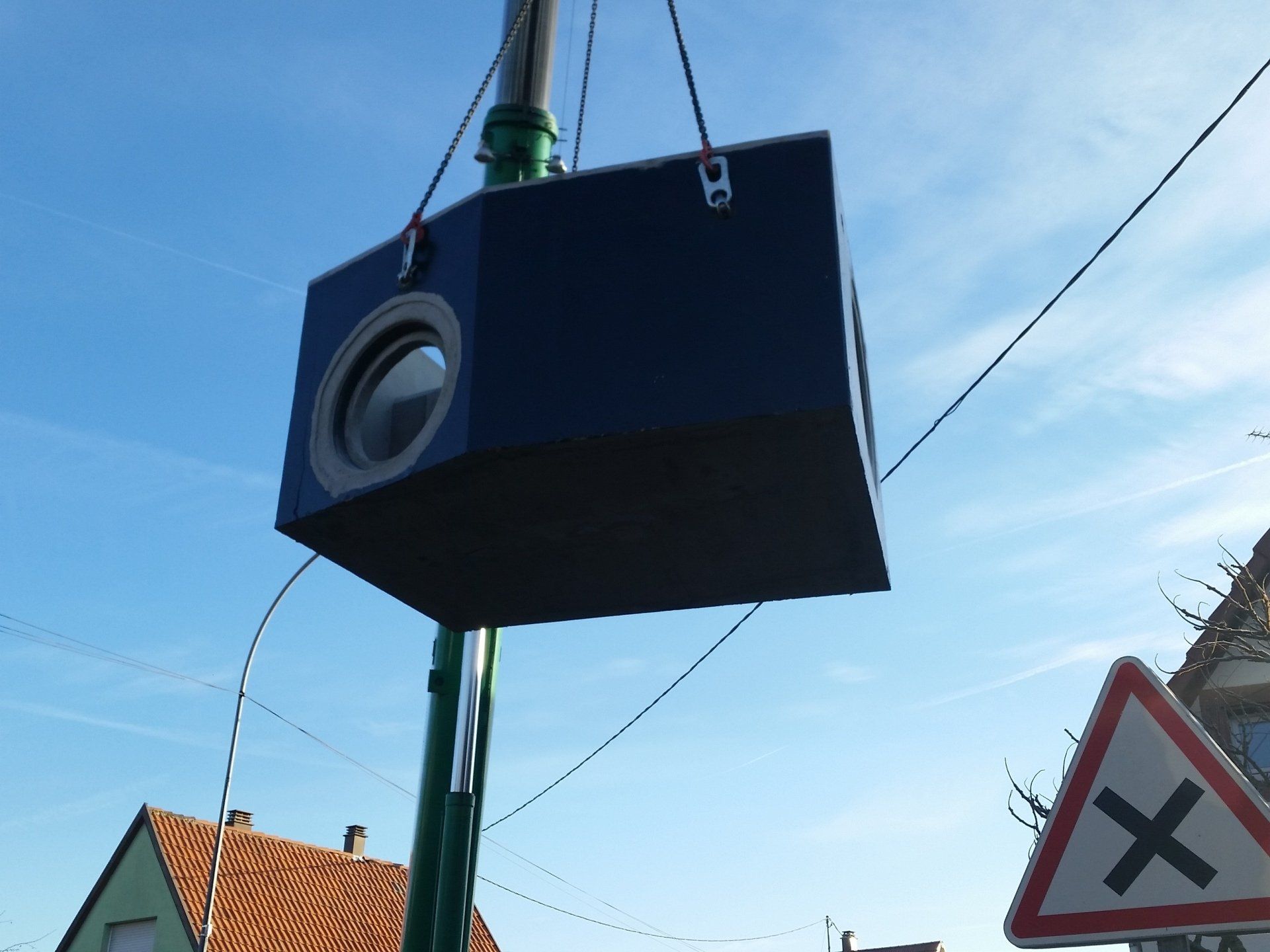

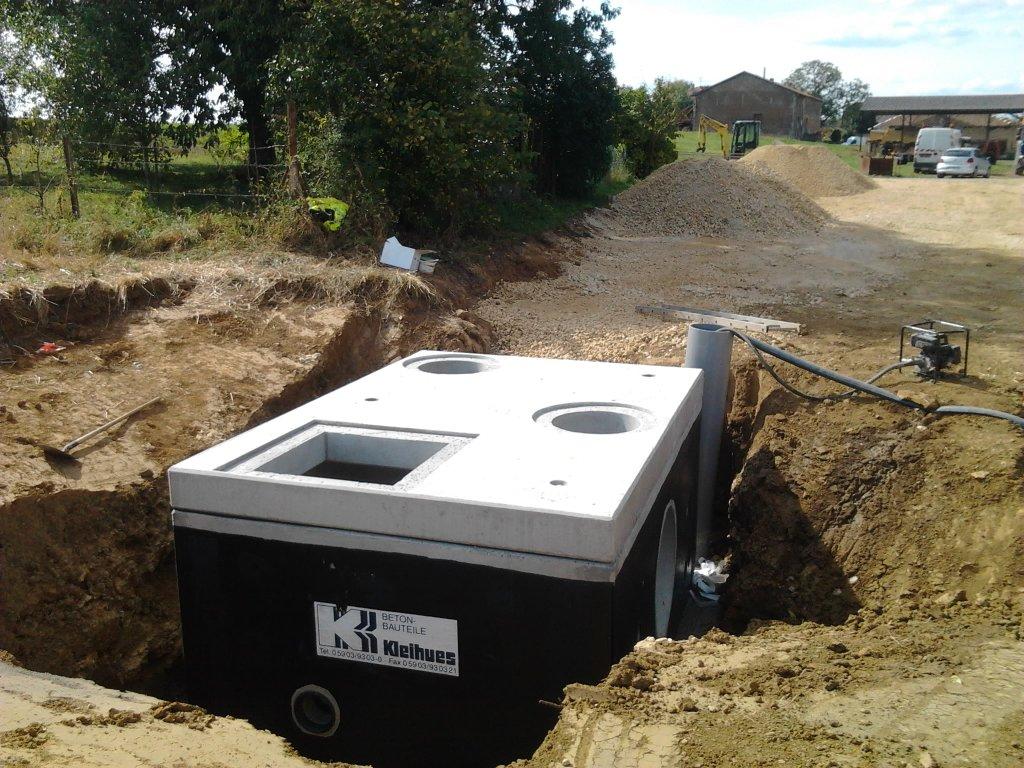

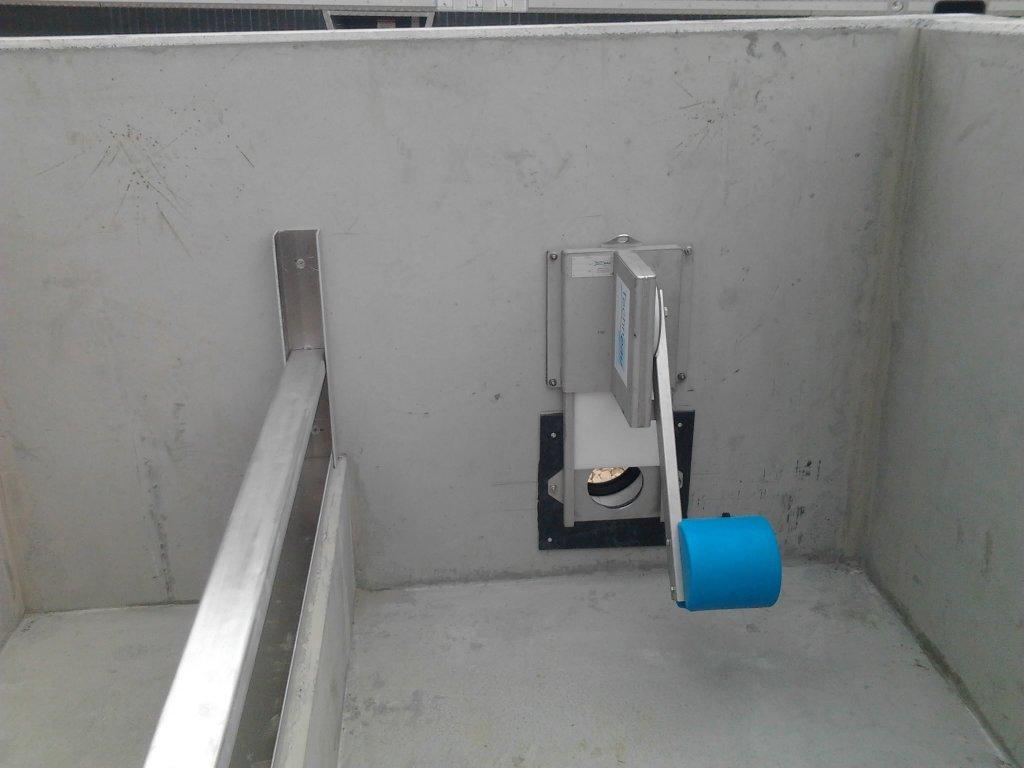

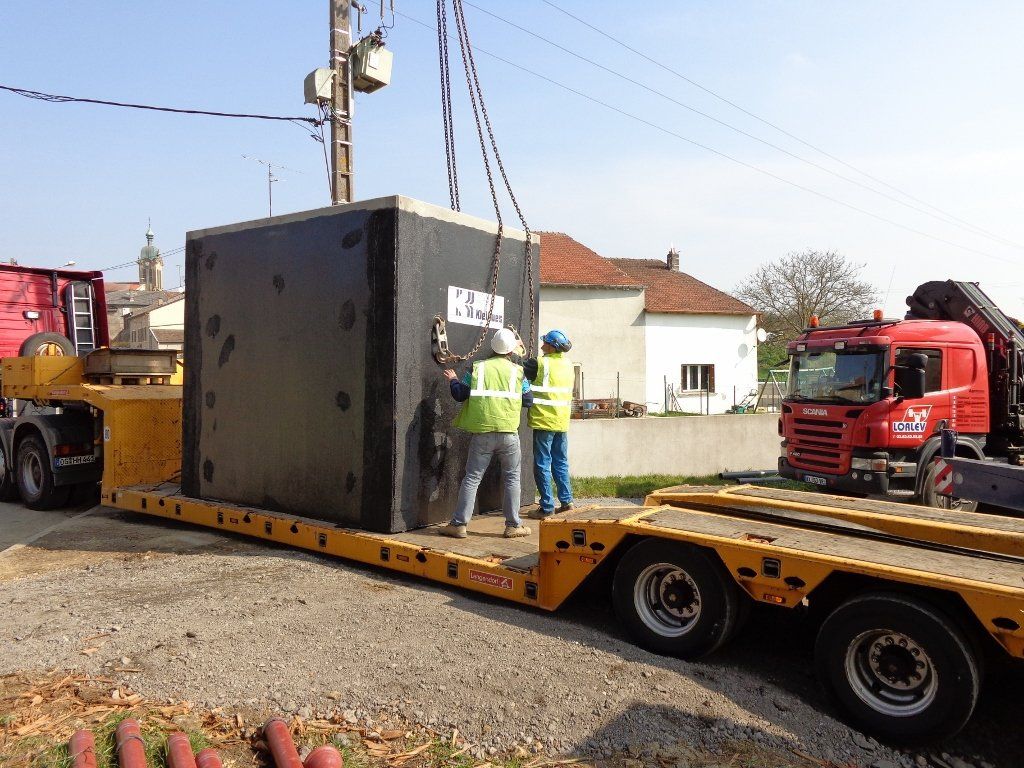

Déversoir d'orage

avec banquette déportée

avec scellement de manchettes fonte, de trappe, de tampon et de bouches à clé,

fourniture et montage d'un batardeau sur mesure et des vannes.

- Dimensions intérieures : 2.90 x 3.25 x Ht 4.80m

- Poids total : 44,60 tonnes

- Poids de l'élément le plus lourd : 18 tonnes

- Fabricant : Kleihues

- Réalisation : mars 2014

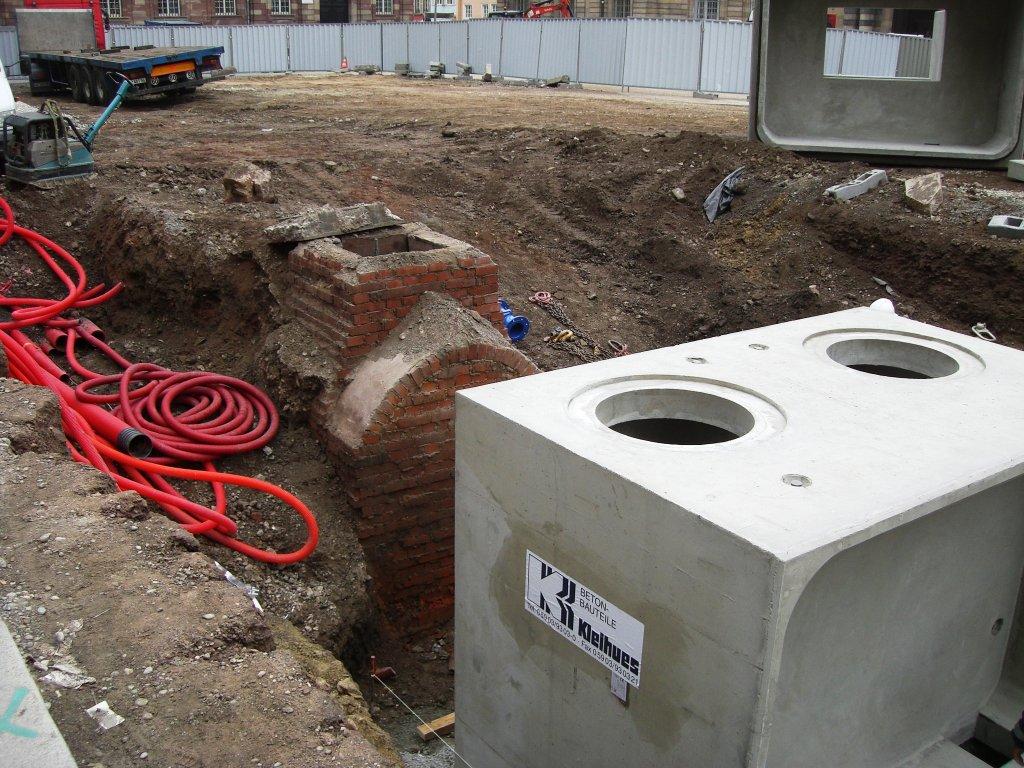

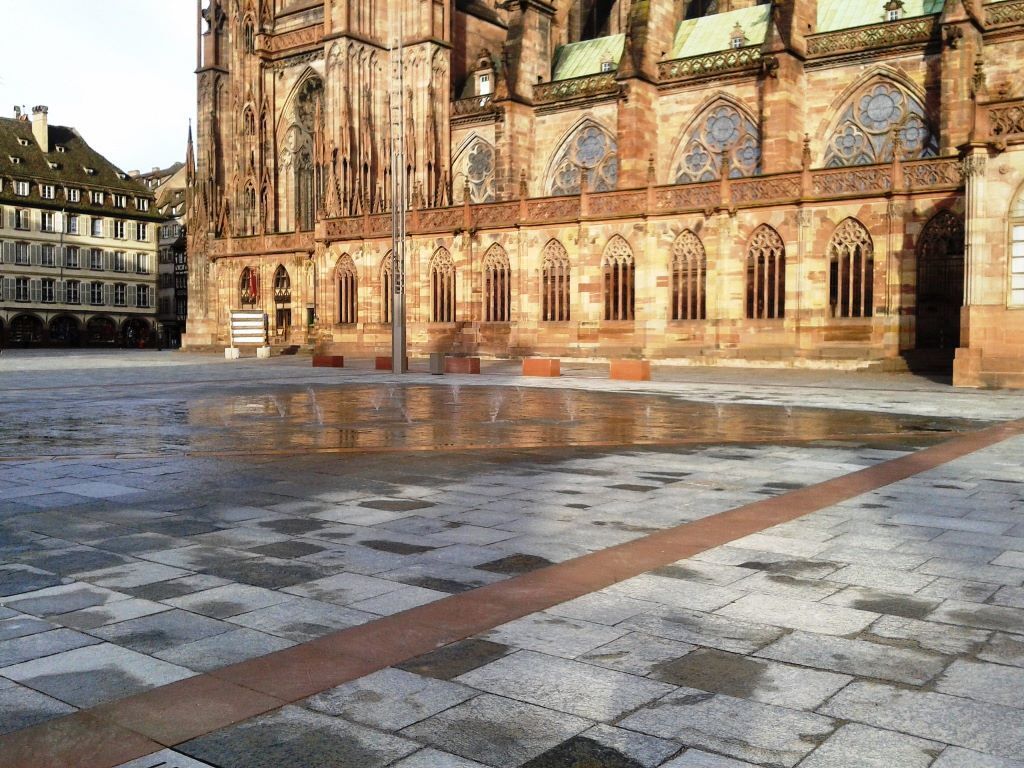

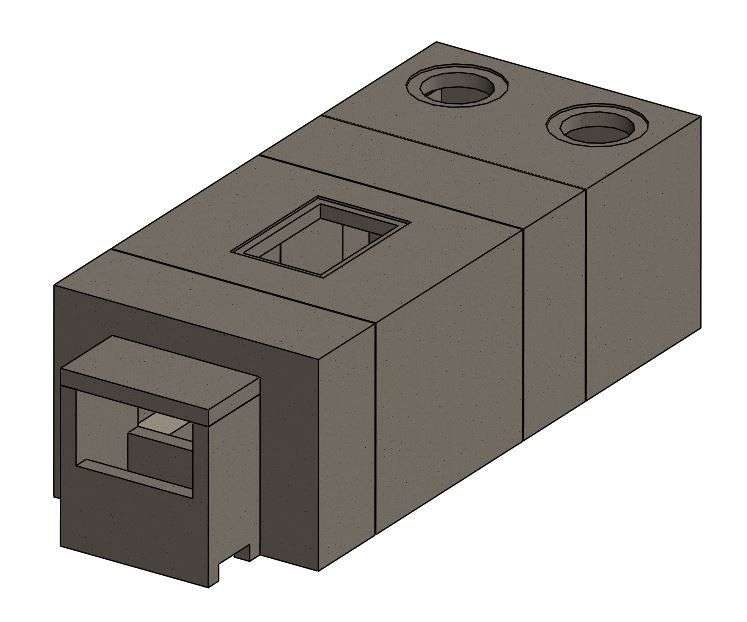

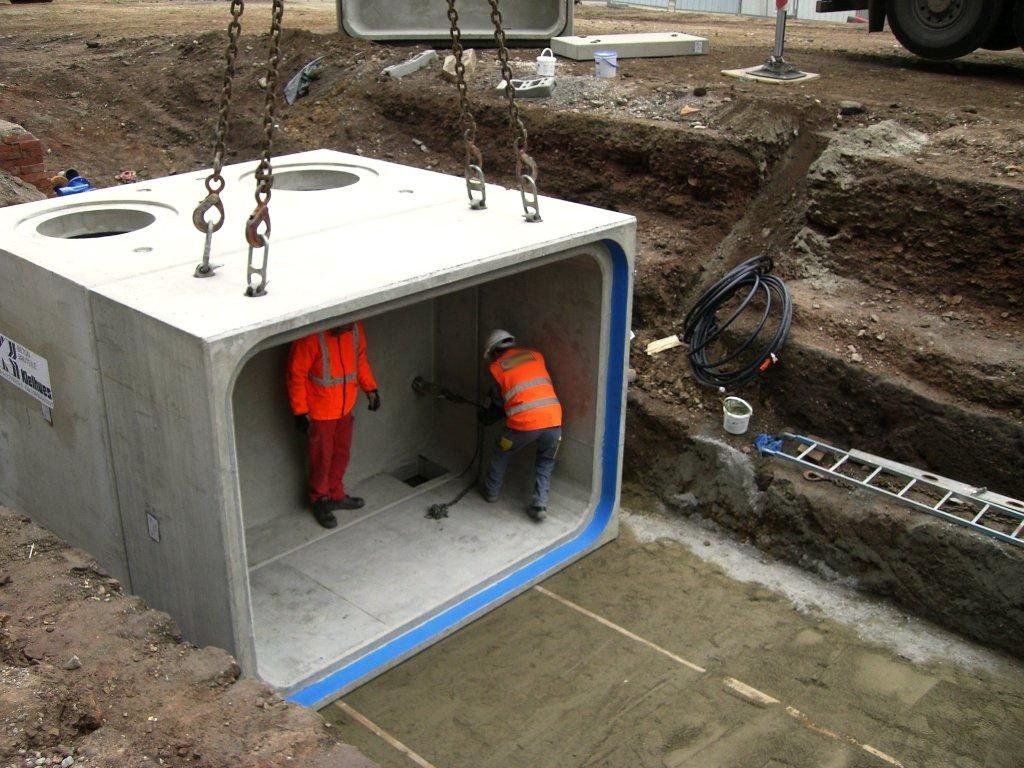

Ouvrage d'alimentation

d'une fontaine

- Dimensions intérieures : 3.00 x 8.00 x Ht2.10m

- Poids total : 52.5 tonnes

- Poids de l'élément le plus lourd : 17.80 tonnes

- Fabricant : Kleihues

- Réalisation : octobre 2013

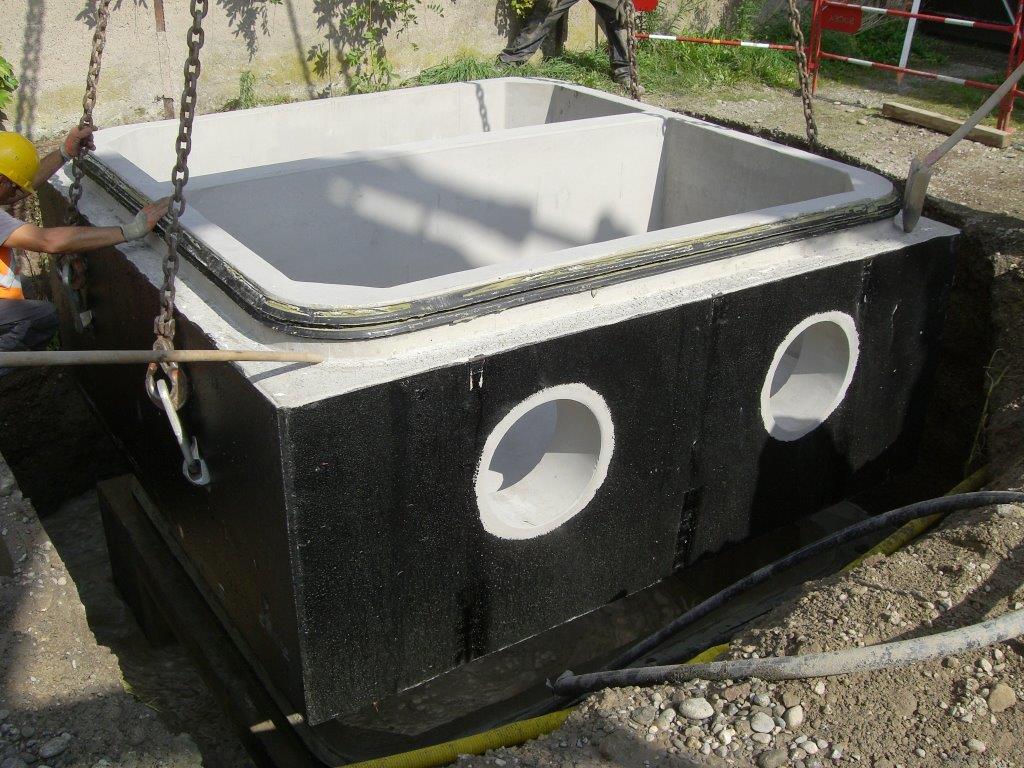

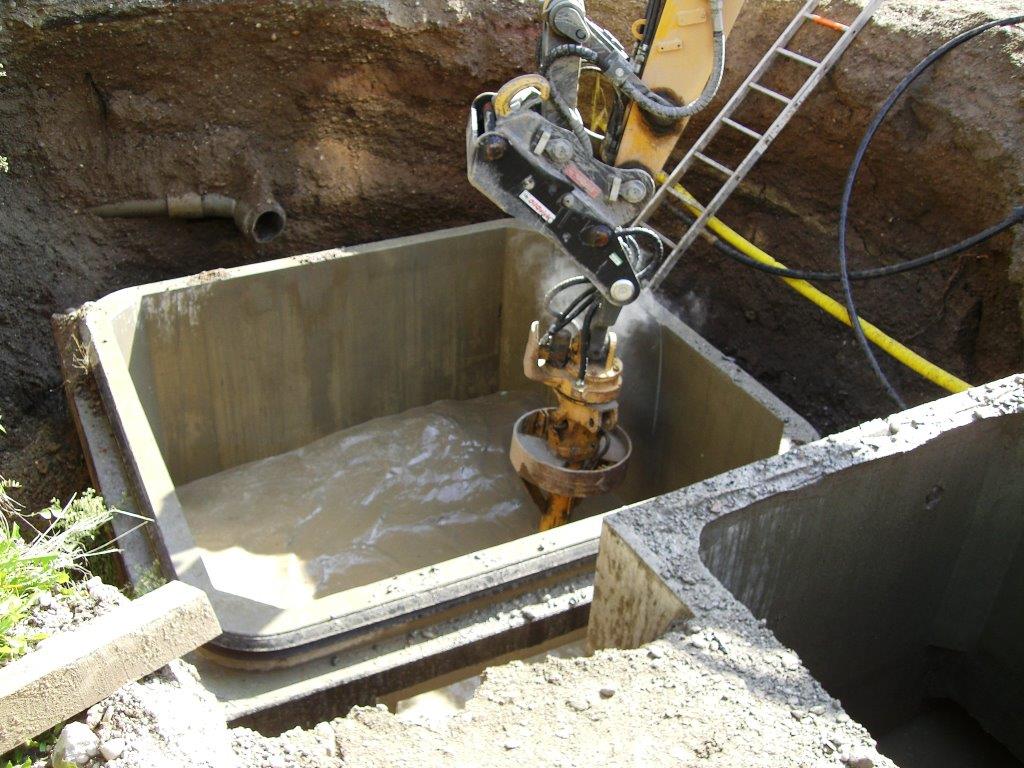

Station d'exhaure

sous forme de cadres

posée par havage

- Dimensions intérieure : 2.50 x 2.50 x 5.00m

- Poids total : 41 tonnes

- Poids de l'élément le plus lourd : 13.50 tonnes

- Fabricant : Kleihues

- Réalisation : septembre 2013

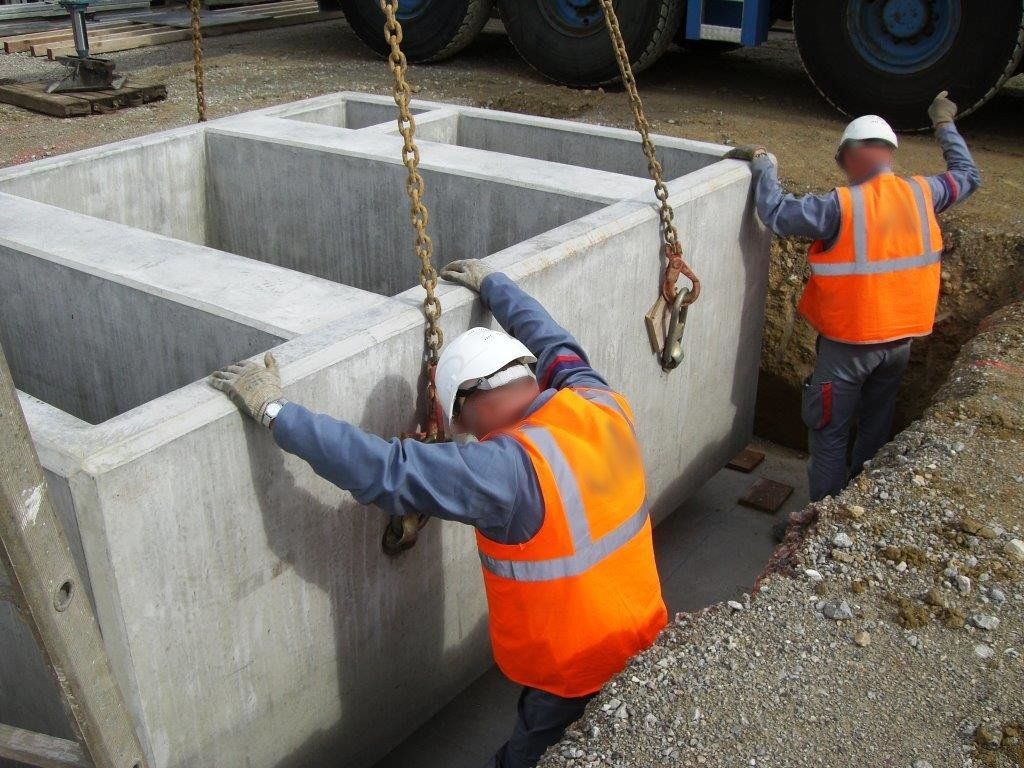

Support de transformateur

- Dimensions intérieure : 3.00 x 3.00 x 1.00m

- Poids unitaire : 17.40 tonnes

- Fabricant : Kleihues

- Réalisation : juillet 2013

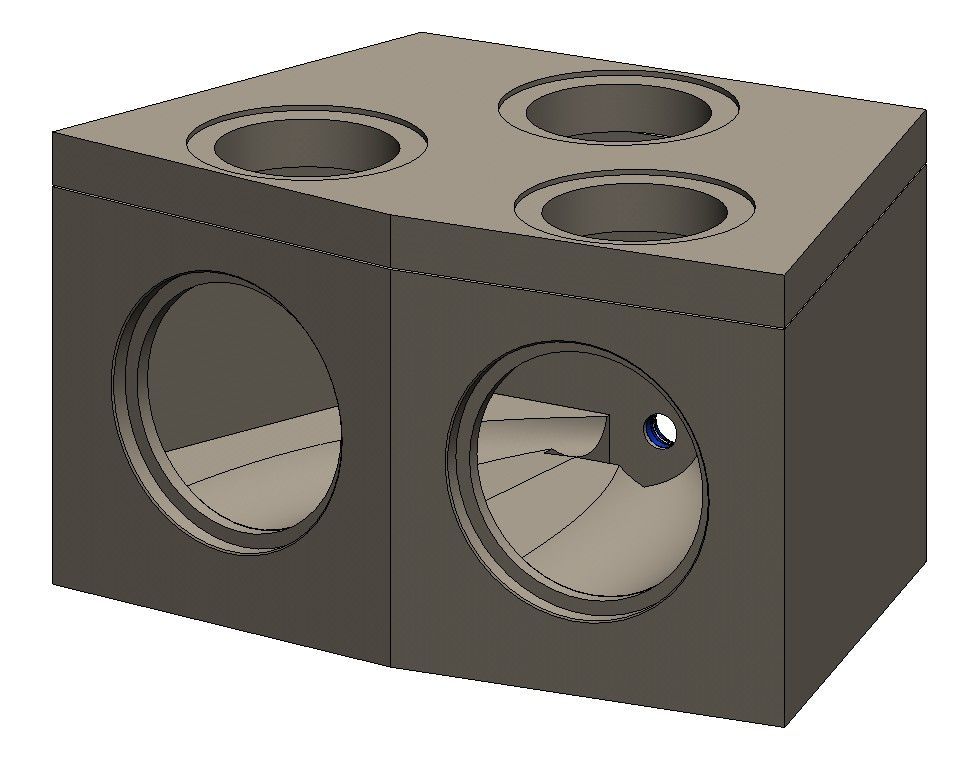

Ouvrage de régulation

implantation sèche

- Dimensions intérieure : 2.35 x 2.35 x 1.75m
