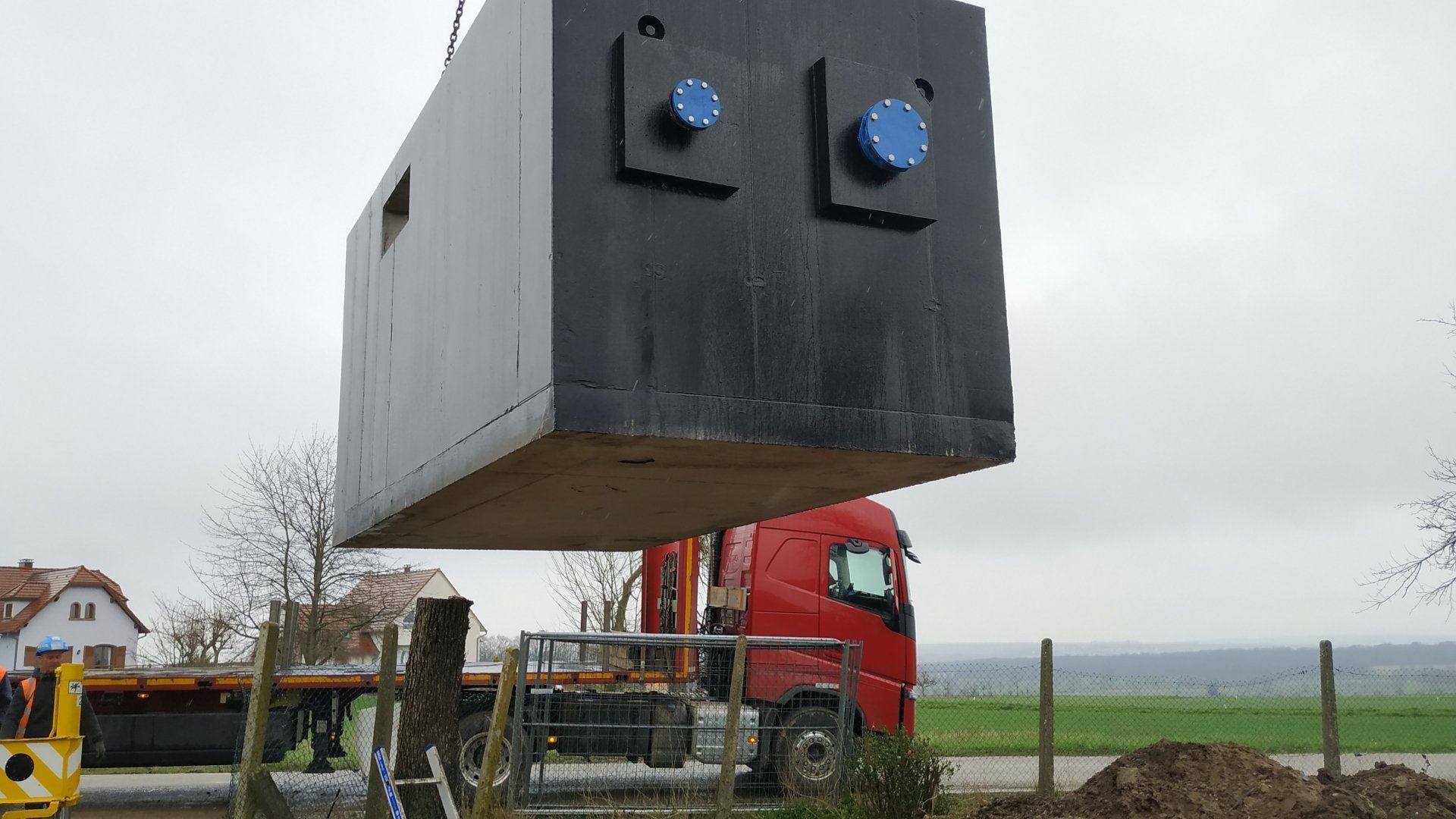

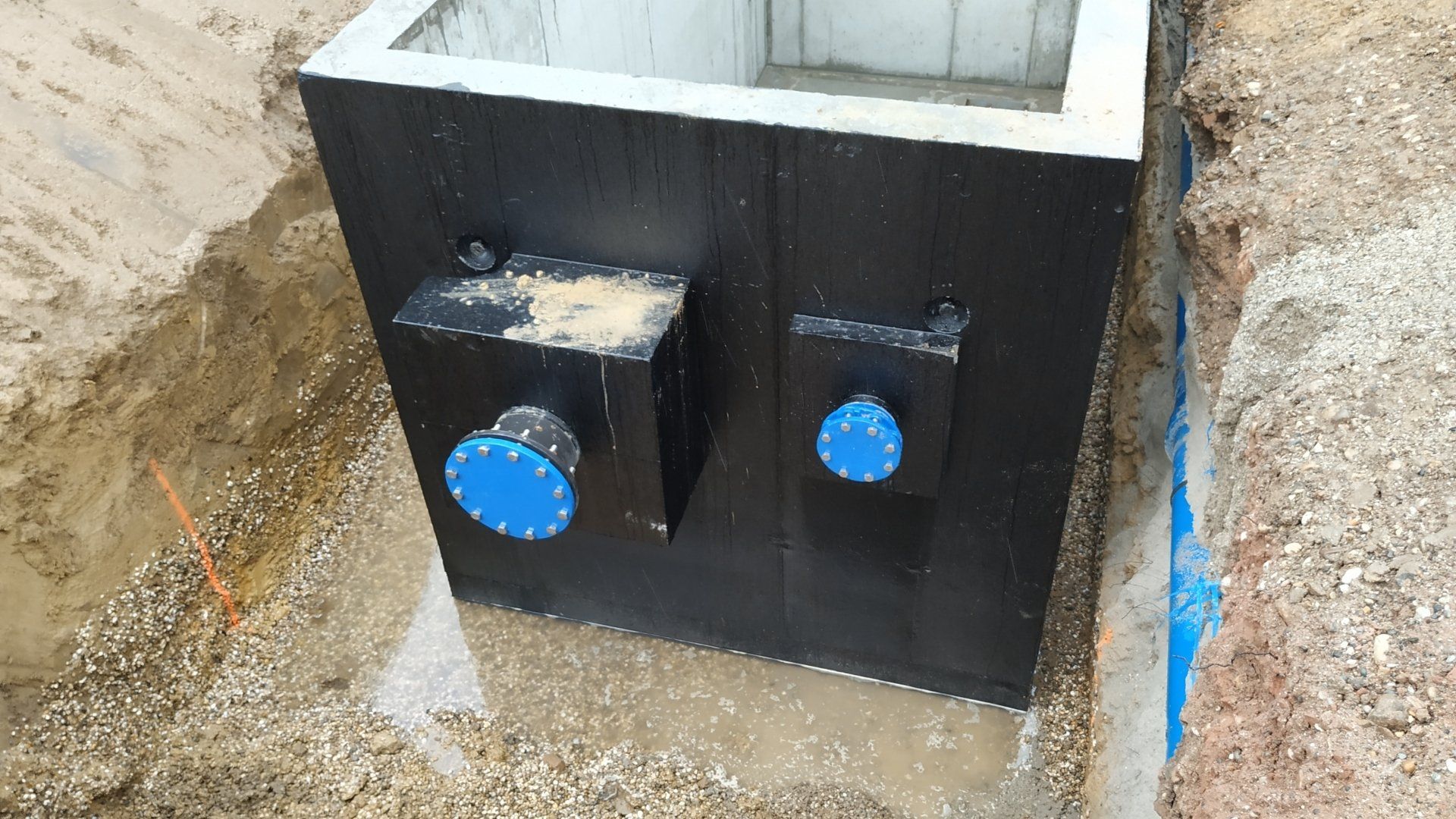

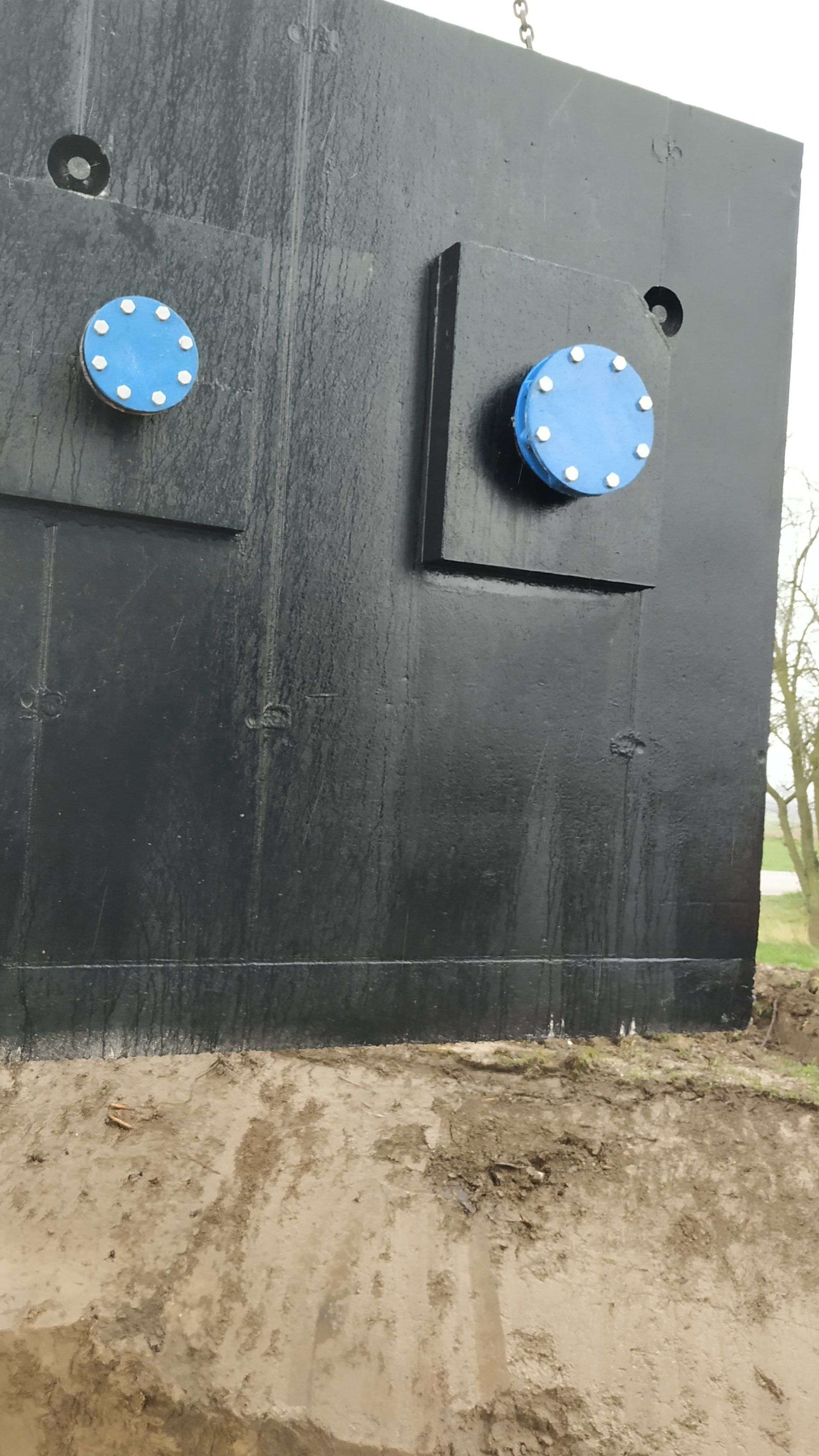

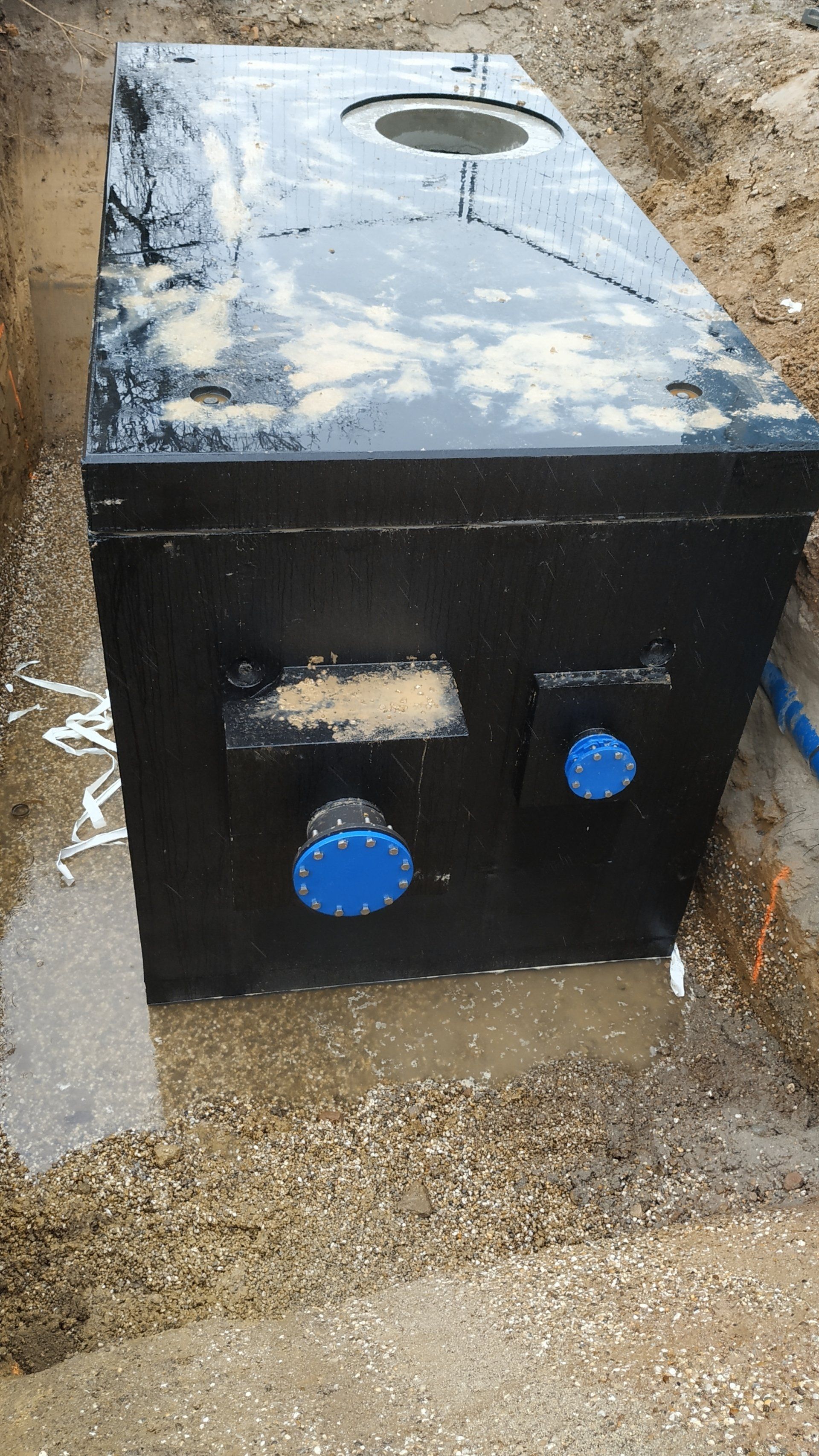

Ouvrage avec scellement de manchettes en usine

Ouvrage monobloc avec puisard inox intégré et revêtement bitumineux.

- Dimensions intérieures : 4.50 x 200 x Ht 2.23m

- Poids total : 28.60 tonnes

- Poids de l'élément le plus lourd : 21.60 tonnes

- Fabricant : M.R.B.

- Réalisation : mars 2020

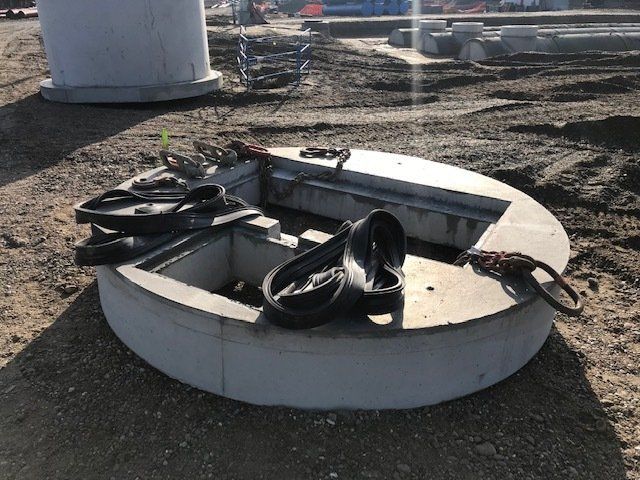

Poste de refoulement

Ø2500 avec fond tronconique, dalle avec feuillures, et couronne de lestage

- Dimensions intérieures : Ø2500 x Ht 4.92m

- Poids total : 29.80 tonnes

- Poids de l'élément le plus lourd : 13.55 tonnes

- Fabricant : M. R. B.

- Réalisation : avril 2019

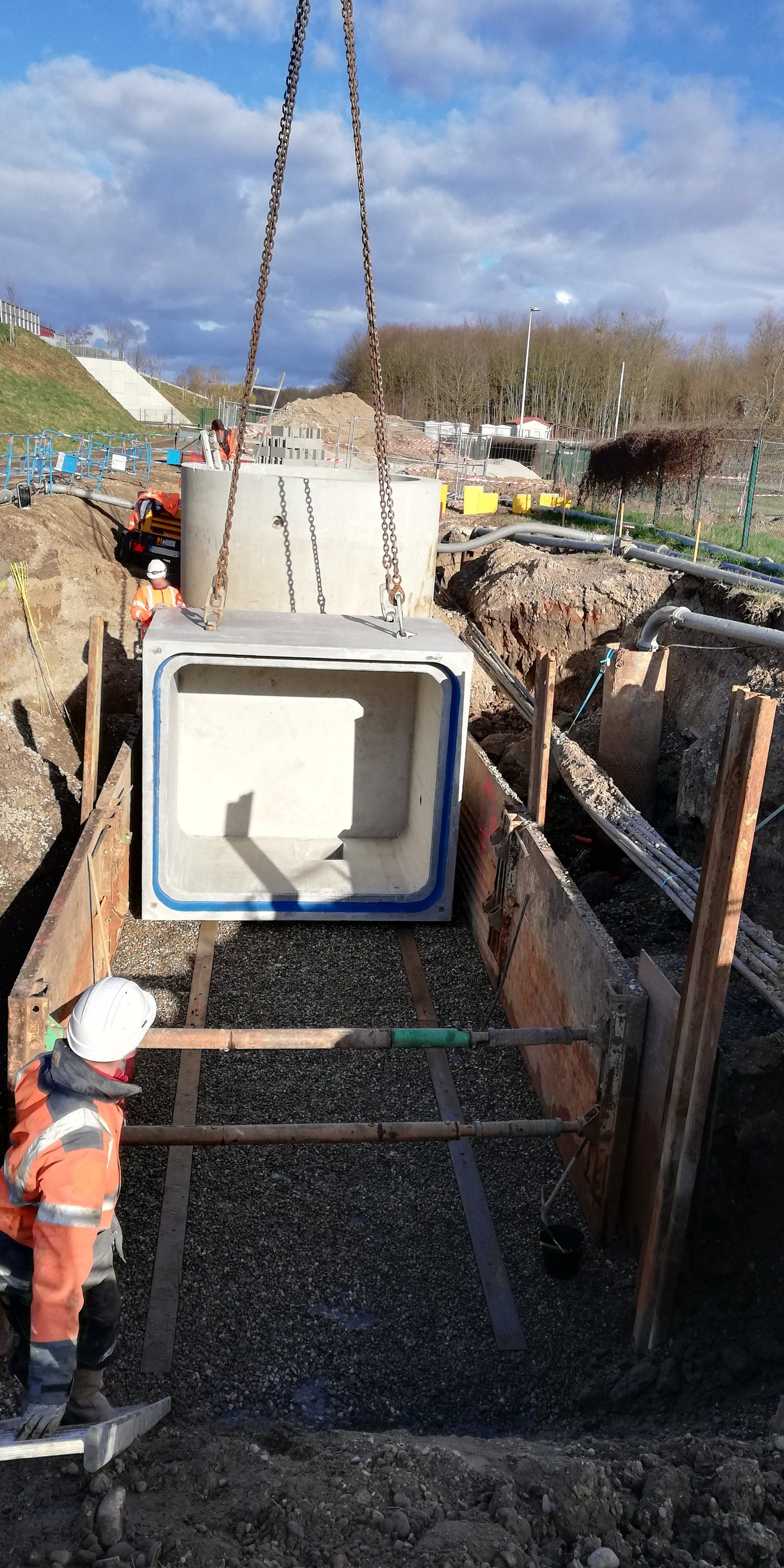

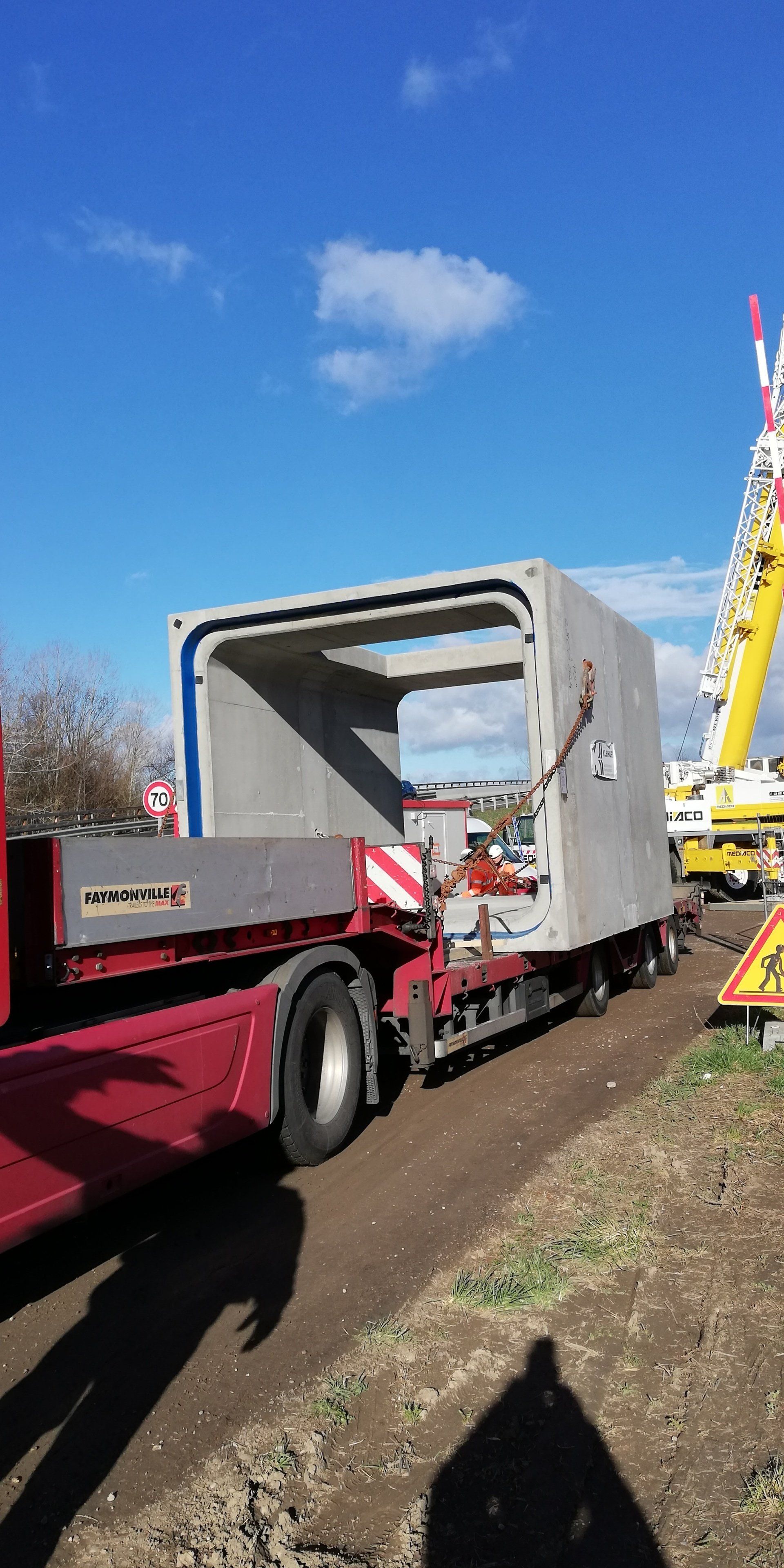

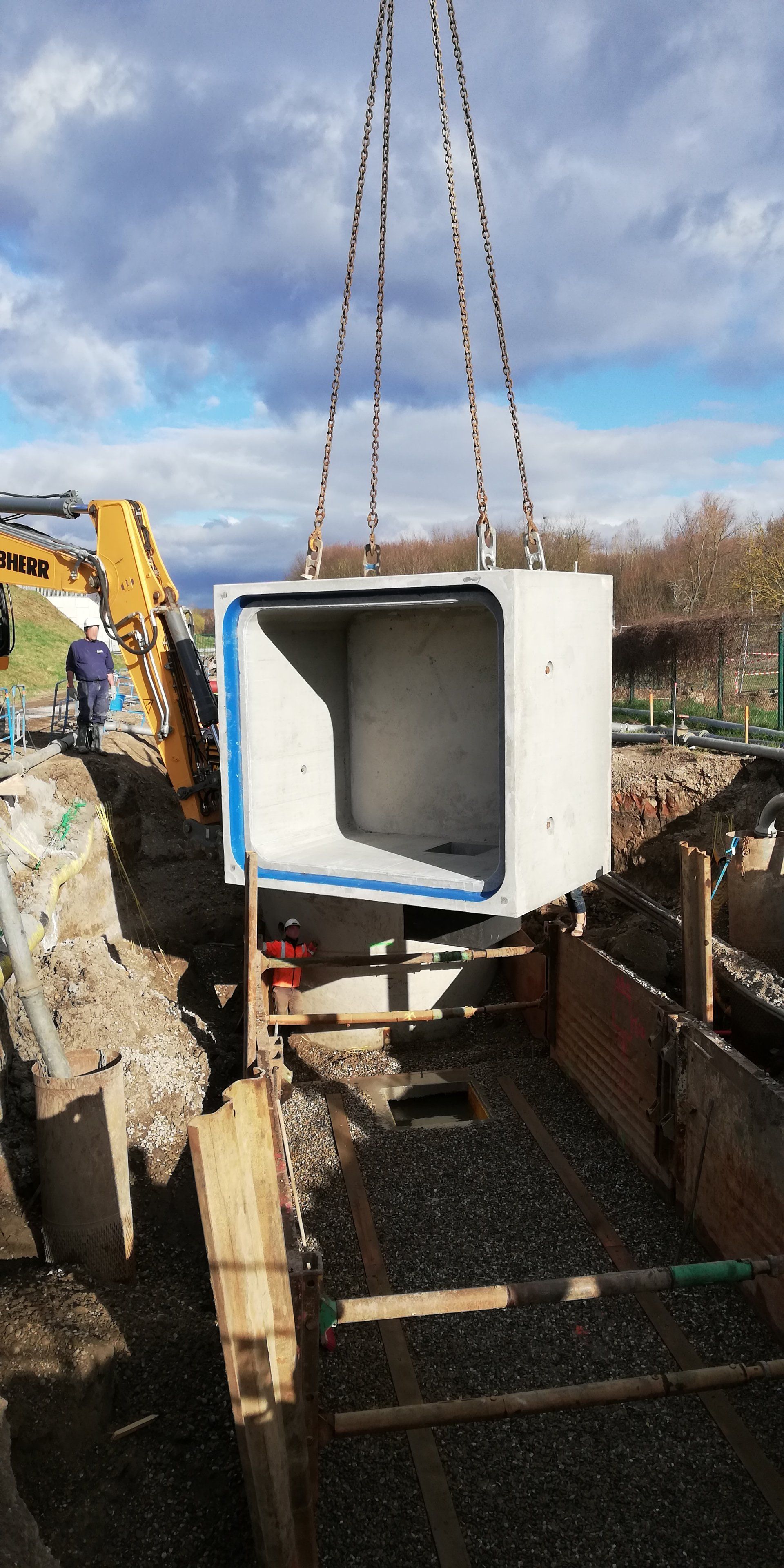

Chambre de vanne

en cadres section 250x280cm

avec puisard intégré,

chambre immergée dans la nappe (jusqu'à une immersion totale)

- Dimensions intérieures : 8.00 x 2.80 x Ht 2.50m

- Poids total : 66.85 tonnes

- Poids de l'élément le plus lourd : 28.80 tonnes

- Fabricant : Kleihues

- Réalisation : mars 2019

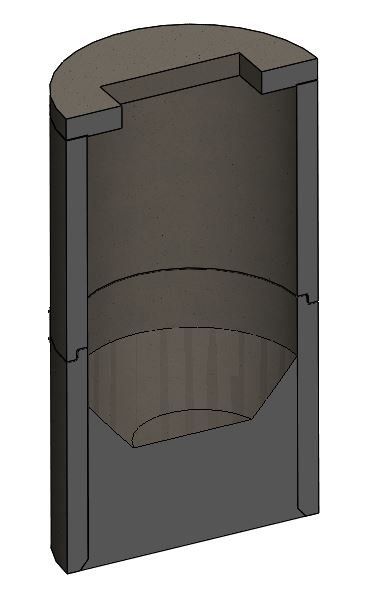

Poste de refoulement sous forme de tuyaux Ø3000/Ø3600

Ouvrage immergé dans la nappe sur une hauteur jusqu'à 5.95m.

- hauteur totale : 8.12m

- hauteur intérieure : 6.30m

- Poids total : 65.30 tonnes

- Poids de l'élément le plus lourd : 23.65 tonnes

- Fabricant : Berding Beton

- Réalisation : février 2019

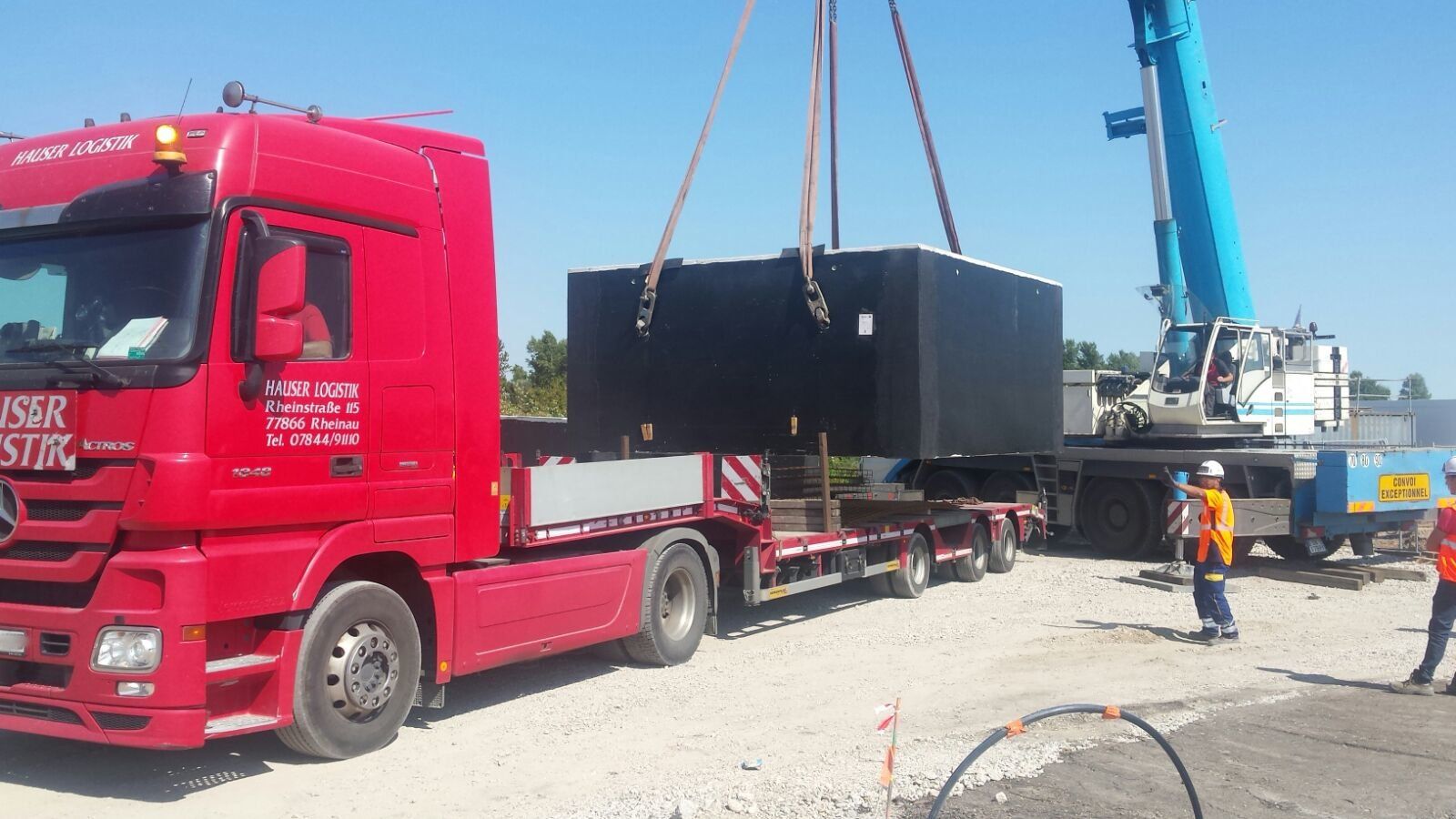

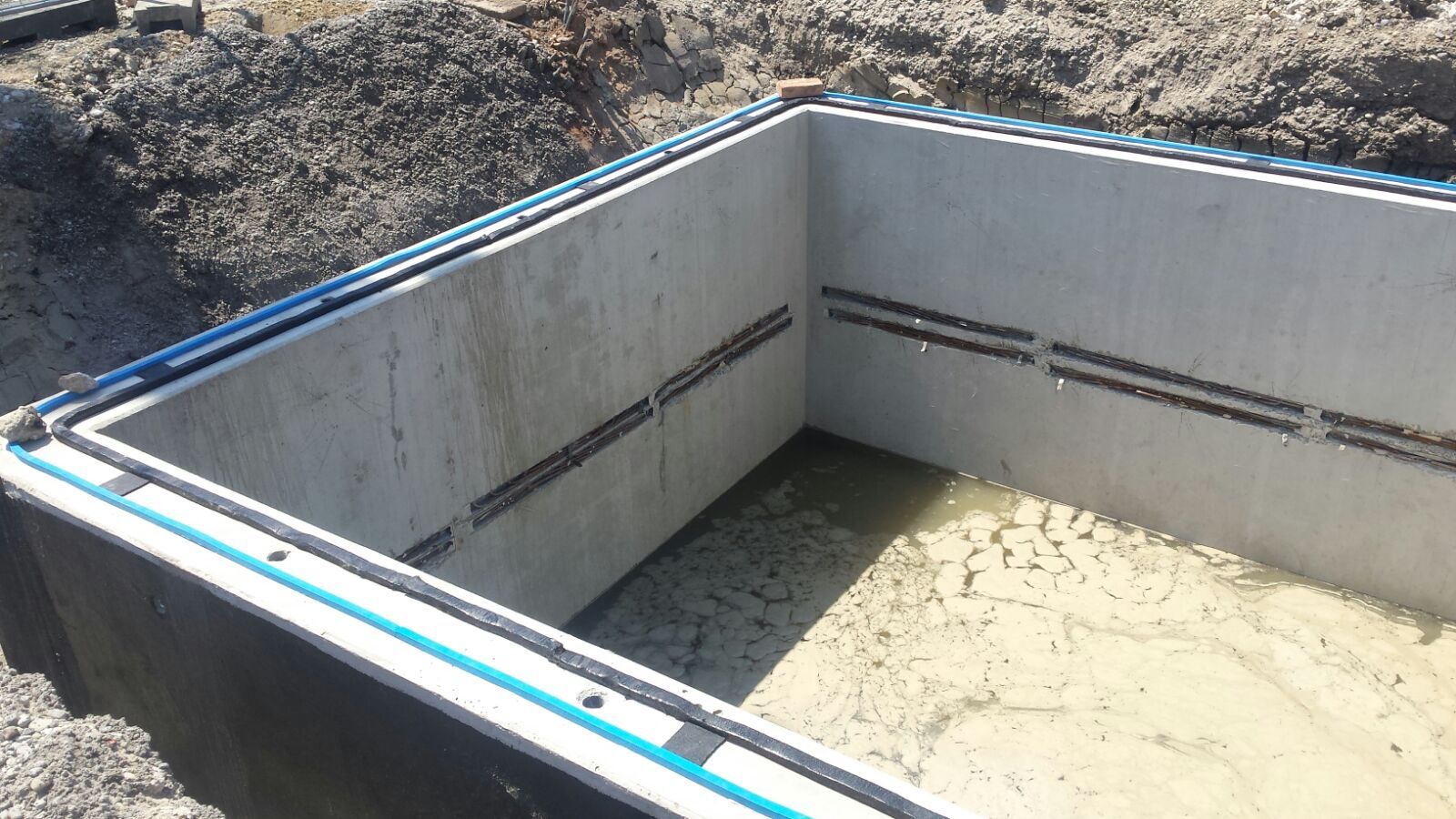

Station de relevage

à poser par havage

Assemblage des éléments avec système "Ankrobox" + plaques boulonnées, joint hydrogonglant et joint butyle.

- Dimensions intérieures : 4.00 x 4.00 x Ht 4.54m

- Poids total : 85 tonnes

- Poids de l'élément le plus lourd : 27.60 tonnes

- Fabricant : Kleihues

- Réalisation : juin 2018

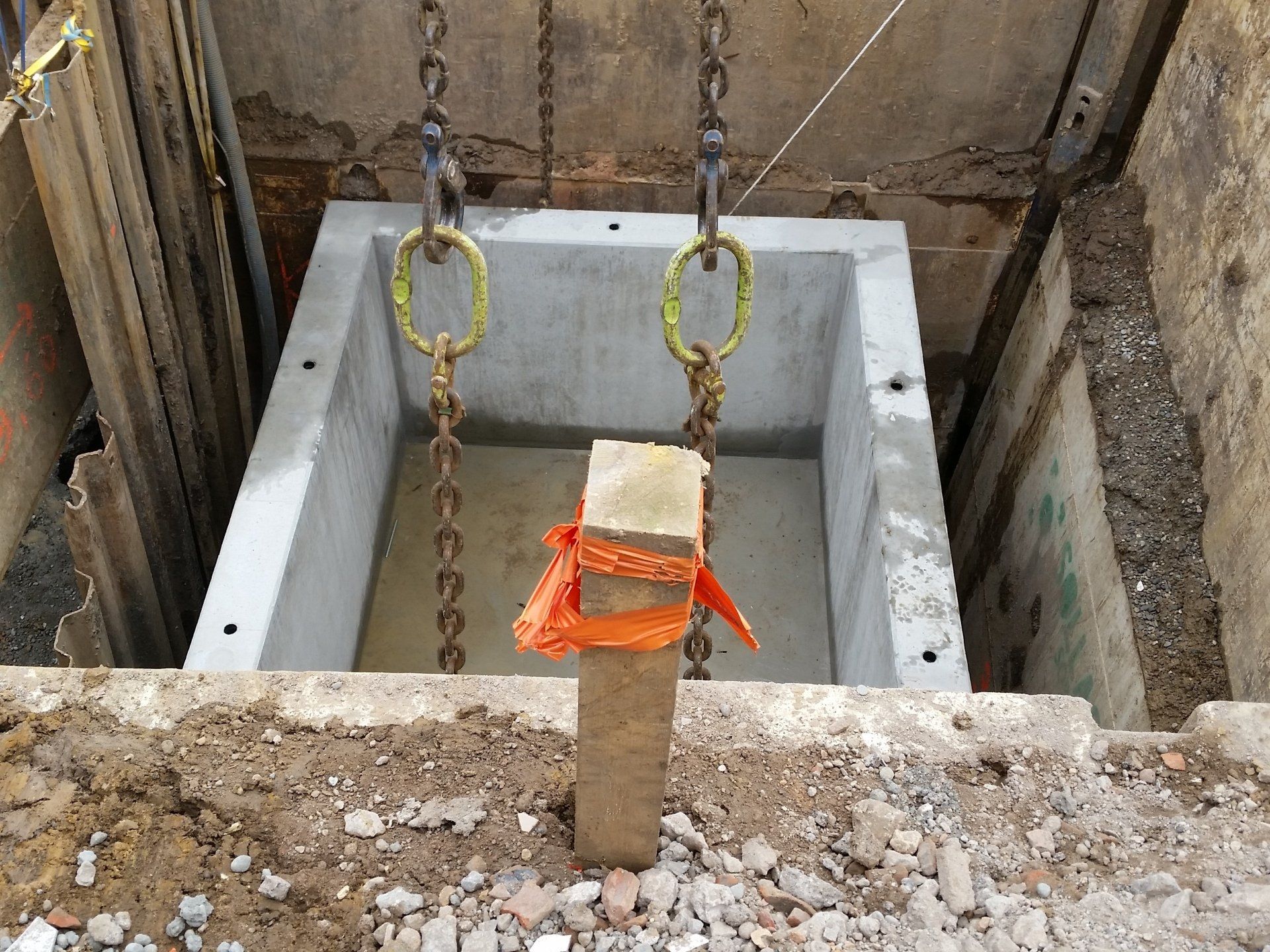

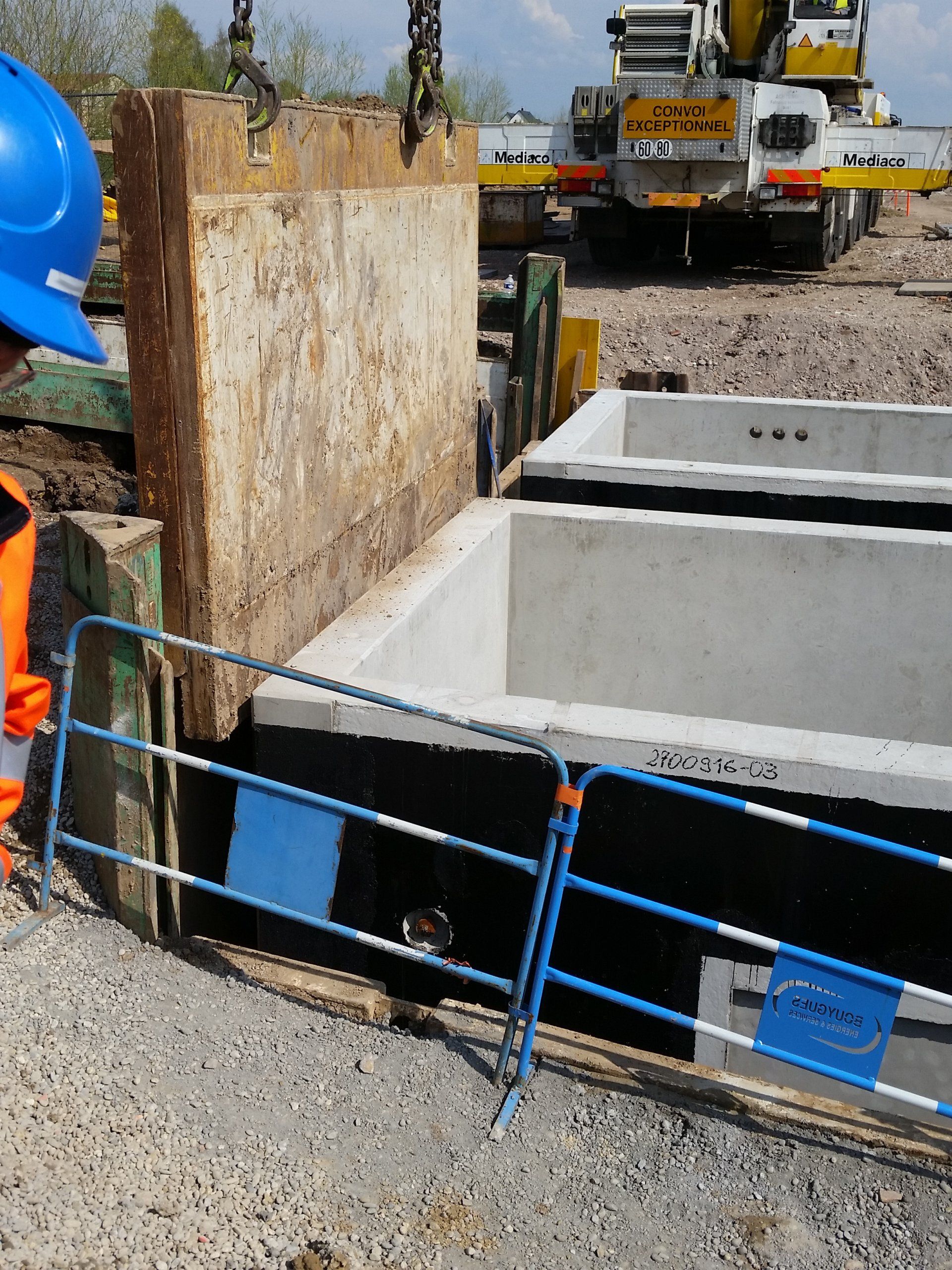

Poste de refoulement

en 2 ouvrages

- Dimensions intérieures :

      3.10 x 2.20 x Ht 6.50m + 3.10 x 2.50 x Ht 5.06m

- Poids total : 111 tonnes

- Poids de l'élément le plus lourd : 26.40 tonnes

- Fabricant : Kleihues

- Réalisation : avril 2018

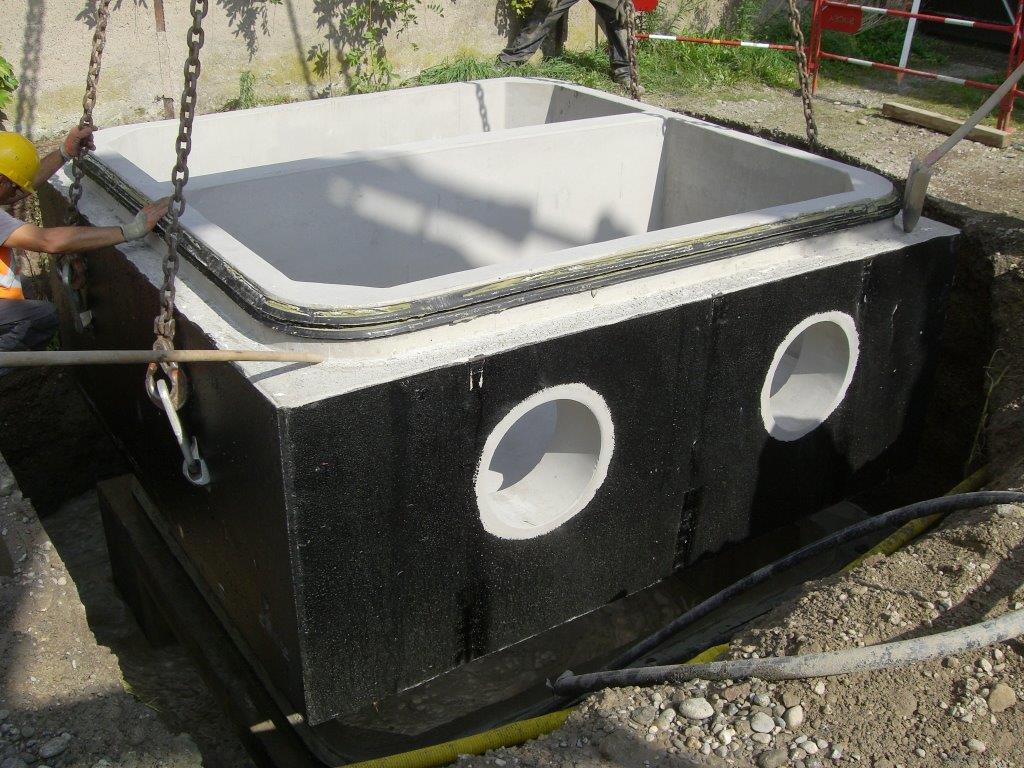

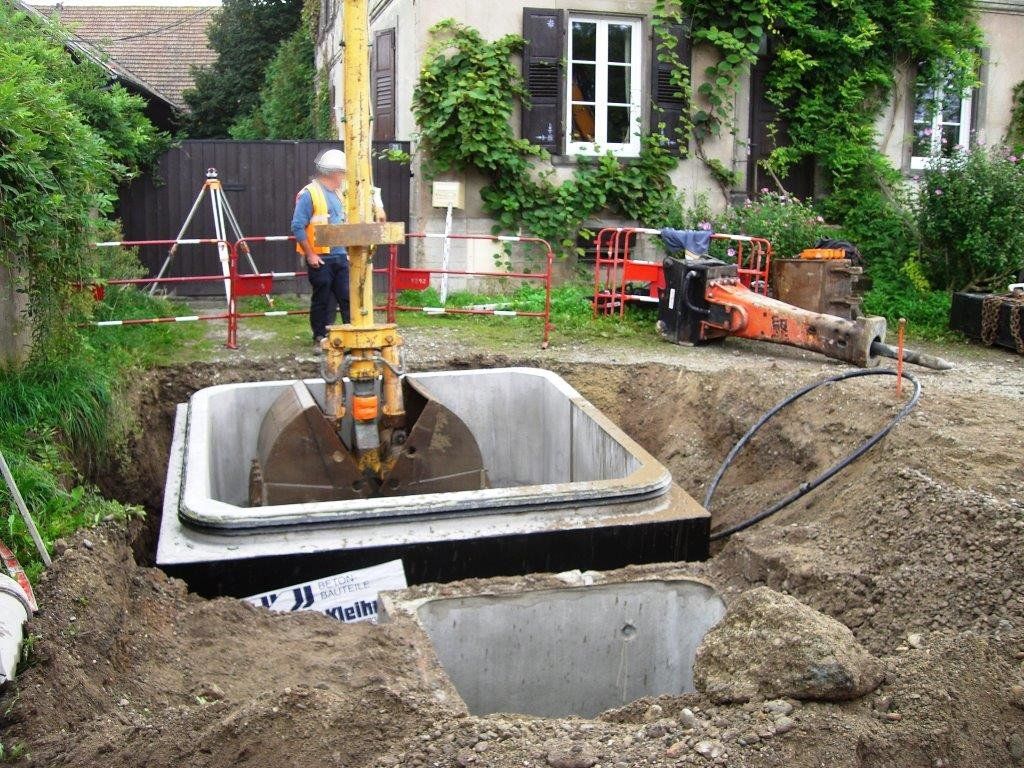

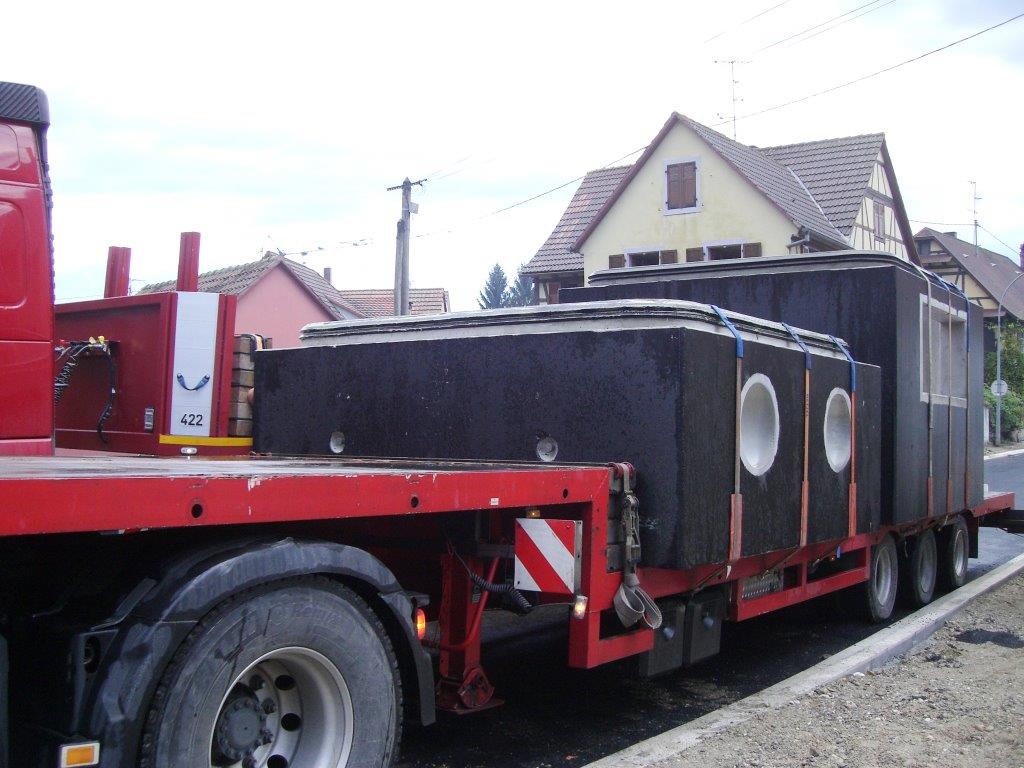

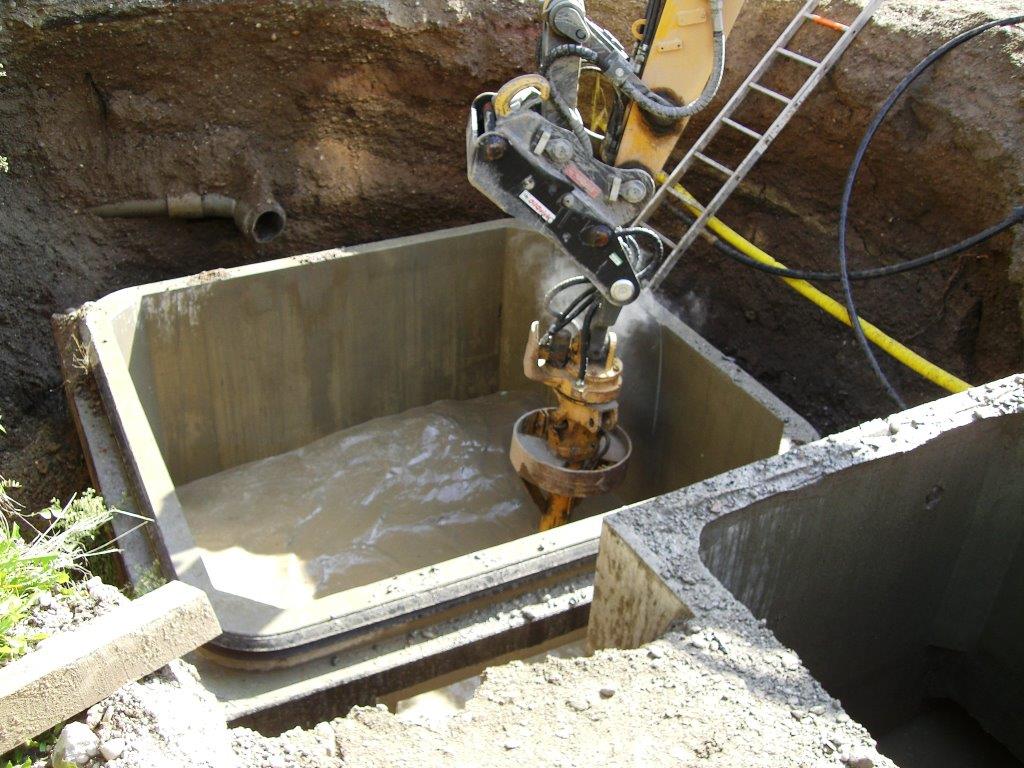

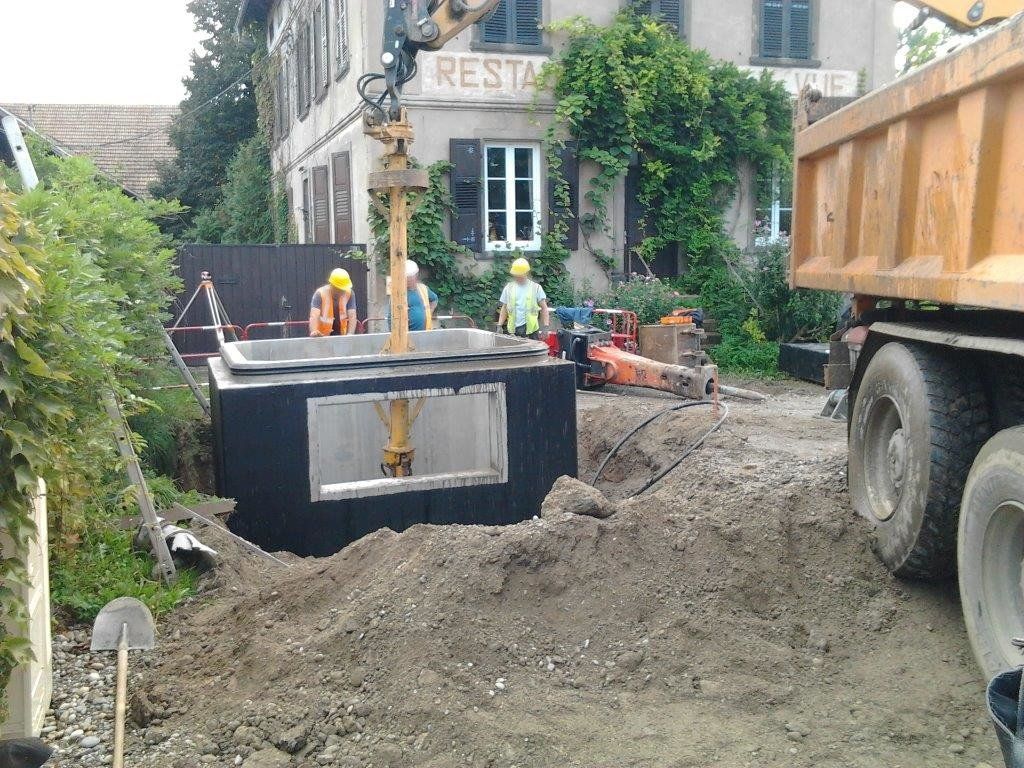

Station d'exhaure

sous forme de cadres

posée par havage

- Dimensions intérieure : 2.50 x 2.50 x 5.00m

- Poids total : 41 tonnes

- Poids de l'élément le plus lourd : 13.50 tonnes

- Fabricant : Kleihues

- Réalisation : septembre 2013
